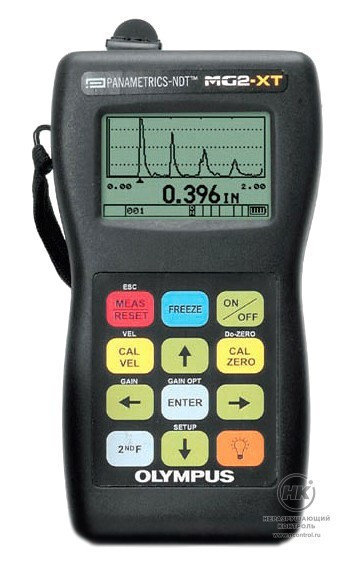

Ультразвуковой толщиномер MG2-XT

Товар снят
с производства

В избранное

Сравнить

Ультразвуковой толщиномер MG2-XT предназначен для измерения остаточной толщины стенок труб, ёмкостей и других металлических конструкций, подверженных внутренней коррозии. Расширен функционал предыдущей модели. Диапазон измерения 0,5 – 635 мм по стали. Снят с производства. Замена — толщиномер 45MG.

Толщиномер MG2-XT является обновленной модификацией MG2. Дополнительно оснащён функциями регулировки усиления, отображения В-скана, автоматической оптимизации чувствительности, режимом измерения «Эхо-Эхо», технологией Thru-Coat, дифференциальным режимом, сигнализацией. Прибор подходит для измерений толщины окрашенных изделий или имеющих покрытие.

150 часов
Время работы без подсветки

Документы в PDF

Скачать карточку в формате PDF

Свидетельство СИ РФ

Описание типа СИ

Буклет

Преимущество

Прибор подходит для проведения толщинометрии высоконагретых (до 500 °С) объектов контроля сиспользованием преобразователей серии D790. Расширенная функция компенсации нуля в толщиномерах серии MG2 обеспечивает наибольшую точность при измерении толщины высоконагретых объектов контроля, компенсируя изменение температуры линии задержки преобразователя.

Технология Thru-Coat

Прибор одновременно измеряет толщину покрытия и реальную толщину металла, используя один донный эхо-сигнал. Для проведения измерений толщины в этом режиме необходима настройка скорости ультразвука вматериале объекта контроля. В данном режиме работы используются преобразователи D7906-SM и D7908.

А-скан с возможностью регулировки

Функция используется для просмотра формы волны на дисплее прибора. Наличие А-скана позволяет убедиться в правильности измерений, вручную регулировать усиление и зоны подавления (бланкирования) эхо-сигнала. Это увеличивает производительность контроля и достоверность измерений.

Регулировка усиления

Функция используется для проведения измерений толщины изделий из материалов с высокой степенью затухания ультразвука. Используя предустановленные уровни усиления (высокий, низкий или стандартный), можно уменьшить количество «шума», возникающего при передаче ультразвука в объект контроля. Когда отображается А-скан, возможна ручная настройка усиления с шагом 1 дБ.

Измерение в режиме «Эхо-Эхо»

Толщиномер измеряет истинную толщину металла без учёта толщины нанесённого на металл покрытия, используя несколько донных эхо-сигналов. Это приводит к устранению необходимости удалять покрытие споверхности объекта контроля.Доступны два режима работы: автоматический и ручной с выбором настроек.

Особенности

относятся к классу карманных приборов, подходят для быстрых измерений втруднодоступных местах;
жидкокристаллический экран, подсветка снесколькими градациями яркости;

позволяют измерять толщину материалов идеталей сдоступом только с одной стороны;
интуитивно понятная цветокодированная клавиатура.

Технические характеристики

Диапазон контролируемой толщины	от 0,5 до 635 мм (по стали)
Дискретность показаний	0,01/0,1 мм
Режимы контроля	эхо-импульсный, эхо-эхо
Диапазон скоростей ультразвука	от 508 до 18 699 м/с
Диапазон рабочих частот приёмного тракта	от 1 до 18 МГц (-3 дБ)
Автоматическая калибровка преобразователей/датчиков	есть
Контролируемые параметры	верхний и нижний пороги
Сигнализация	звуковая/визуальная
Дисплей	ЖКИ
Подсветка	есть
Единицы измерения	дюймы/миллиметры
Питание	элементы питания типа АА, 3шт.
Время автономной работы	30 часов (с подсветкой), 150 часов (без подсветки)
Степень защиты корпуса	IP65
Диапазон рабочих температур	от -10 до +50°С
Габариты	125,4×84×39,6 мм
Вес	0,340 кг
