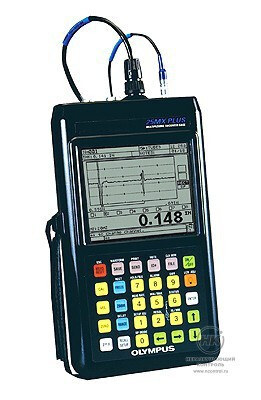

Ультразвуковой толщиномер 25 MX PLUS

Ультразвуковой толщиномер 25 MX PLUS с возможностью подключения до 8-ми датчиков предназначен для измерения толщины металла, пластика и других материалов. Диапазон измерений от 0,08 до 500 мм в зависимости от материала. Снят с производства. Замена — толщиномеры 27MG и 45MG.

Многоточечные и единичные измерения толщин могут проводиться на широком диапазоне материалов: металлы, пластик, резина, стекло, стекловолокно и композиты. При подключении к опциональному мультиплексору MX-8 прибор толщиномер 25 MX Plus способен получать и отображать измерения толщин от 8 отдельных датчиков.

Встроенный регистратор данных

Распознавание, запись, вызов, удаление и передача значений толщин и настроек работы прибора через полнодуплексный последовательный порт RS-232. Частота передачи данных, длина слова, стоповый бит и контроль по чётности определяется с клавиатуры.

Доступно 8-символьное имя файла плюс 16-символьный буквенно-цифровой код расположения. Возможность введения комментариев для каждой записи. Создание сводки статистических данных, положения минимум и максимумов, сравнение файлов. Возможность отображения на дисплее сопоставления текущих и предыдущих показаний.

Максимальная ёмкость регистратора данных: 18 000 значений толщины или 1 750 изображений А-скана со значениями толщины. Расширение 1: 36 000 значений толщины или 3 400 изображений А-скана со значениями толщины. Расширение 2: 54 000 значений толщины или 5 100 изображений А-скана со значениями толщины.

Режимы работы

•  Режим 1. Временной интервал между зондирующим импульсом и первым эхо-сигналом. Используется контактный преобразователь.

•  Режим 2. Временной интервал между первым эхо-сигналом от линии задержки и первым донным эхо-сигналом. Используется преобразователь с линией задержки или иммерсионный преобразователь.

•  Режим 3. Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от границы сред, после зондирующего импульса. Используется преобразователь с линией задержки или иммерсионный преобразователь.

0,95  кг
Вес прибора

Особенности

  • встроенный буквенно-цифровой файловый регистратор данных с возможностью записи
    18 000 значений толщины или 1 750 изображений А-скана;
  • работает в качестве стандартного точного толщиномера при отсутствии подключения к мультиплексору MX-8;
  • использование контактных и иммерсионных датчиков, а также датчиков с линией задержки;
  • отображение результатов контроля с точностью до 0,001 мм;
  • подключение до 8 датчиков;
  • пользователь определяет номер, последовательность каналов, а так же частоту получения данных;
  • широкий диапазон измерения толщины: от 0,08 до 500 мм в зависимости от материала;
  • автоматический вызов стандартных или пользовательских настроек;
  • отображение А-скана для контроля формы волны;
  • измерение одного или нескольких слоёв.

Комплектация

  • цифровой ультразвуковой толщиномер;
  • универсальное зарядное устройство/адаптер переменного тока;
  • кабели: для датчика, кабель RS- 232 I/O;
  • контактная жидкость;
  • инструкция по эксплуатации;
  • тестовый блок;
  • кейс для переноски.

Принадлежности

  • MX-8 Мультиплексор;
  • 5-ступенчатый тестовый блок, алюминий;
  • 5-ступенчатый тестовый блок, сталь;
  • защитный кожух с ремешком на шею;
  • защитная сумка с ремешком на шею;
  • программа интерфейса.

Функциональные возможности

Стандартные предустановленные настройки 25 записанных настроек датчиков для проведения быстрой калибровки стандартных датчиков
Пользовательские автонастройки запись до 35 пользовательских настроек для оптимальной работы в специальных исследованиях
Вызов предустановленных настроек автоматическая настройка внутренних параметров и смещения нуля для широкого диапазона датчиков
2 дифференциальных режима разница между текущим и опорным значением толщины,
разница в процентах между текущим и опорным значением толщины
Стоп-кадр фиксация текущего А-скана с показанием толщины
Удержание последнего значения/Сброс отображение последнего значения толщины на экране или сброс последнего значения
Детектирование радиосигнал, полная волна, отрицательная и положительная полуволна
Настройка диапазона и задержки А-скана настройка отображаемого диапазона А-скана с выбором фиксированных интервалов и настройка задержки отображения А-скана


Технические характеристики

Диапазон измерений толщины от 0,150 до 508,00 мм по стали
от 0,100 до 50,00 мм по пластику
Диапазон скорости звука в материале от 0,5080 до 13,9979 мм/мкс
Точность отображения результатов измерений низкая: 0,1 мм
стандартная: 0,01 мм
высокая: 0,001 мм
Частотный диапазон от 2 до 30 МГц (по уровню -3 дБ)
Сигнальные режимы стандартный: по верхнему/нижнему порогу
предыдущее значение толщины: абсолютное или в процентах
Дисплей ЖК-дисплей с подсветкой и регулируемым контрастом
Размер дисплея 102×86 мм
Подсветка электролюминесцентная подсветка с энергосберегающим режимом
Питание

аккумулятор NiCd с номинальной мощностью 6 В,
опционально использование алкалиновых батареек AA

Продолжительность работы 25 часов в нормальном режиме измерений без подсветки
Время подзарядки 2 часа при использовании штатного зарядного устройства
Клавиатура герметичная, с тактильной и звуковой обратной связью
Корпус влагонепроницаемый герметичный корпус Lexan с герметичными разъёмами
Единицы измерения миллиметры и дюймы
Диапазон рабочих температур от -10 до 50 °C
Габариты 138×238×38 мм
Масса 0,95 кг
