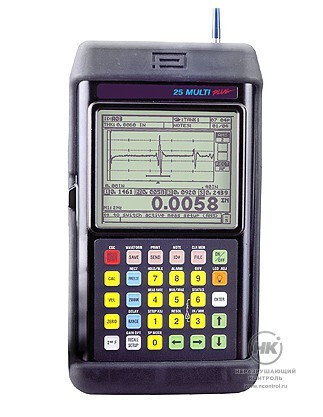

Ультразвуковой прецизионный толщиномер 25 MULTI PLUS

Товар снят
с производства

В избранное

Сравнить

Ультразвуковой прецизионный толщиномер 25 MULTI PLUS предназначен для измерения толщины многослойных материалов. Способен вычислять и одновременно отображать толщину для 4 разных слоёв. Диапазон измеряемых толщин: от 0,08 до 508 мм. Снят с производства. Замена — толщиномеры 27MG и 45MG.

Прибор подходит для измерений в следующих случаях: многослойные топливные баки, многослойные заготовки пластиковых бутылок, вычисление радиуса кривизны и толщины контактных линз, многослойные авиационные стёкла, пластики (получаемые с помощью экструзии), двухслойные гидромассажные ванны и ванны джакузи, двухслойные воздухозаборники.

В толщиномере есть режим измерения толщины барьерного слоя в многослойных пластиковых изделиях. Данный режим позволяет измерять толщину тонких барьерных слоёв. Это обычно сложно сделать при помощи стандартных УЗ толщиномеров из-за того, что эхо-сигналы от передней и донной поверхности барьерного слоя сливаются в один.

0,95 кг
Вес прибора

Документы в PDF

Скачать карточку в формате PDF

Описание типа СИ

Встроенный регистратор данных

Обеспечивает сохранение, вызов, удаление и передачу значений толщины, изображений А-скана и настроек толщиномера через последовательный порт RS-232. Настройка параметров передачи данных производится склавиатуры прибора.

Идентификаторы: 8-значные имена файлов и 16-значные буквенно-цифровые идентификаторы. Возможность добавления комментария к каждому идентификатору. Формат файлов: 7 стандартных или пользовательских форматов файлов. Создание отчётов непосредственно в приборе: статистика, минимальные и максимальные значения с идентификаторами, сравнение файлов.

Максимальная ёмкость регистратора данных: 18 000 значений толщины или 1 750 изображений А-скана со значениями толщины. Расширение 1: 36 000 значений толщины или 3 400 изображений А-скана со значениями толщины. Расширение 2: 54 000 значений толщины или 5 100 изображений А-скана со значениями толщины.

Режимы работы

• Режим 1. Временной интервал между зондирующим импульсом и первым эхо-сигналом. Используется контактный преобразователь.

• Режим 2. Временной интервал между первым эхо-сигналом от линии задержки и первым донным эхо-сигналом. Используется преобразователь с линией задержки или иммерсионный преобразователь.

• Режим 3. Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от границы сред, после зондирующего импульса. Используется преобразователь с линией задержки или иммерсионный преобразователь.

Особенности

встроенный буквенно-цифровой файловый регистратор данных с возможностью записи
18 000 значений толщины или 1 750 изображений А-скана;
использование контактных и иммерсионных датчиков, а также датчиков с линией задержки;
отображение результатов контроля с точностью до 0,001 мм;

широкий диапазон измерения толщины: от 0,08 до 500 мм в зависимости от материала;
автоматический вызов стандартных или пользовательских настроек;
ЖК-дисплей с подсветкой и отображением А-скана;
автоматическое выключение питания.

Функциональные возможности

Стандартные функции	блокирование калибровки, самодиагностика, выбор единиц измерения
Режим измерения толщины барьерного слоя	только режимы 1 и 2, диапазон измерения толщины 0,10 – 0,50 мм
Режим измерения нескольких слоёв	одновременное отображение до 4-х значений толщины
Режим суммирования	отображение суммы толщин 3 слоёв
2 дифференциальных режима	разница между текущим и опорным значением толщины, разница в процентах между текущим и опорным значением толщины
Авто-вызов	автоматическая настройка необходимых параметров прибора в сооответствии сиспользуемым преобразователем, сохранение 25 стандартных и 35 пользовательских настроек преобразователей
Стоп-кадр	фиксация текущего А-скана с показанием толщины
Удержание последнего значения/Сброс	отображение последнего значения толщины на экране или сброс последнего значения
Детектирование	радиосигнал, полная волна, отрицательная и положительная полуволна
Настройка диапазона и задержки А-скана	настройка отображаемого диапазона А-скана с выбором фиксированных интервалов и настройка задержки отображения А-скана

Технические характеристики

Диапазон измерений толщины	от 0,150 до 508,00 мм по стали от 0,08 до 50,00 мм по пластику
Диапазон скорости звука в материале	от 0,5080 до 13,9979 мм/мкс
Точность отображения результатов измерений	низкая: 0,1 мм стандартная: 0,01 мм высокая: 0,001 мм
Частотный диапазон	от 2 до 30 МГц (по уровню -3 дБ)
Сигнальные режимы	стандартный: по верхнему/нижнему порогу предыдущее значение толщины: абсолютное или в процентах
Дисплей	ЖК-дисплей с подсветкой и регулируемым контрастом
Размер дисплея	102×86 мм
Подсветка	электролюминесцентная подсветка с энергосберегающим режимом
Масштабирование	увеличение горизонтального участка А-скана до минимального диапазона для каждого преобразователя и автоматическая центровка получаемого эхо-сигнала
Питание	аккумулятор NiCd с номинальной мощностью 6 В
Продолжительность работы	25 часов в нормальном режиме измерений без подсветки
Время подзарядки	2 часа при использовании штатного зарядного устройства
Клавиатура	герметичная, с тактильной и звуковой обратной связью
Корпус	влагонепроницаемый герметичный корпус Lexan с герметичными разъёмами
Единицы измерения	миллиметры и дюймы
Диапазон рабочих температур	от -10 до 50 °C
Габариты	138×238×38 мм
Масса	0,95 кг
