Ультразвуковой толщиномер 37DL PLUS

Аналоги
В избранноеВ избранное
СравнитьСравнить

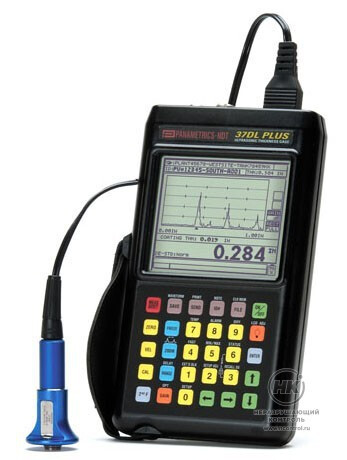

Ультразвуковой толщиномер 37DL PLUS предназначен для измерения толщины и выявления коррозионных поражений в трубах, резервуарах и других металлических конструкциях. Имеет функцию сбора данных с выводом их в компьютер. Диапазон измеряемых толщин 0.08 – 635 мм. Снят с производства. Замена — 38DL PLUS.

Толщиномер проводит измерения даже в тех случаях, когда объект покрыт защитным слоем или окрашен. Технология Thru-Coat позволяет измерять толщину металла и его покрытия, используя один донный эхо-сигнал. При этом для каждого материала регулируется скорость ультразвука.

Прибор может использоваться для измерений, не связанных с коррозионным износом, включая измерения таких материалов как пластик, резина, стекловолокно, стекло, пластмассы и другие.

Температурная компенсация

Для точных высокотемпературных измерений предусмотрена возможность температурной компенсации, регулирующей скорость ультразвука в материале в зависимости от температуры. Функция даёт возможность установить температуру калибровки, а также вручную или автоматически ввести текущую температуру в точке измерения.

Опция измерения толщины оксидного слоя

Используется алгоритм измерения толщины оксидного слоя на внутренней поверхности бойлерных труб. Зная толщину оксидного слоя, можно прогнозировать срок службы труб. Прибор одновременно отображает толщину металла бойлерной трубы и толщину оксидного слоя.

Преобразователи

Толщиномер 37DL PLUS с датчиком D792 может использоваться с широким спектром одно- и двух- элементных преобразователей. Прибор поддерживает автоматическое распознавание двухэлементных преобразователей. Совместим со всеми одноэлементными, иммерсионными и датчиками с линией задержки, работающими в диапазоне частот 2– 30 МГц.

Прибор также может использовать ЭМА преобразователи для измерения толщины без использования контактной среды. M2017 идеально подходит для измерения оксидного слоя на внутренней стороне бойлерных труб. Измерение через покрытие производится с использованием новых преобразователей D7906 SM и D7908.

Регистратор данных

Устройство регистрации имеет порт RS-232 для связи с ПК. Прибор идентифицирует, сохраняет и передаёт данные измерений, формы волны и информацию о настройках. Настройка параметров передачи устанавливается с клавиатуры. Максимальное число сохраняемых значений: 60 000 значений толщины или 4500 форм волны со значениями толщины.

Имена файлов, идентификаторы и комментарии: длина имени файла до 32 символов, 20 символов алфавитно-цифровой код с комментариями. Файловая структура: 7 стандартных или клиентских по выбору. Подготовка отчётов со статистическими данными, минимум/максимум, сигнали­зацией. Сопоставление на экране текущего и последующего значений.

230  МГц
Полоса частот преобразователей

Документы в PDF

Особенности

  • технология Thru-Coat позволяет измерять толщину объекта контроля и его покрытия одним донным эхо-сигналом;
  • температурная компенсация регулирует скорость ультразвука в материале в зависимости от температуры;
  • режим сохранения среднего или минимального значения нескольких последовательных измерений толщины;
  • измерение толщины оксидного слоя на внутренней поверхности бойлерных труб;
  • каждое измерение толщины на сохранённом
    B-скане можно просматривать с помощью интерфейсной программы WIN 37DLPlus;
  • использование различных датчиков: двух и одноэлементных, контактных, иммерсионных и с линией задержки;
  • использование ЭМА преобразователей для измерения толщины стальных изделий без контактной среды;
  • возможность выбора режима: Мин/Макс, сигнализация или А-скан.

Комплектация

  • электронный блок толщиномера;
  • преобразователь;
  • зарядное устройство/адаптер;
  • программа  WIN 37DLPlus и RS-232 кабель;
  • тестовый блок и контактная жидкость;
  • инструкция по эксплуатации;
  • защитный чехол с ремнями.

Принадлежности

  • программа — шаблон инспекции труб бойлера с внутренней оксидной плёнкой;
  • программа цветовой кодировки матричной структуры;
  • внешнее быстродействующее зарядное устройство;
  • адаптер для E 110- SB ЕМАТ преобразователя.

Технические характеристики

Методы измерения двухэлементным преобразователем – измерение времени от прецизионной задержки после импульса возбуждения до первого эхо-сигнала
  – измерение через покрытие: измерение толщины металла и покрытия при использовании
1-го эхо-сигнала
  – измерение через краску: измерение времени между двумя последовательными
эхо-сигналами от противоположной стороны
Методы измерения совмещённым преобразователем – время между импульсом возбуждения и первым эхо-сигналом
  – время между эхо сигналом от линии задержки до первого эхо-сигнала от противоположной поверхности
  – время между двумя последовательными эхо-сигналами от противоположной поверхности
Измерение толщины оксидного слоя измерение толщины металла и внутреннего оксидного слоя труб, диапазон 0.25 – 1.27 мм
Диапазон измеряемых толщин 0.08 – 635 мм
зависит от материала, преобразователя, поверхности, температуры, настроек
Диапазон скорости звука в материале 508 – 13998 м/с
Разрешение низкое: 0.1 мм
стандартное: 0.01 мм
Полоса частот преобразователей 2 – З0 МГц (-ЗдБ)
Форма волны полная волна
радиочастотное заполнение
положительный/отрицательный полупериод
Питание 6 V перезаряжаемая NiCad батарея, или блок алкидных батарей типа АА
Время рабочего цикла батареи 25 часов работы в нормальном режиме с выключенной подсветкой
Подзарядка быстродействующее зарядное устройство, 2 часа время зарядки батареи
Клавиатура цветокодированная с осязательной и звуковой обратной связью
Корпус брызгозащищённый с применением герметичных разъёмов
Дисплей ЖК с подсветкой и регулировкой контраста, размеры 102×86 мм
Единицы измерения метрические/английские
Габариты 238×138×38 мм
Вес 0.95 кг
