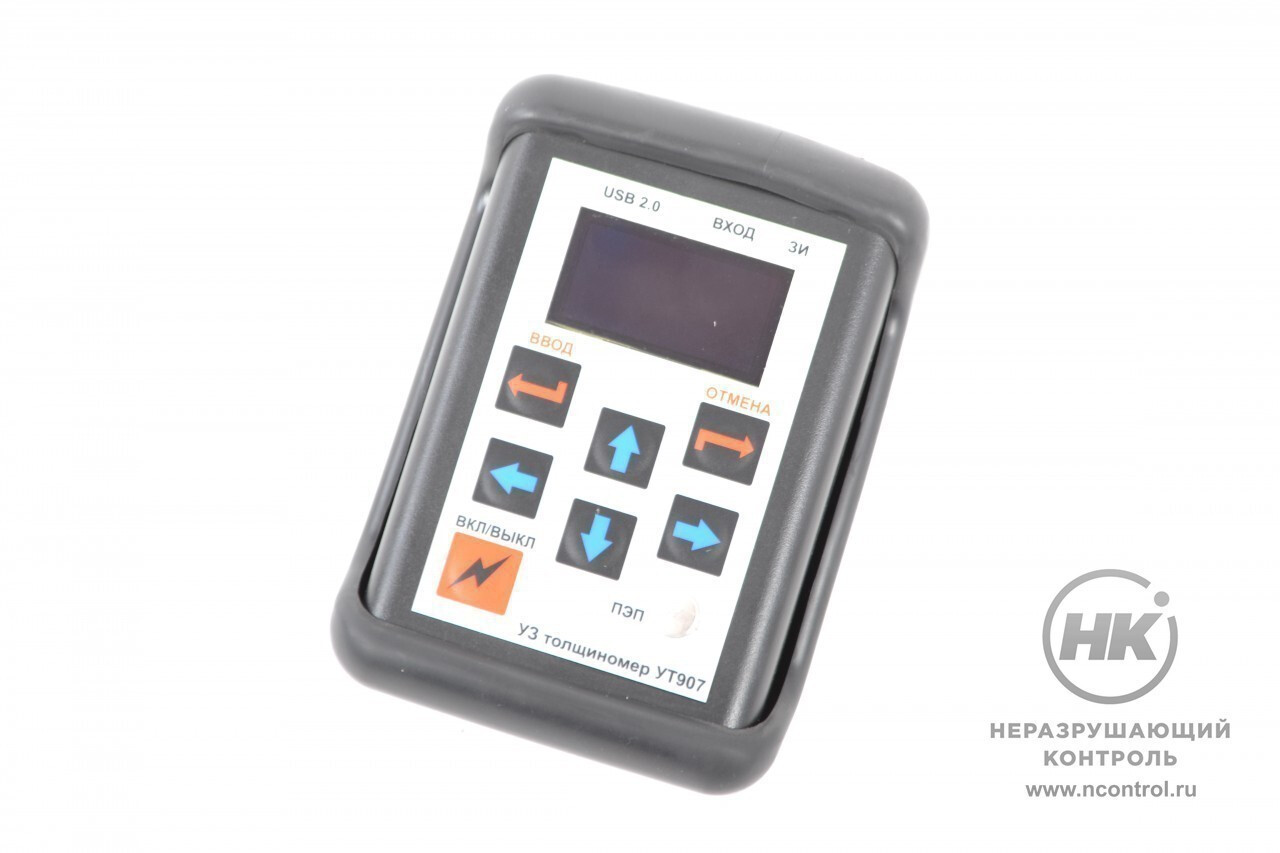

Ультразвуковой толщиномер УТ907

Ультразвуковой толщиномер УТ907 [фото №3]

Ультразвуковой толщиномер УТ907 [фото №4]

Ультразвуковой толщиномер УТ907 [фото №5]

Ультразвуковой толщиномер УТ907 [фото №6]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Ультразвуковой толщиномер УТ907 измеряет толщину изделий из металла, пластмассы
и керамики. Выявляет места коррозии и эрозии. Диапазон измерения толщины по стали:
от 0,5 до 500 мм.

Режимы работы

Тощиномер оснащён А- и В-Сканом. А-скан позволяет оператору оценить качество акустического контакта и проводить корректные измерения остаточной толщины стенки. В-скан даёт возможность определения размеров местных утонений стенки изделия или размеров расслоений.

Функция ВРЧ обеспечивает выравнивание амплитуд донных эхо-сигналов при прозвучивании изделий различной толщины.

Работа с преобразователями

Генератор зондирующих импульсов и приемник УТ907 поддерживают работу с преобразователями с частотой от 0,6 до 16 МГц. Толщиномер работает с преобразователями зарубежного производства фирм Krautkramer, Panametrics, Sonatest.

Каждый преобразователь, поставляемый в комплекте с УТ907, содержит встроенную микросхему памяти, в которую записан его тип, номер и характеристики. Считывание данных происходит при соединении контактов. На их основе производится автоматическая настройка генератора зондирующих импульсов и приемника.

Программное обеспечение ADM

0,6 –16 МГц
Поддерживаемые частоты преобразователей

Результаты измерений можно передать на компьютер для обработки: документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Приём и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.

Соответствие стандартам

УТ907 внесен в Госреестр средств измерений РФ, республики Казахстан и в реестр ОАО «Газпром».

80 дБ
Диапазон регулировки чувствительности

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Заключение ООО «Газпром ВНИИГАЗ»

Свидетельство СИ РФ

Описание типа СИ

Сертификат СИ Казахстана

Особенности

автоматическая настройка электро-акустического тракта;
ПО позволяет создавать заключения по
результатам толщинометрии автоматически;
файлы результатов контроля передаются из
УТ907 на ПК в формате MS Word;

энергонезависимая память храненит до 1 000 результатов контроля;
OLED-дисплей создаёт контрастное изображение с углом обзора до 90 градусов;
встроенные часы и календарь.

Комплектации

	Стандарт	Профессионал
Толщиномер ультразвуковой УТ907	1 шт.	1 шт.
П112-2,5-14	1 шт.	1 шт.
П112-5,0-8	1 шт.	1 шт.
П112-8,0-5*4	-	1 шт.
П111-2,5-К14	-	1 шт.
П111-5,0-К8	-	1 шт.
СОП ступеньки 2, 4, 8, 16 мм, материал Ст20.	нет	1 шт.
СОП ступеньки 5, 10, 20, 40 мм, материал Ст20	нет	1 шт.
Аккумуляторы NiMH 2500 мА/ч, тип АА	2 шт.	2 шт.
Сетевой источник питания 5В, 1А (разъем USB тип A)	1 шт.	1 шт.
Кабель USB (разъемы A, miniB)	1 шт.	1 шт.
Кабель для подключения совмещенных ПЭП 2Lemo.00-1Lemo.00-1300	1 шт.	1 шт.
Кабель для подключения РС ПЭП 2Lemo.00-2Lemo.00-1300	1 шт.	1 шт.
Чехол	1 шт.	1 шт.
Сумка	1 шт.	1 шт.

Технические характеристики

Диапазон измерений толщины по стали	0,6 - 500 мм
Дискретность измерений	0,01 мм
Погрешность измерений	±(0,05 + 0, 003*H) мм, Н – толщина изделия
Отображение ультразвуковых сигналов	А-скан, В-скан
Длительности развертки А-скана	4–180 мкс.
Диапазоны частот	0,6–12 МГц
Диапазон регулировки чувствительности	80 дБ
Временная регулировка чувствительности	16 типовых графиков
Индикатор прибора	дисплей на органических светодиодах OLED 128*64 точек
Связь с компьютером	USB
Питание	от встроенного аккумулятора (2 аккумулятора NiMH, тип АА, емкостью 2,5 А*ч.), от сети 220В или от компьютера через шину USB
Габаритные размеры	105 × 75 × 27 мм3
Вес с аккумуляторами	200 г
Диапазон рабочих температур	-10 °С..+45 °С. При эксплуатации прибора в теплозащитном чехле нижняя граница рабочего диапазона температур понижается до -30 °С
