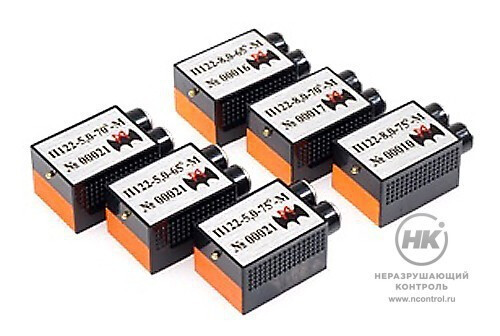

Малогабаритные наклонные раздельно-совмещённые ПЭП П122

Малогабаритные наклонные раздельно-совмещённые ПЭП П122 [фото №3]

Малогабаритные наклонные раздельно-совмещённые ПЭП П122 [фото №4]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Малогабаритные наклонные раздельно-совмещённые ПЭП предназначены для контроля тонкостенных сварных швов из малоуглеродистых сталей, нержавеющих сталей, сплавов алюминия и титана. Размеры преобразователей 26×18×16 мм.

Характерная особенность ПЭП — отсутствие мёртвой зоны и фокусировка ультразвукового поля в определённом диапазоне толщин. Считывание данных производится по однопроводному интерфейсу. Контакт интерфейса расположен на передней грани ПЭП.

В таблице указаны типовые значения технических параметров. Угол ввода и стрела ПЭП определяются по образцу V2. Фокусное расстояние по оси X указано от передней кромки ПЭП. Преобразователи оптимизированы для контроля сварных швов в указанном диапазоне толщин.

П 122
Тип преобразователя

Документы в PDF

Скачать карточку в формате PDF

Особенности

встроенный согласующий элемент (индуктивность);
разъём: LEMO.00;

встроенная микросхема памяти содержит тип и номер ПЭП (опция).

Технические характеристики

Наименование преобразователя	Размер пьезоэлемента	Угол ввода	Стрела	Фокусное расстояние по оси Y	Фокусное расстояние по оси X	Диапазон толщин сварных швов
П122-5,0-65°-5*7-М	5×7 мм (2шт.)	65°	7 мм	9 мм	13 мм	7 – 12 мм
П122-5,0-70°-5*7-М	5×7 мм (2шт.)	70°	7 мм	5 мм	10 мм	5 – 9 мм
П122-5,0-75°-5*7-М	5×7 мм (2шт.)	75°	7 мм	4 мм	9 мм	4 – 8 мм
П122-8,0-65°-5*4-М	5×4 мм (2шт.)	65°	5 мм	6 мм	9 мм	5 – 7 мм
П122-8,0-70°-5*4-М	5×4 мм (2шт.)	70°	5 мм	4 мм	8 мм	5 – 5 мм
П122-8,0-75°-5*4-М	5×4 мм (2шт.)	75°	5 мм	3 мм	7 мм	2 – 4 мм
