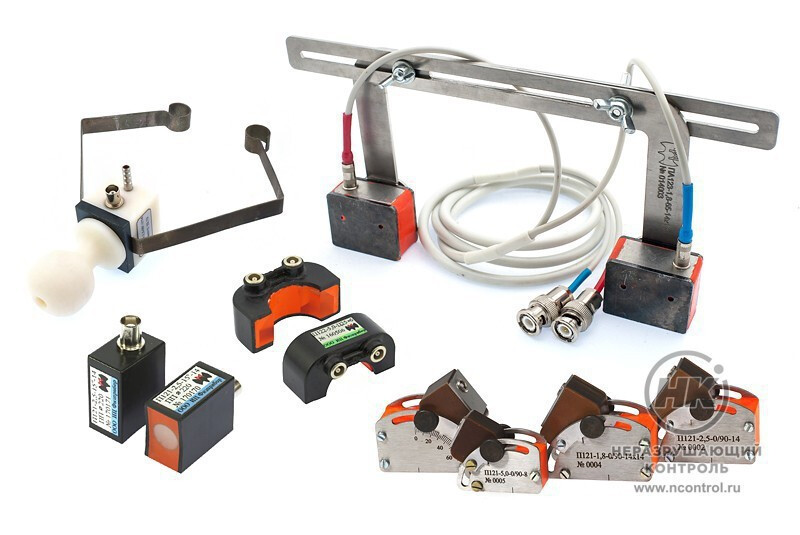

Специализированные преобразователи

Специализированные преобразователи представлены следующими типами: ПЭП с переменным углом ввода; ПЭП для контроля сварных швов арматуры, для контроля утяжелённых бурильных труб, а также их резьбовой части; ПЭП для УЗК валов, сварка трением.


Преобразователи с переменным углом ввода

Области применения: УЗК сварных швов при выявлении несплавлений по кромкам разделки; для выявления дефектов, имеющих наклон к поверхности ввода; контроль волнами Рэлея; прозвучивание тонких листов волнами Лэмба. Преобразователи используются при создании методик ультразвукового контроля, а также в учебных и научных учреждениях.

  • частота УЗ колебаний: 1,8 МГц, 2,5 МГц или 5,0 МГц;
  • диапазон углов ввода: от 0° до 90°.

П121-1,8-0°/90°-14*14


Преобразователь для контроля сварных швов арматуры

Используется для ультразвукового контроля стыковых сварных соединений строительной арматуры. С помощью преобразователя ПА123-1,8-65°-14*14 выявляются внутренние дефекты типа непроваров площадью 5% и более от площади сечения сварного шва.

Прозвучивание сварного шва осуществляется зеркально-теневым методом через локально-иммерсионную ванну. Межрёберное пространство арматуры заполняют густой контактной смазкой. Методика неразрушающего контроля регламентируется ГОСТ 23858-79.

  • диапазон диаметров контролируемой арматуры: 18 – 40 мм;
  • поставляется с кабелем 2BNC-2Lemo.00-1300.

ПА123-1,8-65°-14*14


Преобразователи для контроля резьбы бурильных труб

Резьбовое соединение является наиболее нагруженным элементом в бурильной колонне. Переменный по высоте профиль резьбы создает естественные концентраторы механических напряжений и очаги возникновения усталостных трещин. Преобразователи типа ПБ121 предназначены для проведения неразрушающего контроля сварных швов и резьбовых участков стальных бурильных труб.

  • подходят для труб диаметром 219 мм;
  • частота УЗ колебаний: 2,5 МГц;
  • поставляются с кабелем 2BNC-1BNC-1300.

ПБ121-2,5-65°-14


Преобразователи для контроля утяжелённых бурильных труб

Используются для выявления трещин на внутренней поверхности труб с большой толщиной стенки. Преобразователи излучают продольные волны и имеют малые углы ввода.

  • возможна притирка под конкретный диаметр трубы;
  • частота УЗ колебаний: 2,5 МГц или 5,0 МГц;
  • разъём LEMO.00 или BNC;
  • встроенный согласующий элемент (индуктивность);
  • угол ввода в сталь: от 5° до 28°.

П121-2,5-15°-14-Д220


Преобразователи для контроля валов, сварка трением

Хордовые преобразователи предназначены для ультразвукового контроля соединений валов с фланцами и маховиками по технологиии сварки трением. Имеют маркировку П122-5,0-Цd*h, где Ц — установка на цилиндрическую поверхность вала, d — диаметр вала, h — глубина фокусировки УЗ полей.

Для настройки УЗ дефектоскопа с хордовым преобразователем используют стандартный образец вала с прямым торцом. Браковочную чувствительность устанавливают относительно эхосигнала от торца вала.

  • призмы с контактной поверхностью по форме трубы;
  • пьезоэлементы 2 шт.;
  • встроенный согласующий элемент (индуктивность);
  • разъёмы LEMO.00.

П122-5,0-Ц25*6

Технические характеристики преобразователей с переменным углом ввода

Наименование преобразователя П121-1,8-0°/90°-14*14 П121-2,5-0°/90°-14 П121-5,0-0°/90°-8
Частота 1,8 МГц 2,5 МГц 5,0 МГц
Размер пьезоэлемента 14×14 мм Ø 14 мм Ø 8 мм
Угол ввода 0°/90° 0°/90° 0°/90°


Технические характеристики преобразователя для контроля арматуры

Наименование преобразователя ПА123-1,8-65°-14*14
Частота 1,8 МГц
Размер пьезоэлемента 14×14 мм
Угол ввода 65°
Диапазон диаметров контролируемой арматуры 18 – 40 мм


Технические характеристики преобразователей для контроля утяжелённых труб

Наименование преобразователя ПБ121-2,5-65°-14 ПБ121-2,5-70°-14
Частота 2,5 МГц 2,5 МГц
Размер пьезоэлемента Ø 14 мм Ø 14 мм
Угол ввода 65° 70°
Диаметр контролируемых труб 219 мм 219 мм


Технические характеристики преобразователей с переменным углом ввода

Наименование преобразователя П121-5,0-12°-8-Д165 П121-5,0-13°-8-Д165 П121-2,5-15°-14-Д110 П121-2,5-15°-14-Д220 П121-2,5-25°-14-Д230
Частота 5,0 МГц 5,0 МГц 2,5 МГц 2,5 МГц 2,5 МГц
Размер пьезоэлемента Ø 8 мм Ø 8 мм Ø 14 мм Ø 14 мм Ø 14 мм
Угол ввода 12° 13° 15° 15° 25°
Диаметр контролируемых труб 165 мм 165 мм 110 мм 220 мм 230 мм


Технические характеристики преобразователей для контроля валов

Наименование преобразователя П122-5,0-Ц35*12 П122-2,5-Ц50*12 П122-2,5-Ц48*12
Частота 5,0 МГц 2,5 МГц 2,5 МГц
Диаметр вала 35 мм 50 мм 48 мм
Глубина фокусировки УЗ полей 12 мм 12 мм 12 мм
