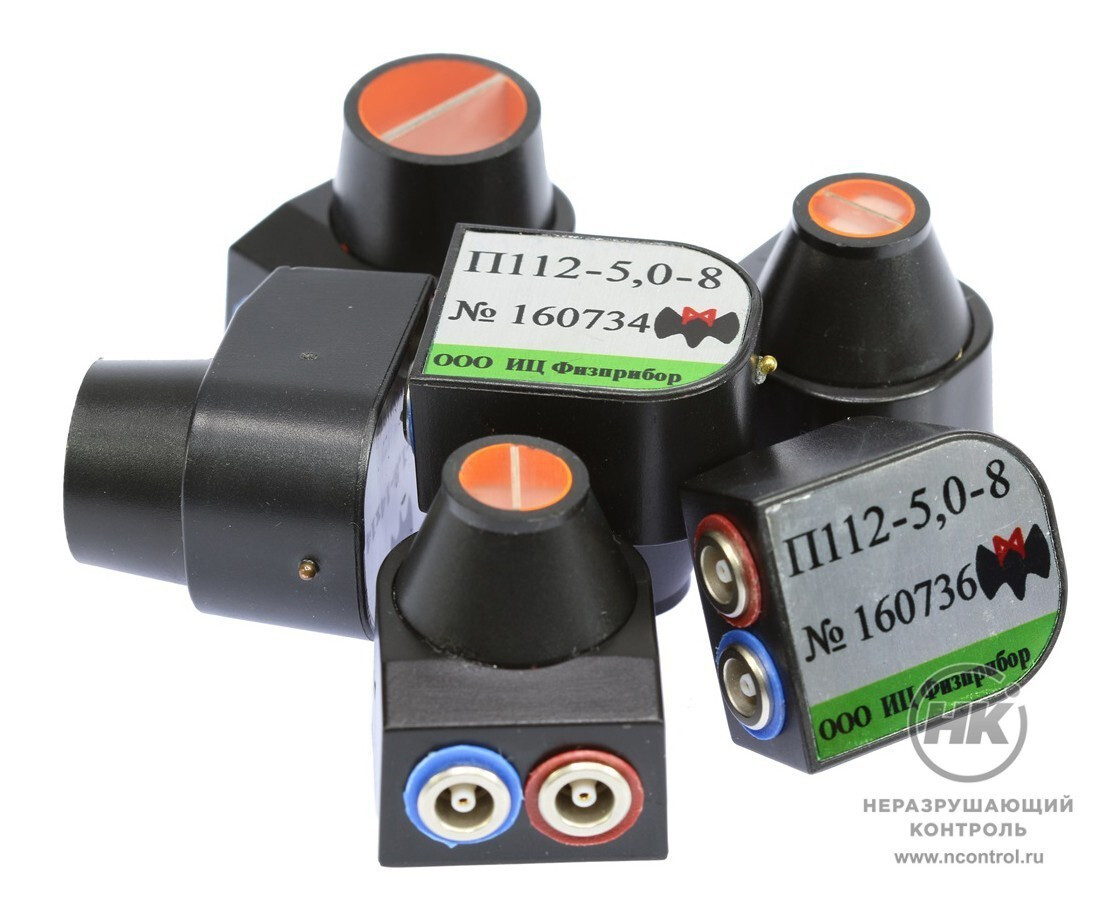

Прямые раздельно-совмещённые ПЭП П112

Прямые раздельно-совмещённые ПЭП П112 [фото №3]

Прямые раздельно-совмещённые ПЭП П112 [фото №4]

Прямые раздельно-совмещённые ПЭП П112 [фото №5]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Прямые раздельно-совмещённые ПЭП предназначены для определения остаточной толщины стенки изделий. Применяются для поиска дефектов, расположенных на относительно небольших глубинах под поверхностью.

Считывание данных производится по однопроводному интерфейсу. Контакт интерфейса расположен на передней грани ПЭП. В отличие от совмещённых ПЭП раздельно-совмещённые преобразователи не имеют мёртвой зоны и применяются для контроля изделий небольшой толщины. Преобразователи выпускаются по техническим условиям и соответствуют ГОСТ Р 55725-2013, ГОСТ 26266-90, ГОСТ 23702-90.

В таблице указаны типовые значения технических параметров. Длительность эхосигнала определяют на уровне -6 дБ от его максимума. Условная чувствительность преобразователя определяется с дефектоскопом УД 9812. Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø 6 мм в мере СО-2.

П 112
Тип преобразователя

Документы в PDF

Скачать карточку в формате PDF

Особенности

встроенный согласующий элемент (индуктивность);
разъём: LEMO.00;

встроенная микросхема памяти содержит тип и номер ПЭП (опция).

Технические характеристики

Наименование преобразователя	Частота	Размер пьезоэлемента	Длительность эхосигнала	Условная чувствительность по СО-2	Рекомендуемый диапазон контроля изделий из сталей
П112-1,8-14*14	1,8 МГц	14×14/2 мм	1,7 мкс	48 дБ	8 – 100 мм
П112-2,0-14*14	2,0 МГц	14×14/2 мм	1,6 мкс	47 дБ	7 – 80 мм
П112-2,5-14	2,5 МГц	Ø 14/2 мм	1,3 мкс	46 дБ	5 – 60 мм
П112-4,0-10	4,0 МГц	Ø 10/2 мм	1,0 мкс	42 дБ	4 – 40 мм
П112-5,0-8	5,0 МГц	Ø 8/2 мм	0,7 мкс	42 дБ	3 – 30 мм
П112-8,0-5*4	8,0 МГц	5×4 мм	0,5 мкс	34 дБ	2 – 10 мм
П112-10,0-4*4	10,0 МГц	4×4 мм	0,4 мкс	22 дБ	2 – 10 мм
