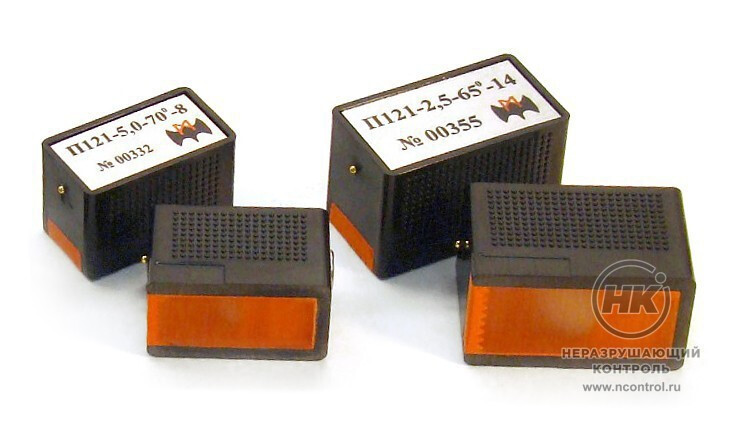

Наклонные совмещённые ПЭП в стандартном исполнении П121

Наклонные ПЭП в стандартном исполнении предназначены для выявления трещин, объёмных дефектов, таких как неметаллические включения, поры, непровары, усадочные раковины и т.п.

Считывание данных производится по однопроводному интерфейсу. Контакт интерфейса расположен на передней грани ПЭП. Преобразователи применяются в задачах контроля сварных соединений, листов, штамповок, поковок и других объектов.

В таблице указаны типовые значения технических параметров. Длительность эхосигнала определяют на уровне -6 дБ от его максимума. Условная чувствительность преобразователя определяется с дефектоскопом УД 9812. Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø 6 мм в мере СО-2

В таблице указана полная ширина диаграммы направленности. Условную чувствительность преобразователей волн Рэлея находят как запас усиления дефектоскопа при настройке по эхосигналу от торца СО-2 на расстоянии 100 мм. Указано расчётное значение ширины диаграммы направленности ПЭП волн Рэлея.

П 121
Тип преобразователя

Особенности

  • встроенный согласующий элемент (индуктивность);
  • разъём: LEMO.00;
  • встроенная микросхема памяти содержит тип и номер ПЭП (опция).

Общие характеристики

Наименование преобразователя Размер пьезоэлемента Длительность эхосигнала Габариты  Масса
П121 на частоту 1,8 МГц 14×14 мм 1,7 мкс 41×23×26 мм 40 г
П121 на частоту 2,5 МГц Ø 14 мм 1,3 мкс 41×23×26 мм 40 г
П121 на частоту 5,0 МГц Ø 8 мм 0,7 мкс 34×19×24 мм 23 г
П121 на частоту 8,0 МГц 5×4 мм 0,5 мкс 34×19×24 мм 23 г


Технические характеристики

Наименование преобразователя Угол ввода в сталь Условная чувствительность по СО-2 Ширина диаграммы направленности Стрела
П121-1,8-40-14*14 40° 60 дБ 10 мм
П121-1,8-45-14*14 45° 57 дБ 10 мм
П121-1,8-50-14*14 50° 54 дБ 10 мм
П121-1,8-55-14*14 55° 51 дБ 10 мм
П121-1,8-60-14*14 60° 48 дБ 10 мм
П121-1,8-65-14*14 65° 45 дБ 10 мм
П121-1,8-70-14*14 70° 42 дБ 10° 11 мм
П121-1,8-90-14*14 волны Рэлея  45 дБ
П121-2,5-40-14 40° 55 дБ 9 мм
П121-2,5-45-14 45° 55 дБ 9 мм
П121-2,5-50-14 50° 52 дБ 9 мм
П121-2,5-55-14 55° 48 дБ 9 мм
П121-2,5-60-14 60° 45 дБ 9 мм
П121-2,5-65-14 65° 43 дБ 9 мм
П121-2,5-70-14 70° 40 дБ 10° 10 мм
П121-2,5-90-14 волны Рэлея  45 дБ
П121-5,0-40-8 40° 40 дБ 7 мм
П121-5,0-45-8 45° 40 дБ 7 мм
П121-5,0-50-8  50° 39 дБ 7 мм
П121-5,0-55-8 55° 37 дБ 7 мм
П121-5,0-60-8 60° 35 дБ 7 мм
П121-5,0-65-8 65° 33 дБ 7 мм
П121-5,0-70-8 70° 32 дБ 10° 7 мм
П121-5,0-90-8 волны Рэлея 40 дБ
П121-8,0-40-5*4 40° 22 дБ 4 мм
П121-8,0-45-5*4 45° 22 дБ 4 мм
П121-8,0-50-5*4 50° 22 дБ 4 мм
П121-8,0-55-5*4 55° 21 дБ 4 мм
П121-8,0-60-5*4 60° 20 дБ 4 мм
П121-8,0-65-5*4 65° 19 дБ 10° 5 мм
П121-8,0-70-5*4 70° 18 дБ 10° 5 мм
