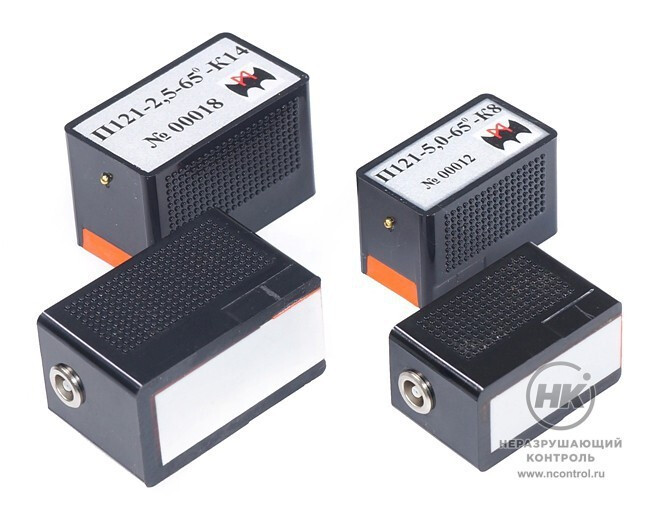

Наклонные совмещённые ПЭП с керамическим протектором П121

Наклонные совмещённые ПЭП с керамическим протектором используются для контроля плоских объектов или объектов большого диаметра. Акустические характеристики таких ПЭП практически такие же, как и у стандартных наклонных преобразователей.

Высокая износостойкость наклонных преобразователей достигается за счёт керамического протектора на рабочей поверхности. Считывание данных производится по однопроводному интерфейсу, контакт интерфейса установлен на передней грани ПЭП.

В таблице указаны типовые значения технических параметров. Длительность эхосигнала определяют на уровне -6 дБ от его максимума. Условная чувствительность преобразователя определяется с дефектоскопом УД 9812. Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø 6 мм в мере СО-2

В таблице указана полная ширина диаграммы направленности. Условную чувствительность преобразователей волн Рэлея находят как запас усиления дефектоскопа при настройке по эхосигналу от торца СО-2 на расстоянии 100 мм. Указано расчётное значение ширины диаграммы направленности ПЭП волн Рэлея.

П 121
Тип преобразователя

Особенности

  • встроенный согласующий элемент (индуктивность);
  • разъём: LEMO.00;
  • встроенная микросхема памяти содержит тип и номер ПЭП (опция).

Общие характеристики

Наименование преобразователя Размер пьезоэлемента Длительность эхосигнала Габариты
П121 на частоту 1,8 МГц 14×14 мм 1,7 мкс 41×23×26 мм
П121 на частоту 2,5 МГц Ø 14 мм 1,3 мкс 41×23×26 мм
П121 на частоту 5,0 МГц Ø 8 мм 0,7 мкс 34×19×24 мм


Технические характеристики

Наименование преобразователя Угол ввода в сталь Условная чувствительность по СО-2 Ширина диаграммы направленности Стрела
П121-1,8-40-К14*14 40° 60 дБ 10 мм
П121-1,8-45-К14*14 45° 57 дБ 10 мм
П121-1,8-50-К14*14 50° 54 дБ 10 мм
П121-1,8-55-К14*14 55° 51 дБ 10 мм
П121-1,8-60-К14*14 60° 48 дБ 10 мм
П121-1,8-65-К14*14 65° 45 дБ 10 мм
П121-1,8-70-К14*14 70° 42 дБ 10° 11 мм
П121-1,8-90-К14*14 волны Рэлея  45 дБ
П121-2,5-40-К14 40° 55 дБ 9 мм
П121-2,5-45-К14 45° 55 дБ 9 мм
П121-2,5-50-К14 50° 52 дБ 9 мм
П121-2,5-55-К14 55° 48 дБ 9 мм
П121-2,5-60-К14 60° 45 дБ 9 мм
П121-2,5-65-К14 65° 43 дБ 9 мм
П121-2,5-70-К14 70° 40 дБ 10° 10 мм
П121-2,5-90-К14 волны Рэлея  45 дБ
П121-5,0-40-К8 40° 40 дБ 7 мм
П121-5,0-45-К8 45° 40 дБ 7 мм
П121-5,0-50-К8  50° 39 дБ 7 мм
П121-5,0-55-К8 55° 37 дБ 7 мм
П121-5,0-60-К8 60° 35 дБ 7 мм
П121-5,0-65-К8 65° 33 дБ 7 мм
П121-5,0-70-К8 70° 32 дБ 10° 7 мм
П121-5,0-90-К8 волны Рэлея 40 дБ
