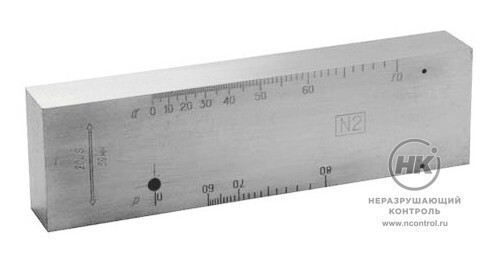

Стандартный образец СО-2

Стандартный образец СО-2 применяют при контроле ультразвуковым дефектоскопом изделий из малоуглеродистой и низколегированной сталей.

Изготовлен из стали марки 20 или из стали марки 3 по ГОСТ 14637. Геометрические размеры образца соответствуют требованиям ГОСТ 14782.

Образец служит для определения:

  • импульсного коэффициента преобразования;
  • предельной чувствительности;
  • погрешности глубиномера;
  • мертвой зоны;
  • ширины основного лепестка диаграммы направленности;
  • условной чувствительности;
  • угла ввода луча.

Комплектация

  • образец СО-2;
  • паспорт;



  • свидетельство о поверке;
  • упаковка.

Технические характеристики

Скорость распространения продольной волны в материале образца при температуре 20±5 °С 5900±59 м/с
Время распространения ультразвуковых колебаний 20±1 мкс, в прямом и обратном направлениях
Угол ввода луча 0 – 80°; Δα ±10
Глубина залегания цилиндрических отражателей Ø 6,0 мм — 15 и 44 мм
  Ø 2,0 мм — 3 и 8 мм
