Комплект индивидуальных прямопоказывающих дозиметров ДДГ-01Д

ДДГ-01Д — карманный прямопоказывающий дозиметр для измерения индивидуальной эквивалентной дозы непрерывного и импульсного гамма-излучения. Прибор заключен в герметичный корпус из дюралюминия, имеет оптическую отсчетную шкалу из 20 делений для считывания показаний. Габариты: 18 х 110 мм, вес 40 гр. Один комплект поставки — ударопрочный кейс, содержащий 10 дозиметров и настольное зарядное устройство. Периодичность проведения поверки 1 раз в год.

Применяется при индивидуальном дозиметрическом контроле персонала в учреждениях и на объектах проведения работ с применением радиоактивных веществ и других радиационно-опасных источников ионизирующих излучений.

40 гр
Вес дозиметра ДДГ-01Д

Устройство и принцип работы

ДДГ-01Д — газоразрядный детектор излучения. Это значит, что результаты анализа основаны на измерении воздействия гамма-излучения на ионизационную камеру.

Устройство дозиметра ДДГ-01Д

Тонкостенный корпус дозиметра изготовлен из дюралюминиевого сплава высокой прочности. Герметичность корпуса обеспечивает диафрагма с прокладкой и втулкой. Торцевая часть прибора закрыта заглушкой. Главные элементы внутри корпуса: микроскоп, ионизационная камера, электроскоп.

Под воздействием гамма-излучения в ионизационной камере возникает ионизационный ток. Он обладает способностью уменьшать потенциал ионизационной камеры пропорционально дозе облучения. Измерив разницу в значении потенциала, мы можем измерить полученную дозу облучения. Измерение потенциала выполняет электроскоп, расположенный внутри ионизационной камеры. Смещение подвижной платинированной нити замеряет микроскоп со шкалой в миллизивертах. С этой шкалы осуществляется считывание показаний дозиметра.

Микроскоп

Микроскоп дозиметра включает в себя объектив, окуляр и отсчетную шкалу, она предназначена для считывания показаний дозиметра и состоит из 20 делений с ценой деления в 0,1 миллизиверта.

Ионизационная камера

Ионизационная камера представляет собой детекторный блок с электродами, изготовленными из пластмассы, свойства поглощения ионизирующего излучения которых эквивалентны воздуху.

Электроскоп в составе камеры является механически устойчивой токопроводящей системой, в основе которой стеклянная нить, соединенная со стержнем из алюминиевой проволоки, имеющем U-образную форму. Нить платинирована в месте крепления со стержнем.

При зарядке дозиметра от источника постоянного напряжения на стержень подается “плюс”, а на ионизационную камеру “минус”, при этом конденсатор заряжается до определенного потенциала.

Использование

Один из самых компактных дозиметров весом 40 грамм имеет цилиндрическую форму, которая легко ложится в руку.

ДДГ-01Д удобен для постоянного ношения: габариты и вес сравнимы с габаритами ручки, корпус оснащен держателем для крепления к одежде

Эксплуатация прибора не требует специальных навыков. Находясь в зоне радиоактивного излучения, устройство необходимо носить в кармане одежды. Карманный дозиметр ДДГ-01Д быстро предоставит данные о полученной дозе гамма- излучения - её определяют по положению нити электроскопа на шкале дозиметра посредством наблюдения в окуляр прибора.

Перед началом применения дозиметр должен быть заряжен.

Дозиметр достаточно поставить на зарядку для того, чтобы сбросить его показания до “0”.

ЗУ-250

Настольное зарядное устройство ЗУ-250 в ударопрочном корпусе весит около 500 грамм. Его конструкция включает в себя зарядно-контактный узел, преобразователь, механический усилитель, разрядник для ограничения напряжения, ручку для регулировки напряжения, а также зеркало для подсветки шкалы дозиметра, находящегося на зарядке.

Принцип работы ЗУ-250 заключается в преобразовании механической энергии в электрическую за счет разности потенциалов четырех пьезоэлементов в составе преобразователя.

Особенности

  • Встроенная шкала для прямого считывания показаний
  • Герметичный корпус
  • Способность работать в широком температурном диапазоне
  • Небольшой вес
  • Низкая стоимость среди аналогов
  • Простота и надежность конструкции

Соответствие стандартам

Комплект производится в соответствии с требованиями таких нормативно-регулирующих документов, как ГОСТ 8.070-96, ГОСТ 12997-84, ГОСТ 27451-87, ТУ 4362-080-31867313-2007.

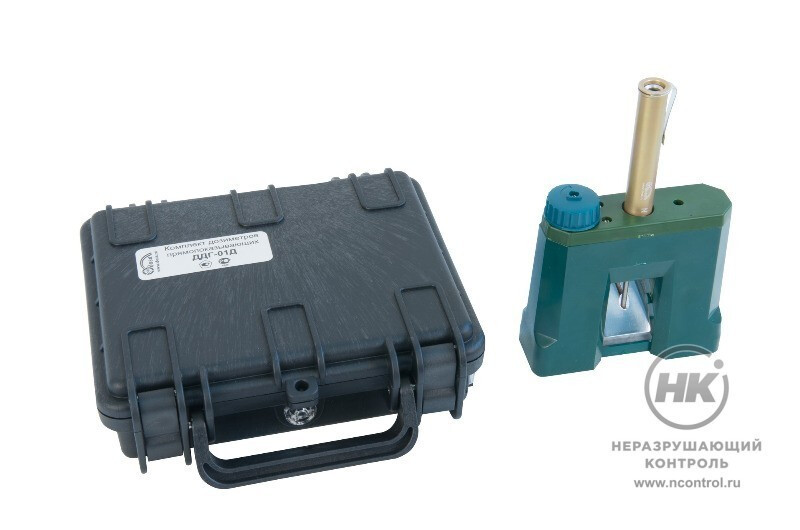

Дозиметры в футляре

Условия хранения и эксплуатации

При эксплуатации следует соблюдать температурный диапазон от -50 до +50°С и диапазон атмосферного давления от 66,0 до 106,7 при относительной влажности не более 98%.

Хранить комплект разрешается только в месте, исключающем попадание прямых солнечных лучей.

Комплект поставки

  • Дозиметр ДДГ-01Д, 10 шт.
  • Зарядное устройство ЗУ-250
  • Ударопрочный футляр для дозиметров
  • Комплект эксплуатационных документов
  • Свидетельство о первичной поверке

Технические характеристики

Диапазон энергий регистрируемого фотонного излучения

0,05 - 2,5 МэВ

 Диапазон измерения ИЭД фотонного излучения  0,1 - 2 мЗв
 Пределы допускаемой основной относительной погрешности измерения ИЭД  ±20 %
Зависимость чувствительности дозиметра от энергии фотонного излучения относительно чувствительности при энергии 0,662 МэВ гамма-излучения радионуклида Cs-137, не более  ±25 %
Саморазряд дозиметра (в нормальных условиях):

за 24 часа
150 часов

- 1 деление
- 3 деления
 Зарядка дозиметра от зарядного устройства ЗУ-250


Габариты, не более, мм

-дозиметр (Ø х Д)
-зарядное устройство (Д х Ш х В)

- 18 х 110
- 40 х 105 х 110


Масса, не более, кг

-дозиметр
-зарядное устройство

- 0,04
- 0,5
 Средний срок службы комплекта 15 лет
 Периодичность поверки 1 раз/12 месяцев
