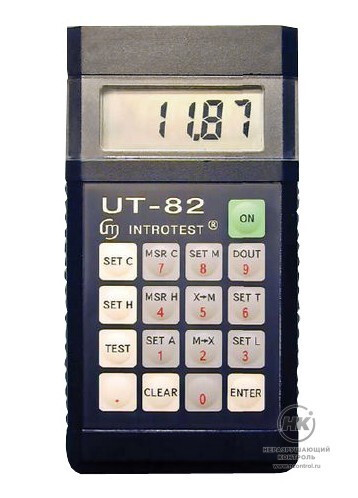

Ультразвуковой толщиномер УТ-82

Товар снят
с производства

В избранное

Сравнить

Ультразвуковой толщиномер УТ-82 имеет встроеннную память и предназначен для измерения толщины изделий из звукопроводящих материалов при одностороннем доступе к объекту контроля. Диапазон измерений от 0,6 до 300 мм. Снят с производства. Замена — толщиномер УТ-111.

Результаты измерений можно передать на компьютер для обработки: документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Приём и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.

Возможна калибровка прибора по скорости распространения продольных УЗ колебаний в контролируемых объектах от 1000 до 9999 м/с при одностороннем доступе. Толщиномер может комплектоваться высокотемпературным ПЭП для контроля объектов с температурой поверхности до 300 °С.

2032
измерения хранится
в памяти прибора

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Описание типа СИ РФ

Особенности

дискретность измерений 0.01 см, предусмотрено автоматическое изменение дискретности измерения на больших толщинах 0.1 см;
возможность контроля изделий с высоким затуханием и рассеянием ультразвука;
автоматическая отстройка от изменения параметров протектора ПЭП;
сохраняет показания последнего замера на цифровом индикаторе;
возможность установки нижнего отбраковочного уровня;
регулировка усиления приемного тракта;

возможность работы в узком диапазоне измерения толщины с погрешностью, равной дискретности измерения;
индикация наличия аккустического контакта УЗ ПЭП и контролируемого изделия;
автоматическое выключение через 4 минуты после последнего замера;
возможность работы с различными типами преобразователей;
измерение скорости распространения ультразвука;
индикация недопустимого утонения.

Комплектация

электронный блок толщиномера;
преобразователь ультразвуковой;
программное обеспечение;
руководство по эксплуатации;
тест-образец;

аккумуляторная батарея (встроенная);
кабель соединительный (для ПК);
зарядное устройство;
паспорт.

Технические характеристики

Рабочие частоты	1,25; 2,5; 5,0; 10,0 МГц
Диапазон измерения (по стали)	от 0,6 до 300 мм
Погрешность измерения:
– в диапазоне толщин от 0,60 до 4,99 мм – в диапазоне толщин от 5,00 до 99,99 мм – в диапазоне толщин от 100,0 до 300,0 мм	± 0,05 мм ± (0,01 + 0,01 H) мм ± (0,1 + 0,01 H) мм
Дискретность измерения:
– в диапазоне толщин от 0,60 до 99,99 мм – в диапазоне толщин от 100,0 до 300,0 мм	0,01 мм 0,1 мм
Диапазон устанавливаемых скоростей УЗ колебаний	от 100 до 9999 м/с
Память	2032 измерения
Интерфейс связи с персональным компьютером	RS 232
Электрическое питание:
– сеть переменного тока – аккумуляторное	нет 3,6 В
Время непрерывной работы	до 48 ч
Диапазон рабочих температур	от -25 до +50 °С
Степень защиты корпуса	IP 53
Габаритные размеры	не более 165×85×30 мм
Масса	не более 0,3 кг
