Рентгеновские кроулеры BNDT (Balteau NDT)

Купить
В избранноеВ избранное
СравнитьСравнить

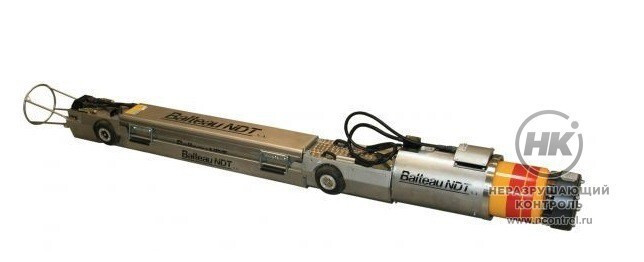

Рентгеновский кроулер BNDT применяется для панорамного контроля кольцевых сварных соединений трубопроводов диаметром от 248 и до 1524 мм. Шасси работает в связке с рентгеновскими аппаратами серии Balteau: GFC160C, GFC200C, GFC300C.

Генераторы управляются с помощью электронных блоков, которые охлаждаются с помощью направленного воздушного потока. Блоки устанавливаются в корпус кроулера и соединяются с центральным процессором.

Рентгеновский кроулер BNDT управляется с помощью пульта CF3, конвертирующего электроэнергию из аккумулятора в генератор. Специальный регулятор обеспечивает стабильное постоянное напряжение на протяжении всего времени экспозиции.

Шасси кроулера, оснащено системой динамического торможения и работает при угле наклона до 30°.

30°
Максимальный преодолеваемый наклон

Документы в PDF

Особенности

  • автоматическая система разгона;
  • подогрев трубки;
  • торможение динамическое;
  • система управления – электромагнитная;
  • центр тяжести находится посередине кроулера, поэтому с ним намного легче обращаться при помещении и изъятии его из трубопровода.

Комплектация

  • модуль для управления рентгеновским генератором;
  • основное шасси;
  • блок электроники;
  • блок аккумуляторов;
  • многоканальное зарядное устройство;
  • магнитная система управления;
  • рентгеновский генератор;
  • комплект расширительных валов;
  • комплект для крепления рентгеновского генератора;
  • транспортный контейнер для рентгеновского генератора.

Принадлежности

  • система радиовозврата;
  • тележка-эвакуатор кроулера;
  • комплект запасных колес;
  • индивидуальный блиппер;
  • блок питания рентгеновского генератора CF3-Power. Позволяет запускать рентгеновский генератор кроулера от сети 220 В;
  • электромагнитная система поиска кроулера в трубе;
  • комплект ЗИП;
  • аудио- визуальный сигнализатор рентгеновского излучения AVARA.

Технические характеристики

Модели GFC 160С GFC 200С GFC 300С
Внешний диаметр трубопровода, мм 248 - 520 (9.75 - 20") 360 - 820 (14 - 32") 510 - 1524 (20 - 60")
Количество модулей 6 6 6
Масса кроулера в сборе, кг 116 125 128
Длина кроулера (без рентгеновской трубки), мм 2470 2470 2470
Возможность подключить рентгеновские генераторы, кВ 160 (мин 90 -макс 160) 200 (мин 130 - макс 200) 300 (мин 150 - макс 300)
Оптимальный ток трубки, мА 2-3 2-3 2-3
Размер фокусного пятна, мм 4 x 0,9 4 x 1,2 4 x 1,3
Источник питания Герметичные свинцово-кислотные аккумуляторы (120 В)
Емкость аккумулятора, А/ч 18 18 18
Многоканальное зарядное устройство 10 каналов постоянного потенциала
Motor rating 130 В (¼ Л/С) 130 В (¼ Л/С) 130 В (¼ Л/С)
Маршевая скорость 0,305 м/сек (1 фут /секунда) (настраиваемая)
Колеса Сталь, резиновая окантовка
Диаметр колеса, мм 184 (7,25") 184 (7,25") 184 (7,25")
Тормоза Динамические Динамические Динамические
Модуль управления – Блок электроники На базе микропроцессоров
Точность позиционирования, мм +/- 5 (0,2 ") +/- 5 (0,2 ") +/- 5 (0,2 ")
Максимальный угол подъема в оптимальных условиях 30° 30° 30°
Температура эксплуатации, С - 20 + 60° - 20 + 60° - 20 + 60°
