Рентгеновский аппарат МСТ-200

Купить

Задать вопрос о товаре

В избранное

Сравнить

Острофокусный рентгеновский аппарат МСТ-200 предназначен для систем рентгенотелевидения и радиографии пластиков, композитов, керамики, резины и легкосплавных отливок.

Используется для радиографии сварных швов трубопроводов. Просвечиваемая толщина по стали — 52 мм.

200 кВ
Максимальное напряжение на аноде трубки

Документы в PDF

Скачать карточку в формате PDF

Устройство

МСТ-200 оснащён металлокерамической рентгеновской трубкой. Она охлаждается воздухом. Вентилятор позволяет достичь 100% цикла работы аппарата. Аппарат оснащён 2 системами безопасности: сигнальной лампой и кнопкой экстренного выключения с защитой от непреднамеренного повторного включения.

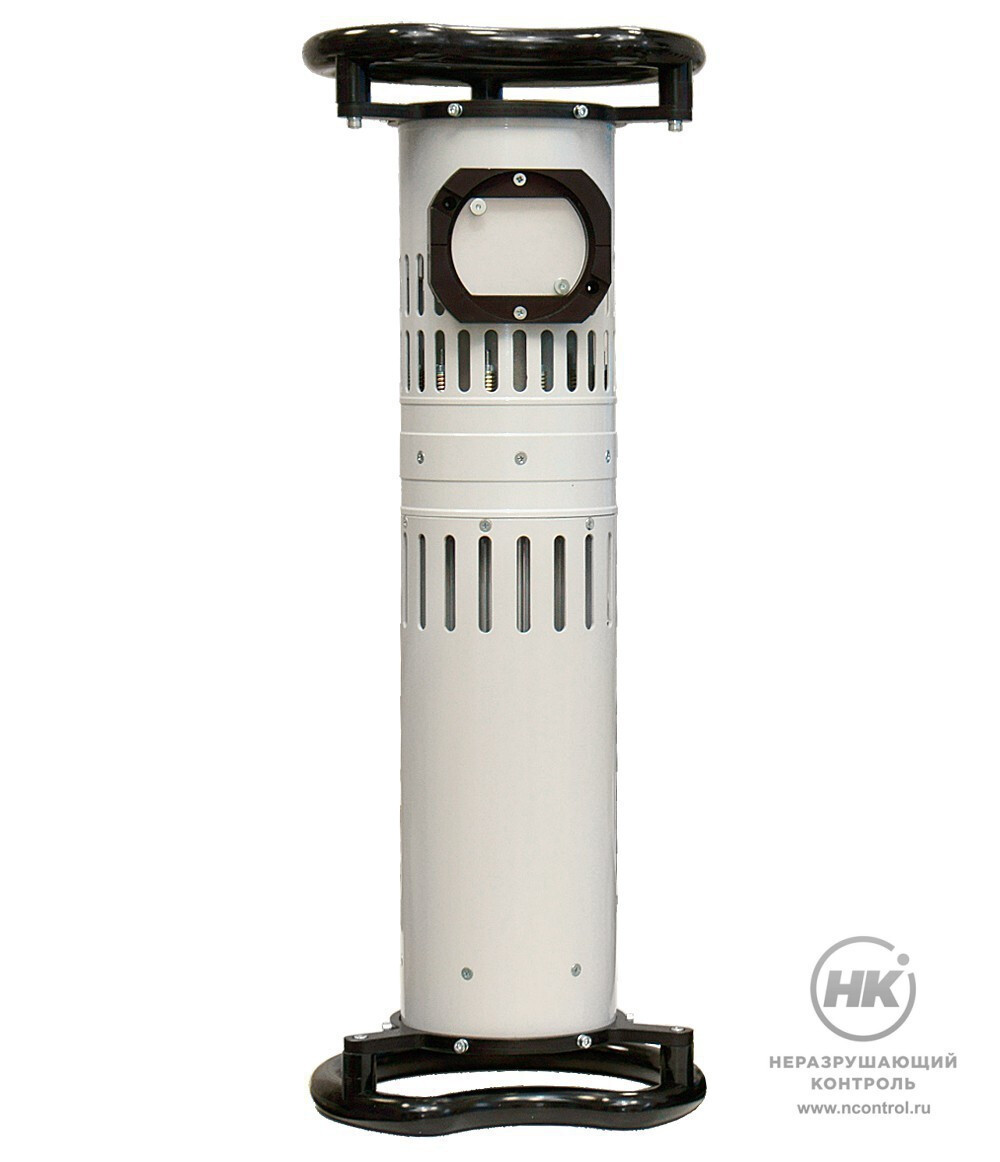

Моноблок-излучатель выполнен в виде единого модуля, в состав которого входит силовой блок, высоковольтный трансформатор и умножитель. Преобразователь напряжения работает на частоте около 80 кГц.

Встроенная система контроля и диагностики во время экспозиции отслеживает более 15 параметров, что гарантирует высокую стабильность и надежность. Встроенные часы реального времени позволяют следить за промежутками времени между экспозициями и осуществлять автоматическую тренировку.

Аппарат в зимнем исполнении работает при температурах до -40 °С. В цифровом пульте управления использован незамерзающий электролюминисцентный графический дисплей. На него выводятся текстовые сообщения на русском языке и диаграммы экспозиций.

Степень защиты высоковольтного генератора и силового блока — IP54.

Особенности

постоянное напряжение с изоваттным режимом;
автоматический контроль предела мощности и характеристик трубки;
встроенная система самодиагностики;

возможность работы с портативными источниками питания;
программа автоматической тренировки трубки.

Комплектация

моноблок-излучатель;
блок управления;
силовой кабель к излучателю;

кабель питания;
сигнальная лампа-вспышка.

Технические характеристики

Максимальное напряжение на трубке	200 кВ
Максимальный анодный ток трубки	5 мА
Максимальная мощность на аноде трубки	900 Вт
Глубина просвечивания по стали	52 мм
Размер фокусного пятна	1.5 мм
Материал анода	Вольфрам
Угол расхождения пуска излучения	40º х 40º
Внутренняя фильтрация	1 мм Be
Пределы регулировки высокого напряжения, с шагом 1 кВ	10...200 кВ
Пределы регулировки тока трубки, с шагом 0,1 мА	0.5...5 мА
Время экспозиции (шаг 0,1 мин), минут или непрерывно	0.1 ... 30
Вес излучателя вместе со свинцовой защитой	24 кг
Вес блока управления	8 кг
Исполнение	влагозащищенное
Тренировка трубки	автоматическая
Количество предварительных программ	255
Рабочий цикл	100% (Токр.ср.=20º С)
Рабочий диапазон температур, С	-10…+75 ºС (стандартное исполнение) -40…+75 ºС (зимнее исполнение)
Влажность	до 90% без конденсации
Длина кабеля до излучателя	20 м (до 100 по заказу)
Питание	100В...250В 50/60Гц, генератор, аккумуляторная батарея по заказу
Условия хранения	-50…90 ºС
Максимально потребляемая мощность	1.2 кВт
