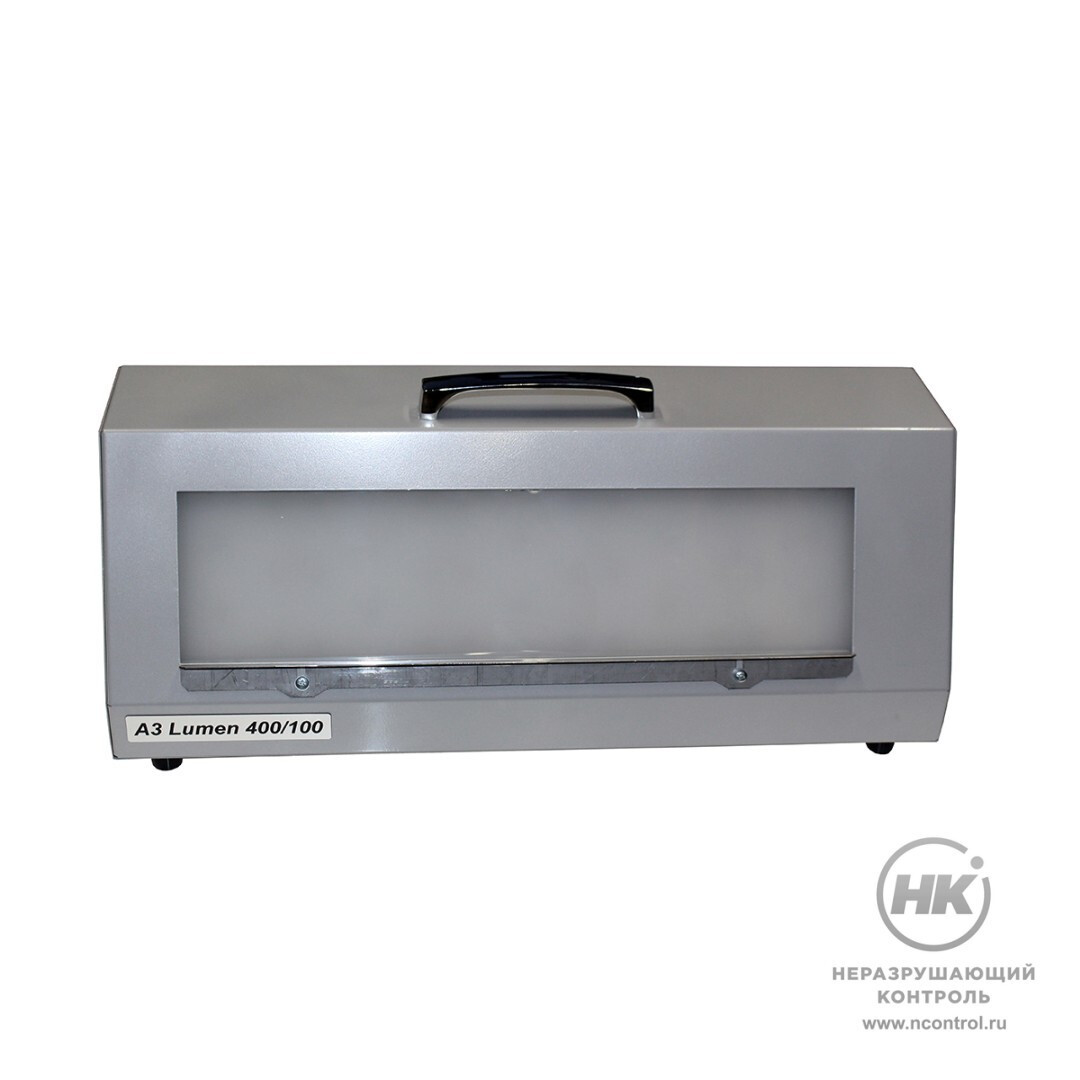

Светодиодный негатоскоп A3 Lumen

Светодиодный негатоскоп повышенной яркости Lumen A3 подходит для просмотра и расшифровки радиографических снимков с оптической плотностью более 4Б. Размер экрана - 100×400 мм, для плёнки меньшего формата предусмотрены ограничивающие маски.

Максимальная яркость свечения экрана до 350 ККд/м2. Подходит для использования только в закрытых помещениях - стационарной или мобильной лаборатории неразрушающего контроля.

Негатоскоп Lumen A3 соответствует требованиям следующих нормативно-технических документов: ГОСТ 7512-82, ГОСТ Р 12.1.019-2009, РД-25.160.10-КТН-016-15, ПНАЭ Г-7-017-89, EN 25580:1992

100×400мм
Размер экрана

Устройство и принцип работы

Главный элемент негатоскопа - светодиодная матрица. Она зафиксирована внутри металлического корпуса.

На верхней части корпуса - удобная ручка для переноски. Фронтальную часть корпуса почти целиком занимает матовый смотровой экран, пропускающий свет от матрицы.Тумблеры и разъем сетевого кабеля расположены на боковой панели.


Негатоскоп A3 Lumen удобно использовать для просмотра, анализа и расшифровки рентгеновских снимков, в том числе для денситометрических измерений. Для анализа плёнки различных форматов в базовой комплектации предусмотрен набор масок.

В процессе работы прибор может сильно нагреваться. A3 Lumen оборудован встроенной системой аварийного отключения прибора при нагреве свыше 60°С. Это предотвратит выход негатоскопа из строя в результате перегрева, как это случается с моделями негатоскопов, не защищенными от высоких температур.

Внешнее исполнение

A3 Lumen имеет интуитивно понятный интерфейс: смотровой экран на передней панели, панель управления - на правой боковой части прибора.

Корпус негатоскопа Lumen A3 из высокопрочной стали покрыт порошковой серебристой краской, защищен от влаги и легко протирается от загрязнений.

Смотровой экран 400х100мм заключен под рамкой на передней части прибора. Он изготовлен из белого матового стекла на основе акрила и вместе со светодиодной матрицей нового поколения обеспечивает однородный, мягкий свет без мерцания. Яркость регулируется ручкой на боковой части корпуса.

Негатоскоп имеет лаконичный внешний вид и интуитивно понятный интерфейс. Большую часть фронтальной панели корпуса занимает смотровой экран из белого матового стекла. На правой части корпуса размещены тумблер для включения прибора и регулятор яркости света.

Аксессуары

В базовую комплектацию входит ножная педаль, использование которой может значительно ускорить процесс контроля.

Также в комплект поставки входят маски-шторки: 80 х 300, 70 х 400, D40 с круглым окном. Их удобно использовать для плёнки небольшого формата либо для ограничения зоны просмотра. Возможно изготовление дополнительных масок по размерам заказчика.

Особенности

  • Эргономичный и интуитивно понятный интерфейс
  • Равномерный и однородный свет экрана повышенной яркости
  • Специальные маски для работы с пленкой разных размеров в составе базового комплекта
  • Плавная регулировка яркости светодиодов
  • Смотровой экран обладает повышенной износостойкостью к повреждениям и загрязнениям
  • Система многоступенчатой защиты от перегрева
  • Возможность расшифровки влажных снимков благодаря влагозащитному исполнению корпуса
  • Отсутствие эффекта мерцания экрана за счет использования высокочастотных светодиодов нового поколения

Условия эксплуатации

Прибор может использоваться только в закрытых помещениях, лабораториях и рентген-кабинетах, так как температура окружающей среды должна соответствовать диапазону +10 - 35 °С при относительной влажности воздуха не более 80%.



Двухоконное исполнение негатоскопа Lumen A3

Варианты исполнения

Прибор производится в четырех разных вариантах исполнения модели: стандартная модель негатоскопа 400/100-1, негатоскоп с двумя просмотровыми экранами 400/100-2, сверхяркое исполнение 400/100-3, а также модель со встроенным денситометром 400/100-4.

В двухоконном негатоскопе один экран используется для просмотра и расшифровки рентгеновской пленки, а второй является измерительно-смотровым - с его помощью можно просмотреть плотные участки рентгеновской пленки и провести денситометрические измерения.

Базовая комплектация

  • Негатоскоп
  • Комплект эксплуатационных документов
  • Сетевой кабель
  • Педаль-выключатель ножная
  • Маски-шторки: 80 х 300, 70 х 400, D40 с круглым окном

Дополнительная комплектация

  • Свидетельство о калибровке

  • Нестандартные маски по размерам заказчика

Технические характеристики

Размер расшифровываемого снимка без использования масок, мм

от 100 х 400

Возможность контроля радиографических снимков с оптической плотностью, Б до 4,5
Яркость на освещенной рентгенограмме максимально плотности, кд/м2 не менее 10
Максимальная яркость свечения экрана, ККд/м2 до 350
Минимальная яркость свечения экрана, ККд/м2 10
Время непрерывной работы на яркости 80% не ограничено
Время непрерывной работы на максимальной яркости, мин. 13
Напряжение питания (сеть переменного тока), В/Гц ~ (220 ± 10)/50
Потребляемая мощность, Вт, не более 385
Габаритные размеры (Д×Ш×В), мм

для исполнения 1 не более
510х163х205

для исполнения 2 не более
620х173х215

для исполнения 3 не более
510х230х205

Температура окружающего воздуха при работе, ˚С +10 ÷ +35
Относительная влажность воздуха, % не более 80
Масса, кг

для исполнения 1 не более 9,2

для исполнения 2 не более 9,8

для исполнения 3 не более 13
