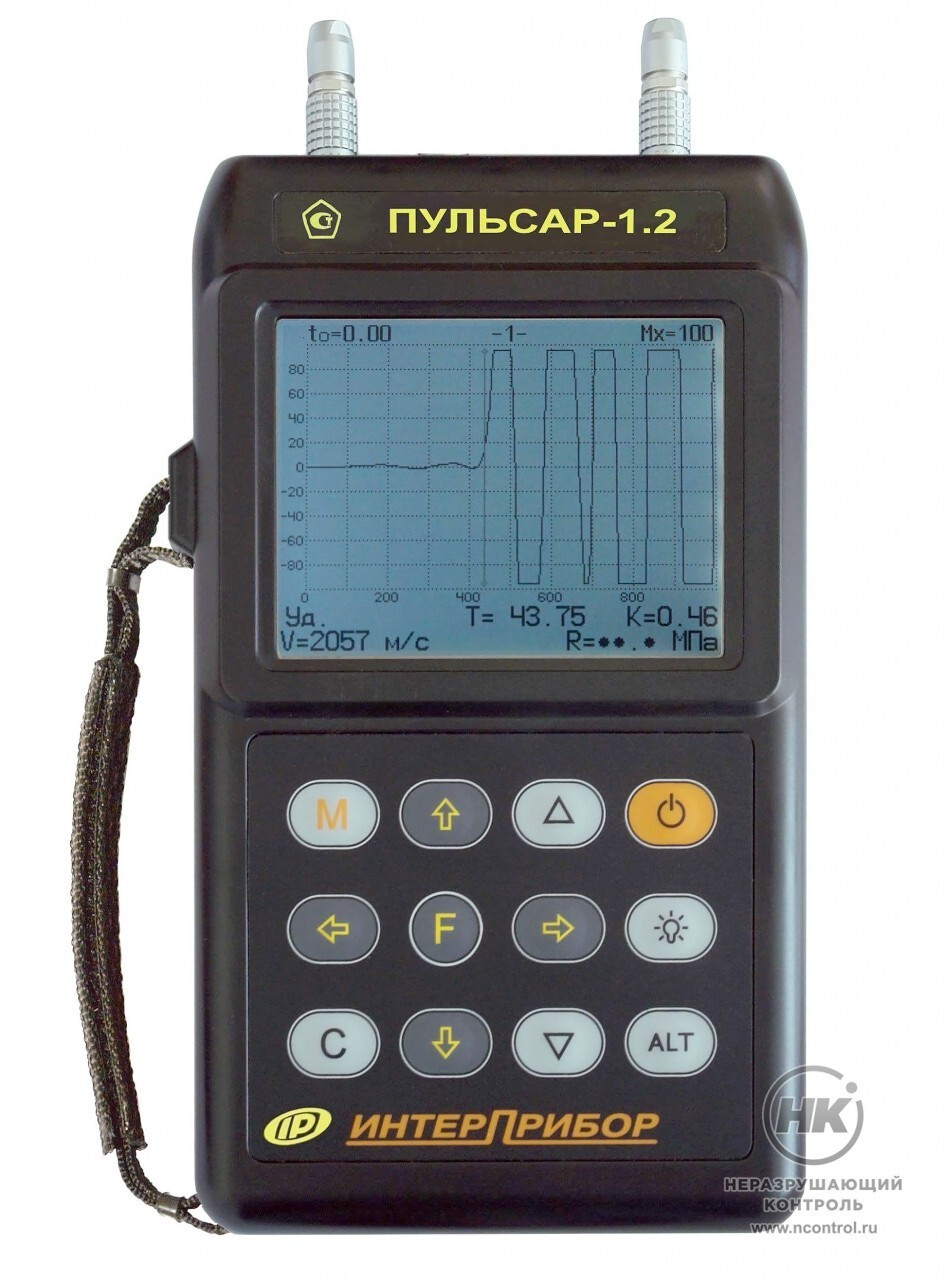

Ультразвуковой прибор с визуализацией ПУЛЬСАР-1.2

Ультразвуковой прибор с визуализацией (дефектоскоп) ПУЛЬСАР-1.2 предназначен для обнаружения пустот, трещин и дефектов, возникших в процессе производства и эксплуатации конструкций, при технологическом контроле и обследовании объектов. Снят с производства.

Прибор используют также для контроля прочности и однородности бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332), строительных и композиционных материалов и определения плотности и модуля упругости углеграфитов, звукового индекса абразивов, а также измерения глубины трещин в изделиях и конструкциях.



0.1 мкс
Дискретность измерения времени распространения УЗ колебаний

Документы в PDF

Преимущества

  • уменьшена зависимость результатов от усилия прижатия преобразователей к объекту;
  • визуализация принимаемых сигналов (с автоматической и ручной регулировкой усиления);
  • улучшенное соотношение "сигнал-шум";
  • преобразователи новой конструкции с повышенной отдачей;
  • повышенное напряжение возбуждения зондирующих импульсов;
  • возможность работы на больших базах прозвучивания;
  • датчик поверхностного прозвучивания с большой задержкой ультразвука проходящего по ручке позволяет контролировать материалы с низкой прочностью;
  • компактность, эргономичность, малые габариты и вес.

Основные функции

  • визуализация А-сигналов и их анализ в режиме осциллографа;
  • автоматическая стабилизация и ручная коррекция метки первого вступления;
  • измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании с возможностью корректировки по А-сигналу;
  • вычисление прочности, плотности и модуля упругости материалов, звукового индекса абра­зивов по их градуировочным характеристикам;
  • определение глубины трещин при поверхностном прозвучивании;
  • базовые и индивидуальные градуировочные характеристики для бетона;
  • градуировочные характеристики ЦНИИОМТП для бетонов неизвестного состава;
  • возможность установки индивидуальных характеристик 30 видов материалов;
  • 1000 протоколов контроля с А-сигналом, результатами измерений, всеми параметрами;
  • USB интерфейс и сервисная компьютерная программа.

Базовая комплектация

  • электронный блок, чехол;
  • датчик поверхностного прозвучивания 60 кГц с комплектом кабелей (2х1,5м);
  • контрольный образец;
  • аккумуляторы и зарядное устройство.

Дополнительная комплектация

  • комплект преобразователей П111-0.06-И2 для сквозного прозвучивания;
  • конуса, протекторы, волноводы, кабели-удлинители;
  • CD с программой связи, кабель USB;
  • чехол «Свободные руки», сумка.

Технические характеристики

Диапазон измерений времени распространения УЗ колебаний, мкс5,0...20000
Дискретность измерения времени распространения УЗ колебаний, мкс0,1
Пределы допускаемой основной абсолютной погрешности измерения времени распространения УЗ колебаний, %, не более±(0,01t + 0,1)
Рабочая частота УЗ колебаний, кГц20...100
База измерений при поверхностном прозвучивании, мм120±3
Напряжение возбуждения, Вдо 600
Объем памяти, Гбайтдо 1
Габаритные размеры, мм
- электронного блока160x120x30
- датчика поверхностного прозвучивания в сборе240x42x95
- преобразователя для сквозного прозвучиванияØ36x62
Масса прибора в сборе, не более, кг1,9
