Прибор диагностики свай «СПЕКТР-4»

Прибор диагностики свай «СПЕКТР-4» предназначен для вибродиагностики железобетонных (забивных, буронабивных, буроинъекционных и др.), стальных, деревянных свай. Позволяет проводить дефектоскопию других объектов
по их реакции на ударное воздействие.

Специфика работы

Принцип работы основан на анализе волновых колебаний, создаваемых при помощи ударника и фиксируемых прибором. «СПЕКТР-4» может использоваться в качестве дефектоскопа при проведении работ на строительных объектах либо как измерительный прибор для определения длины сваи.

Соответствует стандарту ASTM-D5882.

10 часов
Время непрерывной
работы прибора

Преимущества применения прибора

С помощью встроенного планшетного компьютера прибор осуществляет все необходимые вычисления и обработку данных непосредственно на обследуемом объекте в ручном и автоматическом режимах. Прибор «СПЕКТР-4» имеет удобный интерфейс, сенсорное управление, операционную систему с автоматическим обновлением, широкий угол обзора экрана. Двухканальная версия прибора обладает возможностью подключения основного датчика по беспроводному Bluetooth-каналу или по USB.

Основные функции

  • учёт при анализе сигнала информации о проектной длине сваи, глубине стыка, уровне предполагаемого дефекта и пр.;
  • возможность диагностики по сигналам во временной и спектральной области;
  • запись сигнала виброакустического датчика;
  • интегрирование и фильтрация сигнала;
  • выбор коэффициента усиления сигнала;
  • архивация 10 000 протоколов измерений;
  • синхронизация по удару с использованием измерительного молотка МДС-1 (для модели «СПЕКТР-4.32»);
  • возможность работы с двумя датчиками: проводным и беспроводным;
  • русский и английский язык меню и текстовых сообщений;
  • автоматическое составление отчетов.

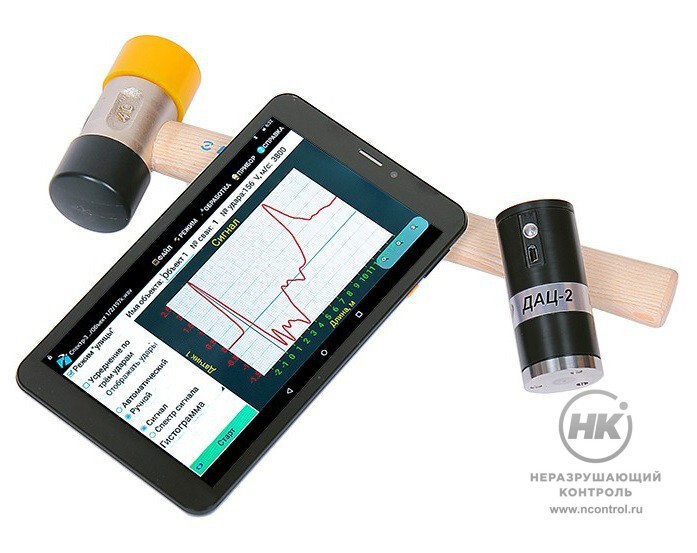

Комплектация

  • датчик виброускорения ДАЦ-2 беспроводной с Bluetooth/USB выходом;
  • молоток с демпфером и датчиком силы МДС-1 (только для «СПЕКТР-4.32»);
  • молоток с демпфером (только для «СПЕКТР-4.31»);
  • сертификат о калибровке (1 год);
  • планшетный компьютер;
  • программа связи с ПК;
  • зарядное устройство USB (2А);
  • кабели USB и переходник;
  • блок автономного питания;
  • руководство по эксплуатации;
  • кейс.

Принадлежности

  • дополнительный датчик виброускорения;
  • платформа для датчика виброускорения;
  • молоток с датчиком силы МДС-1.

Технические характеристики

Количество каналов регистрации 2
Соотношение сигнал/шум 92 дБ
Диапазон частот 10 –  23000 Гц
Частоты дискретизации 46,9 кГц
Количество линий в спектре 1000
Память, не менее 4 Гбайт
Время непрерывной работы 10 часов
Расстояние между датчиком и планшетным компьютером не менее 10 м
Диаметр датчика 38×85 мм
Размеры планшетного компьютера 206×125×11 мм
Масса датчика 0,15 кг
Масса планшетного компьютера 0,35 кг
