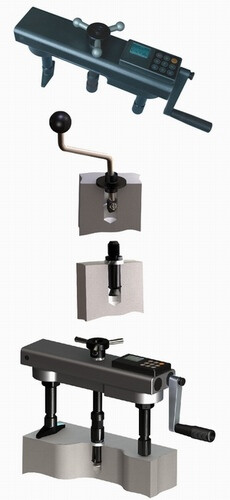

Измеритель прочности бетона (отрыв) ОНИКС-ОС
Измеритель прочности бетона (отрыв) ОНИКС-ОС
Измеритель прочности бетона (отрыв) ОНИКС-ОСопределяет прочность бетона методом отрыва со скалыванием и методом отрыва стальных дисков по ГОСТ 22690 на объектах строительства и при обследовании зданий, сооружений и конструкций.
Измеритель проводит уточнение градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с Методической инструкцией НИИЖБ МДС 62-2.01 и ГОСТ 22690, Прил. 9, а также испытание образцов горных пород, балочек, кубиков, определение адгезии, усилия вырыва анкеров (со спец. приспособлениями).
60кН
Предельное усилие вырыва анкера
Преимущества
- впервые применены новые технические решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики;
- впервые создана компактная двухцилиндровая, двухопорная конструкция гидропресса с самоустановкой оси вырыва и с винтовым креплением анкера, упрощающая установку на объект, без перекосов, регулировок и проскальзываний;
- удобное горизонтальное расположение рукояти гидропривода;
- разработано простое расточное устройство для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера;
- органично интегрированная в корпус гидропресса электроника, обеспечивающая компактность и комфорт;
- конструктивные элементы выполнены из высокопрочных и легких материалов, минимизирующих вес прибора.
Основные функции
- индикация в цифровой и графической форме заданной и фактической скоростей нагружения на графическом дисплее с подсветкой;
- индикация величины прикладываемого усилия и автоматическая фиксация усилия вырыва;
- вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера;
- Фформирование результата по испытанию от 1 до 5 участков конструкции, вычисление коэффициента вариации;
- архивация результатов (360 серий по 5 измерений) и условий испытаний в реальном времени;
- установка других градуировочных характеристик для испытания новых материалов;
- сервисная компьютерная программа, интерфейс USB / оптоинтерфейс.
Модификации
- ОНИКС-ОС-1 - исполнение с раздельным электронным блоком;
- ОНИКС-ОС-2 - совмещенное исполнение гидропресса с электронным блоком.

Документы в PDF

Базовая комплектация

- гидропресс с электронным блоком;
- комплект анкеров;
- расточное устройство;
- кондуктор угла бурения;
- аккумуляторы и зарядное устройство.
Дополнительная комплектация

- CD с программой ПК;
- резервные анкера;
- комплект ключей;
- USB-кабель (для ОНИКС-ОС-2) или блок связи с ПК (для ОНИКС-ОС-1);
- кожаный кофр.
Технические характеристики

Диапазон измерения прочности, МПа |
5...100 |
Диапазон измерения нагрузки, кН |
5...50 |
Предельное усилие вырыва анкера, кН |
60 |
Пределы основной относительной погрешности измерения нагрузки, % |
±2 |
Габаритные размеры прибора, мм |
300x70x85 |
Масса прибора, кг |
3,7 |
