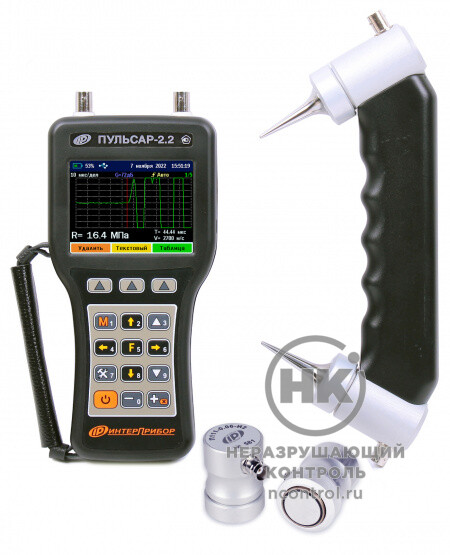

Ультразвуковой прибор с визуализацией (дефектоскоп) ПУЛЬСАР-2.2

Купить

Задать вопрос о товаре

В избранное

Сравнить

Ультразвуковой прибор «Пульсар 2.2» с функцией визуализации сигналов, предназначен для выявления дефектов в строительных конструкциях и материалах путем ультразвукового исследования. В основном используется для определения прочности, однородности и класса: бетона, кирпича и прочих материалов. Обнаружения и оценки дефектов строительных конструкций. Внесен в госреестр СИ РФ.

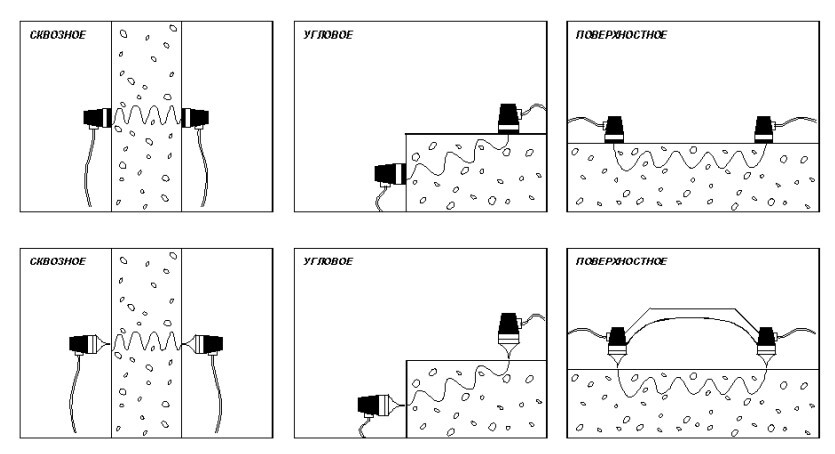

Его принцип работы основан на измерении времени прохождения акустических волн УЗ-диапазона в объекте контроля. Предназначен для оценки свойств и дефектоскопии твердых материалов по времени, скорости распространения и формы принимаемых ультразвуковых импульсов при поверхностном и сквозном прозвучивании.

500 в
Напряжение возбуждения

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации ПУЛЬСАР-2.2

Сертификаты и декларация о соответствии ПУЛЬСАР-2-2

Преимущества

Позволяет определять прочность бетона ультразвуковым методом, согласно ГОСТ 17624-87 (Бетоны. Ультразвуковой метод определения прочности), выявлять дефекты по аномальному снижению скорости и по форме визуализированных сигналов.

Прибор выпускается с базовой настройкой, ориентированный на тяжелый бетон средних марок.
Для других марок и материалов требуется градуировка прибора или корректировка настроек в условиях пользователя, согласно нормативным документам на ультразвуковой метод определения прочности бетона.

Определяет плотность и модуль упругости строительных материалов, звукового индекса абразивов по предварительно установленным градуировочным зависимостям данных параметров от скорости распространения УЗ импульсов.

Аппарат оборудован универсальными датчиками на излучение и прием с повышенной отдачей, а также датчиком поверхностного прозвучивания с фиксированной базой:

ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК);
измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам;
эллиптические износостойкие протекторы для сухого точечного контакта.

Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER (в комплектации аппарата) позволяют проводить подводное обследование гидротехнических объектов.

Яркий цветной 3,5-дюймовый TFT дисплей с высоким разрешением обеспечивает идеальную визуализацию сигналов на экране.

/6649/conversions/9ea052f9615473b20ed08c0155d07287-big.jpg

Особенности

Объекты контроля

Здания и сооружения (строительные объекты):

металлические конструкции;
бетонные и железобетонные конструкции;
каменные и армокаменные конструкции.

Настройка прибора зависит от способа прозвучивания и измеряемых параметров. К примеру, прибор позволяет выбрать базу измерения, режим работы, вид материала и его состав, калибровку (например: эталонное время), измеряемый параметр, длительность измерений и др.).

Для повышения производительности контроля целесообразно установить минимальный период, однако при контроле изделий небольших размеров и с малым затуханием ультразвука период следует увеличить, чтобы не допускать больших разбросов показаний в серии измерений.

Все произведенные установки при выключении прибора не теряются. При измерении условий измерения требуется только частичное изменение настроек.

Позволяет сохранять данные по измерениям в память прибора, архив и продолжать другие замеры. Все полученные при измерении результаты можно посмотреть непосредственно в приборе или перенести данные на компьютер, используя сервисную компьютерную программу.
Позволит сохранить результаты конкретного измерения, выводить их на печать или экспортировать их в Excel.

Рабочие условия эксплуатации

Диапазон температур – от –10 до +40 °С, относительная влажность воздуха до 80 % без конденсации влаги, атмосферное давление 84–106,7 кПа.

/6651/conversions/5a283e18cd483efa02a89c984c1d1693-big.jpg

Основные функции

Автоматическая стабилизация положения метки первого вступления
Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании
Оцифровка и визуализация А-сигналов, их анализ в режиме осциллографа и корректировка результатов измерений
Формирование результата по автоматически выполняемой серии от 2 до 10 измерений
Вычисление прочности и класса бетона
Определение глубины трещины по "российскому" и "английскому" методам
Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям
Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов
До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля
Русский и английский язык меню и текстовых сообщений
USB интерфейс и специализированная сервисная компьютерная программа

Базовая комплектация

блок электронный, чехол;
комплект кабелей 1,5 м (2 шт.)
кабель 3 м (версия 2 и 3);
контрольный образец-призма, чехол;
аккумуляторы типа АА (3 шт.);
кабель USB;
устройство зарядное USB (1 А);
программа связи с ПК на "Flash-визитке" / CD;
футляр приборный;
сумка транспортная (при комплектации Кейсом не поставляется);
руководство по эксплуатации (с отметкой о поверке).

Варианты комплектаций

Вариант 1 - датчики прозвучивания поверхности П111-0.06-И3;
Вариант 2 - датчики сквозного прозвучивания П111-0.06-И2 (2 шт.);
Вариант 3 - датчики прозвучивания поверхности П111-0.06-И3 и датчики сквозного прозвучивания П111-0.06-И2.

Технические характеристики

Диапазон измерения/показаний времени распространения УЗ импульсов, мкс (измерений)	10-100
Диапазон измерения/показаний времени распространения УЗ импульсов, мкс (показаний)	10-20000
Разрешающая способность, мкс	0,05
Пределы допускаемой основной абсолютной погрешности измерения времени распространения УЗ импульсов, мкс:
в диапазоне скоростей от 1000 до 2499 м/с	±(0,02 T0 + 0,1)
в диапазоне скоростей от 2500 до 6499 м/с	±(0,01 T0 + 0,1)
в диапазоне скоростей от 6500 до 10000 м/с	±(0,02 T0 + 0,1)
Диапазон измерения скорости распространения УЗ импульсов, м/с	1000-10000
Пределы допускаемой основной абсолютной погрешности измерения скорости распространения УЗ импульсов, м/с:
в диапазоне скоростей от 1000 до 2499 м/с	±(0,02 Vд + 10)
в диапазоне скоростей от 2500 до 6499 м/с	±(0,01 Vд + 10)
в диапазоне скоростей от 6500 до 10000 м/с	±(0,03 Vд + 10)
Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10 °С в пределах рабочего диапазона, в долях от основной погрешности, не более	0,5
Диапазон / шаг регулировки усиления, дБ	80 / 6
Напряжение возбуждения, В	500
Рабочие частоты УЗК, кГц	60±10
Объем памяти, Гбайт	до 4
Разрешение дисплея TFT	320х240
Габаритные размеры электронного блока, мм, не более	220х100х35
Масса электронного блока / датчика поверхностного прозвучивания, кг, не более	0,44 / 0,58
