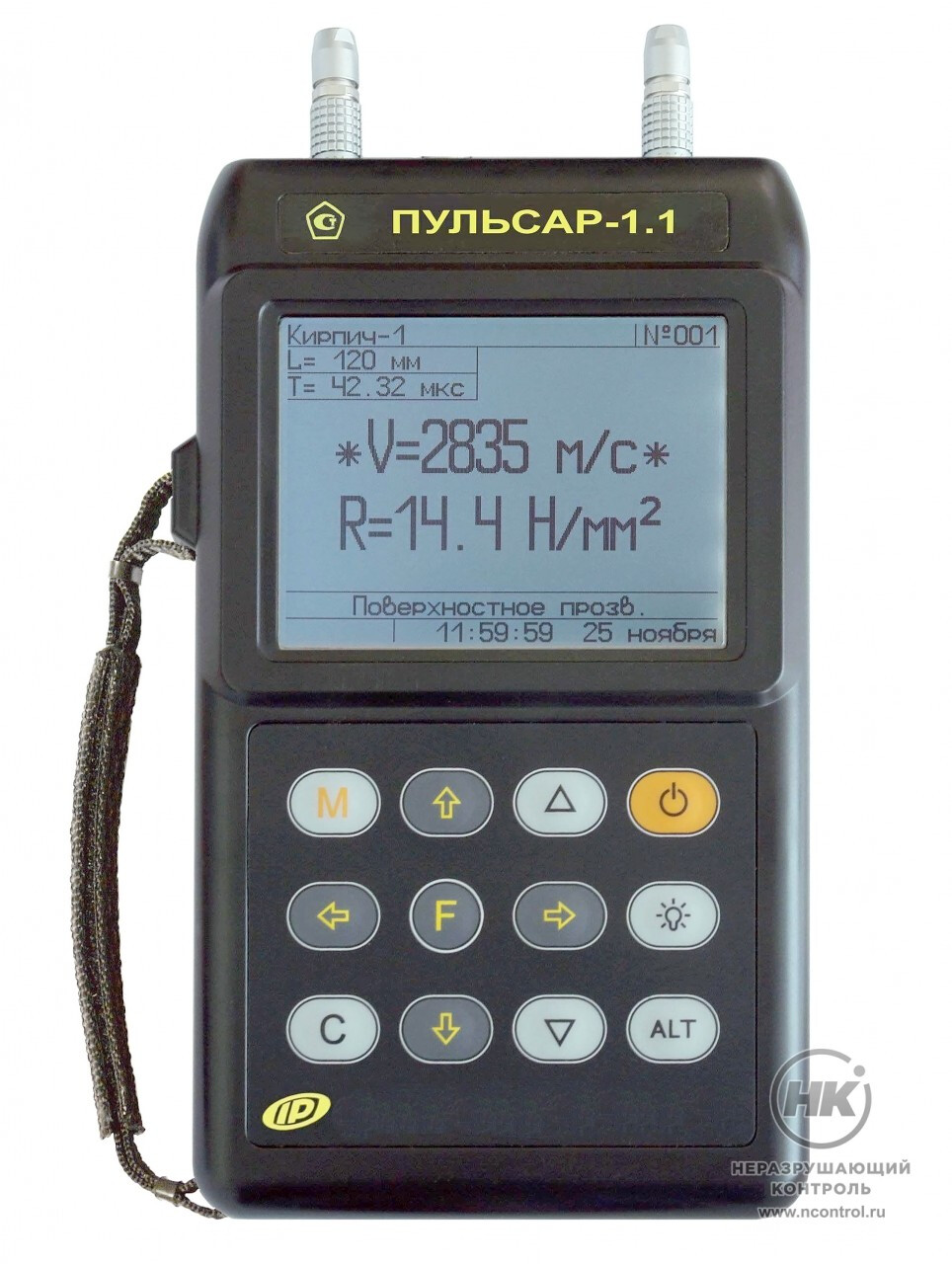

Ультразвуковой прибор для контроля прочности ПУЛЬСАР-1.1

Товар снят
с производства

Ультразвуковой прибор для контроля прочности ПУЛЬСАР-1.1 контроля прочности и однородности бетона (ГОСТ 17624, Рекомендации НИИЖБ МДС 62-2.01) в изделиях и конструкциях, на строительных объектах, при технологическом контроле, обследовании зданий, сооружений. Снят с производства.

Также прибор используют для обнаружения дефектов, измерения глубины трещин в изделиях и конструкциях, а также определения прочности кирпича (ГОСТ 24332), строительных материалов, композитов и определения плотности и модуля упругости углеграфитов, звукового индекса абразивов.

600 В
Напряжение возбуждения

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Преимущества

преобразователи новой конструкции с повышенной отдачей;
повышенное до 600 В напряжение возбуждения зондирующих импульсов;
датчик поверхностного прозвучивания: база 120 мм, удобная для стандартных образцов-кубов, сухой точечный контакт;
ручка выполнена из материала с большой задержкой ультразвука, что позволяет контролировать материалы с низкой прочностью;
компактность, эргономичность, малые габариты и вес.

Основные функции

измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании;
вычисление прочности, плотности, модуля упругости материалов по их градуировочным характеристикам, а также звукового индекса абразивов;
вычисление коэффициентов вариации и неоднородности;
вычисление глубины трещины по "Российскому" и "Английскому" методам;
оценка прочности бетонов неизвестного состава по характеристикам ЦНИИОМТП;
автоматическое формирование единичного результата по серии 6 последовательных измерений, статистически обработанных в едином цикле с отбраковкой выбросов;
память 400 серий по 15 единичных результатов, даты, времени, вида материала;
возможность установки индивидуальных зависимостей для 30 видов материалов;
сервисная программа для обработки результатов по всем видам измерений.

Базовая комплектация

электронный блок, чехол;
датчик поверхностного прозвучивания 60 кГц с комплектом кабелей (2х1,5м);

контрольный образец;
аккумуляторы и зарядное устройство.

Дополнительная комплектация

комплект преобразователей П111-0.06-И2 для сквозного прозвучивания;
диск CD с программой связи, блок связи с ПК;

конуса, протекторы, волноводы, кабели-удлинители;
чехол "Свободные руки", сумка.

Технические характеристики

Диапазон измерений времени распространения УЗ колебаний, мкс	5,0...20000
Дискретность измерения времени распространения УЗ колебаний, мкс	0,1
Пределы допускаемой основной абсолютной погрешности измерения времени распространения УЗ колебаний, %, не более	±(0,01t + 0,1)
Рабочая частота УЗ колебаний, кГц	50...100
База измерений при поверхностном прозвучивании, мм	120±3
Напряжение возбуждения, В	до 600
Габаритные размеры, мм
— электронного блока	160x120x30
— датчика поверхностного прозвучивания в сборе	240x42x95
— преобразователя для сквозного прозвучивания	Ø36x62
Масса прибора в сборе, не более, кг	1,9
