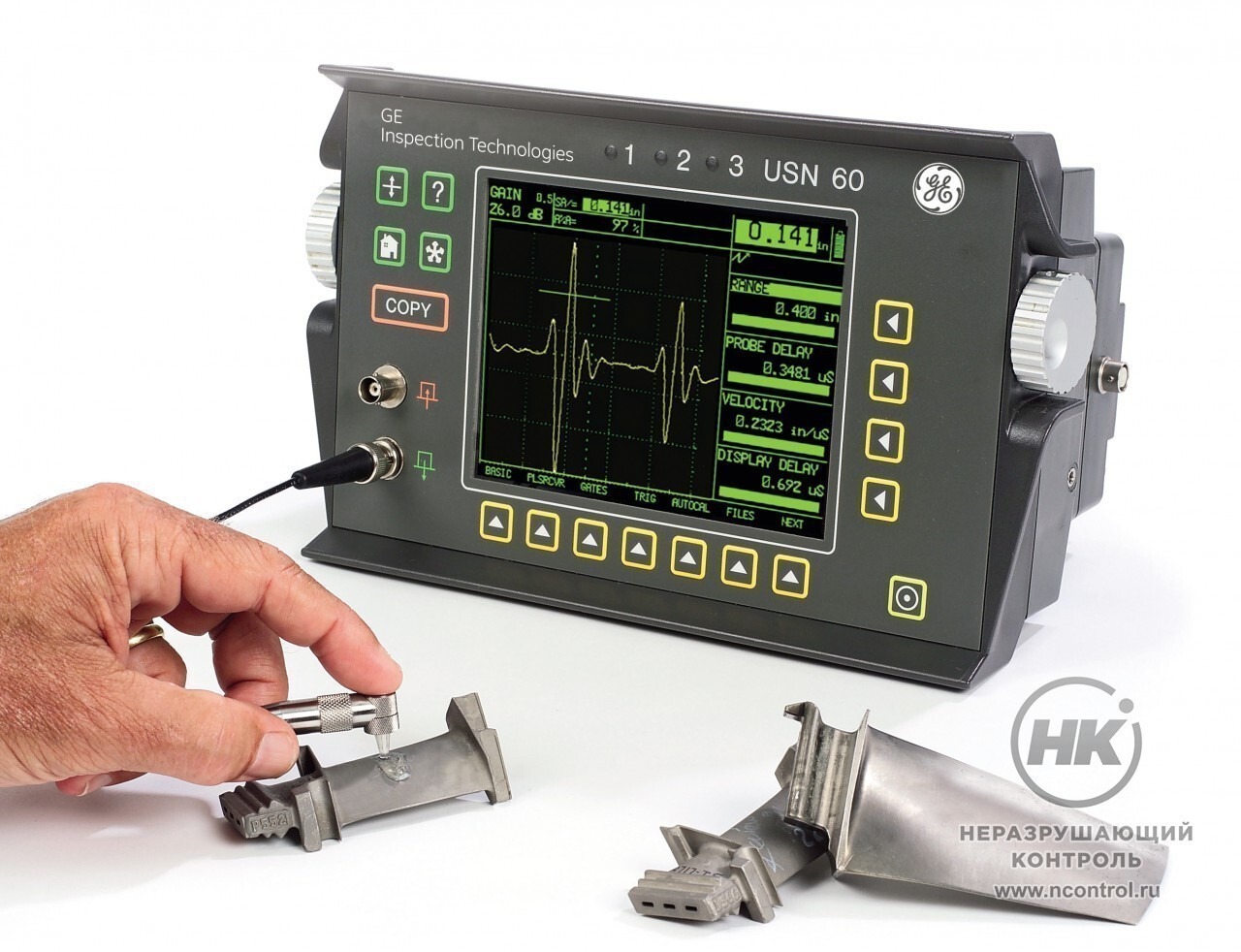

Ультразвуковой дефектоскоп USN 60

Ультразвуковой дефектоскоп USN 60 предназначен для поиска дефектов в изделиях из металла. Позволяет контролировать чугун и крупнозернистые стали. Работает с прямыми и наклонными преобразователями. Частотный диапазон: от 0,25 до 25 МГц.

Режимы работы

USN 60 работает в режимах измерения от нуля до первого эхо-сигнала, по многократным отражениям и по фронту или пику импульса. Автоматически рассчитывает и сигнализирует о местоположении дефекта при наклонном прозвучивании.

11  часов
Время непрерывной
работы

АРД-режим сравнить отражательную способность естественного дефекта, выявленного в процессе контроля, с отражательной способностью идеального искусственного дефекта.

Значения скорости, звука в материале задаются ручным вводом в прибор или по результатам одноточечной или двухточечной калибровки по образцу известной толщины.

Возможна установка максимального и минимального пределов контролируемой толщины со звуковой и визуальной индикацией выхода показаний за эти допуски.

Вывод результатов

Дефектоскоп запоминает до 200 блоков измерительной информации, включающих результаты измерений с комментариями и изображениями А-развертки. Выводит их вывод на цветной жидкокристаллический дисплей с разрешением 640 × 480 пикселей.

Система помехозащиты

Прибор оснащён системой помехозащиты. Она задаёт регулируемое число эхо-сигналов, превышающих уровень срабатывания АСД, необходимое для включения сигнализации. Это исключает её ложное включение.

Особенности

  • измерение координат дефектов, система построений АРК по эталонным отражателям и ВРЧ, с функцией встроенных электронных АРД-шкал (по дополнительному заказу) для стандартных преобразователей и заданием характеристик преобразователя любого типа, кроме раздельно-совмещенных;
  • возможность регулировки усиления приемного тракта и высоты сигналов, отображаемых в А-развертке;
  • возможность работы с принтером и компьютером;
  • возможность использования при иммерсионном контроле;
  • автоматическую сигнализацию наличия дефекта со звуковой и визуальной индикацией выхода амплитуды эхо-сигнала за установленные допуски;
  • детектирование изображаемых сигналов по положительной или отрицательной полуволне;
  • автоматическое распознавание типа преобразователя и автоматическую установку нуля;
  • режимы остроконечной и прямоугольной
    формы зондирующего импульса;
  • 4 варианта цветовых гамм дисплея.

Технические характеристики

Частотный диапазон 0,25 - 25 МГц; узкополосные: 1,2,5,10,15 МГц; широкополосные: 0,25 - 2, 10 - 25МГц
Диапазон калибровки по глубине мин. 0 - 1 мм (по стали), макс. 0 - 28 м
Скорость звука 250 - 16000 м/с
Смещение изображения от - 20 до 3500 мкс (от - 60 мм до 10,5 м по стали)
Компенсация задержки в призме 0 - 999,9 мкс
Регулировка усиления 0 - 110 дБ, ступенями: 0,1; 0,5; 1; 2; 6; 12 дБ
Частота следования импульсов 15 - 6000 Гц
Форма представления сигналов двух- или однополупериодное детектирование по положительной иои отрицательной полуволне, ВЧ-представление, 4-х ступенчатое демпфирование
Отсечка до 80%
Измерение амплитуды в % от высоты экрана, в дБ по отношению к опорному уровню
Измерение расстояния по фронту или по пику сигнала
ВРЧ до 16 опорных точек, динамический диапазон 40 дБ, крутизна 6 дБ/мкс
Внутренняя память 100 блоков настройки с изображениями сигналов, запоминание результатов измерения толщины в файлах различного формата
Интерфейс RS 232 C, ввод и вывод данных, параллельный порт
Питание блок литий-ионных аккумуляторов, металл-гидридные или никель-кадмиевые аккумуляторы, 6 шт. (9 А/ч) или сухиа батареи
Время работы от батарей до 8 часов от блока литий-ионных аккумуляторов
Размеры 282 х 171 мм х 159 мм
