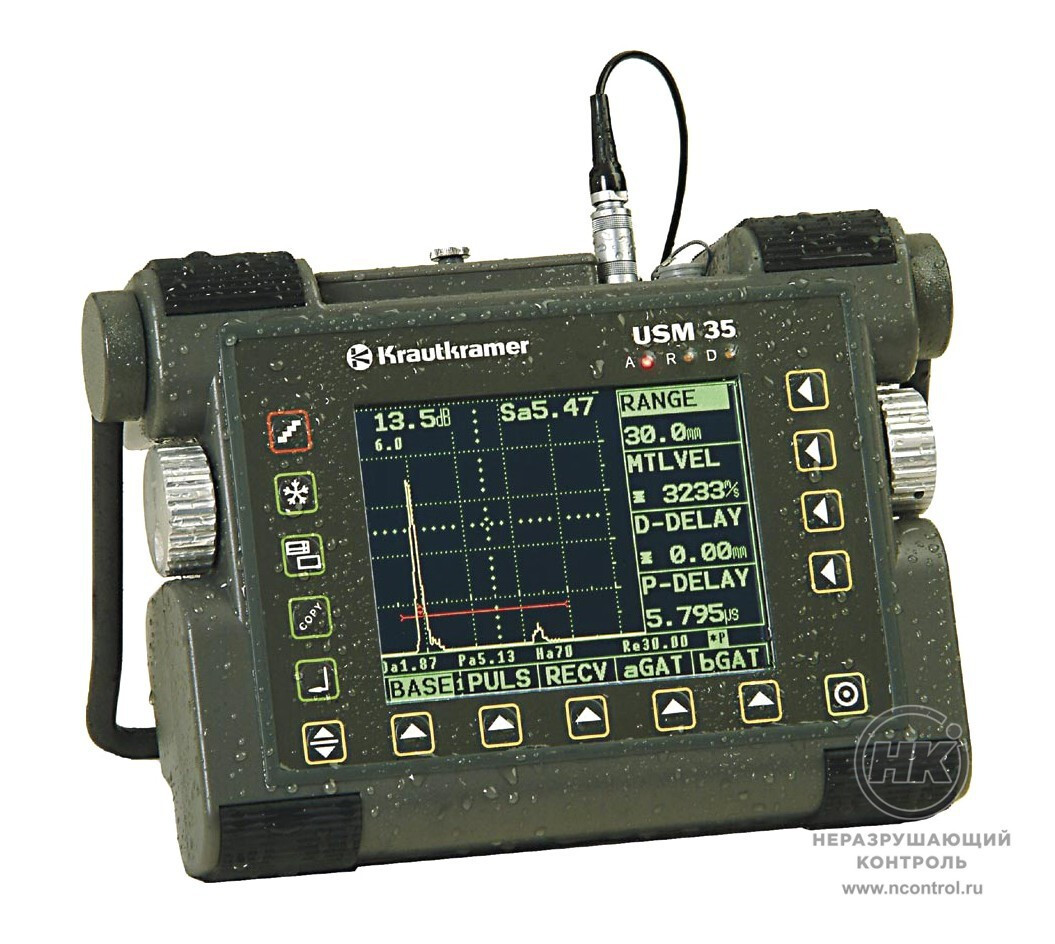

Ультразвуковой дефектоскоп Krautkramer USM 35X

Ультразвуковой дефектоскоп Krautkramer USM 35X предназначен для поиска дефектов
в изделиях из металла. Работает в режиме толщиномера. Частотный диапазон:
от 0,5 до 20 МГц. Снят с производства, замена — Krautkramer USM 36.

Дефектоскоп выпускается в трёх версиях:

1. Krautkramer USM 35X — стандартное исполнение.
2. Krautkramer USM 35X DAC — исполнение с возможностью построения АРК и ВРЧ.
3. Krautkramer USM 35X S — исполнение с возможностью построения АРК, ВРЧ и электронными АРД шкалами для 24-х типов преобразователей.

14  часов
Время непрерывной
работы

Особенности

  • интерфейс VGA для подключения внешнего монитора;
  • полуавтоматическая калибровка по двум точкам.

Технические характеристики

Частотный диапазон 0,2 – 1 МГц, 0,5 – 4 МГц, 0,8 - 8 МГц , 2 – 20 МГц,;
Диапазон калибровки по глубине

мин. 0 – 0,5 мм +10%

0 – 9999 мм + 10% (для диапазона 0,2 – 1 МГц и 0,5 – 4 МГц);

0 – 1400 мм + 10% (для диапазона 0,8 – 8 МГц и 2 – 20 МГц);

Задание скорости звука 1000 – 15000 м /с, регулируется с шагом 1 м/с;
Регулировка усиления

0 – 110 дБ ступенями 0.5/1/2/6/12 дБ, плавная регулировка.

положение 0 – блокировка изменения усиления;

АСД два независимых стробирующих импульса;
Отсечка линейная, компенсированная, с шагом 1%;
Оценка параметров эхо-сигналов измерение пути и разницы в расстояниях, глубины залегания и расстояния до проекции дефекта на поверхность; измерение амплитуды эхо-сигнала в % относительно высоты экрана, в дБ относительно кривой амплитуда-расстояние (USM 35Х DAC), в дБ относительно кривой АРД иликак экв. диаметр дискового отражателя (USM 35ХS)
Индикатор цветной ЖК TФT индикатор, 116 мм х 87 мм, размер изображения сигналов 116 х 80 х мм (320 х 220 точек);
Выходные сигналы RS 232, двухсторонний; синхронизация, срабатывание АСД, напряжение, пропорциональное амплитуде сигнала и расстоянию по лучу;
Встроенная память 800 блоков параметров настройки, включая изображение сигналов или на экране, описание (заключение), каталог;
Диапазон раб. температур от 0 °C до +60 °C; от -10 °C по результатам дополнительных испытаний
Питание литиевые батареи, 6 никель-кадмиевых, металл-гидридных аккумуляторов; сеть переменного тока 85 – 265 В от входящего в комплект блока питания
Продолжительность работы от комплекта батарей 14 часов от литиевых батарей (6,6 Ачас), около 3 часов от металл-гидридных аккумуляторов емкостью 3 Ачас
Размеры 100 × 255 × 177 мм;
Масса 2,2 кг, включая источники автономного питания
