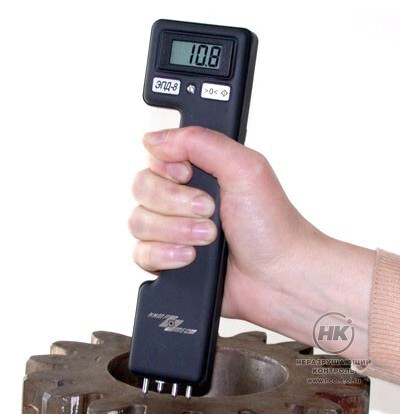

ЭПД-8 — электропотенциальный дефектоскоп, предназначенный для измерения глубины поверхностных трещин на изделиях, изготовленных из различных сталей и чугунов. Единый эргономичный корпус совмещает электронный блок с измерительным зондом.
Прибор измеряет падение напряжения на краях трещины при протекании тока по изделию в направлении, перпендикулярном трещине. Трещиномер ЭПД-8 подходит для исследования объектов из углеродистых сталей, низко- и высоколегированных, включая аустенитные нержавеющие.
1–20 мм
Диапазон измерений глубины трещин
| Диапазон измерений глубины трещин | 1 – 20 мм |
|---|---|
| Диапазон показаний | 1 – 100 мм |
| Разрешение дефектоскопа | 0,1 мм |
| Предел допускаемой абсолютной погрешности: | |
| – на образце-имитаторе с искусственными трещинами | ±(0,1·Н+0,5) мм, где Н — измеряемая величина |
| –на электрическом эквиваленте | ±(0,03·Н+0,2) мм,где Н — измеряемая величина |
| Дисплей | жидкокристаллический |
| Питание | батарея 6F22 |
| Рабочее напряжение питания | 6 – 9 В |
| Потребляемый ток | не более 12 мА |
| Средняя наработка на отказ | не менее 5 000 часов |
| Габариты | 205×57×22 мм |
| Масса | 280 г с батареей питания |
