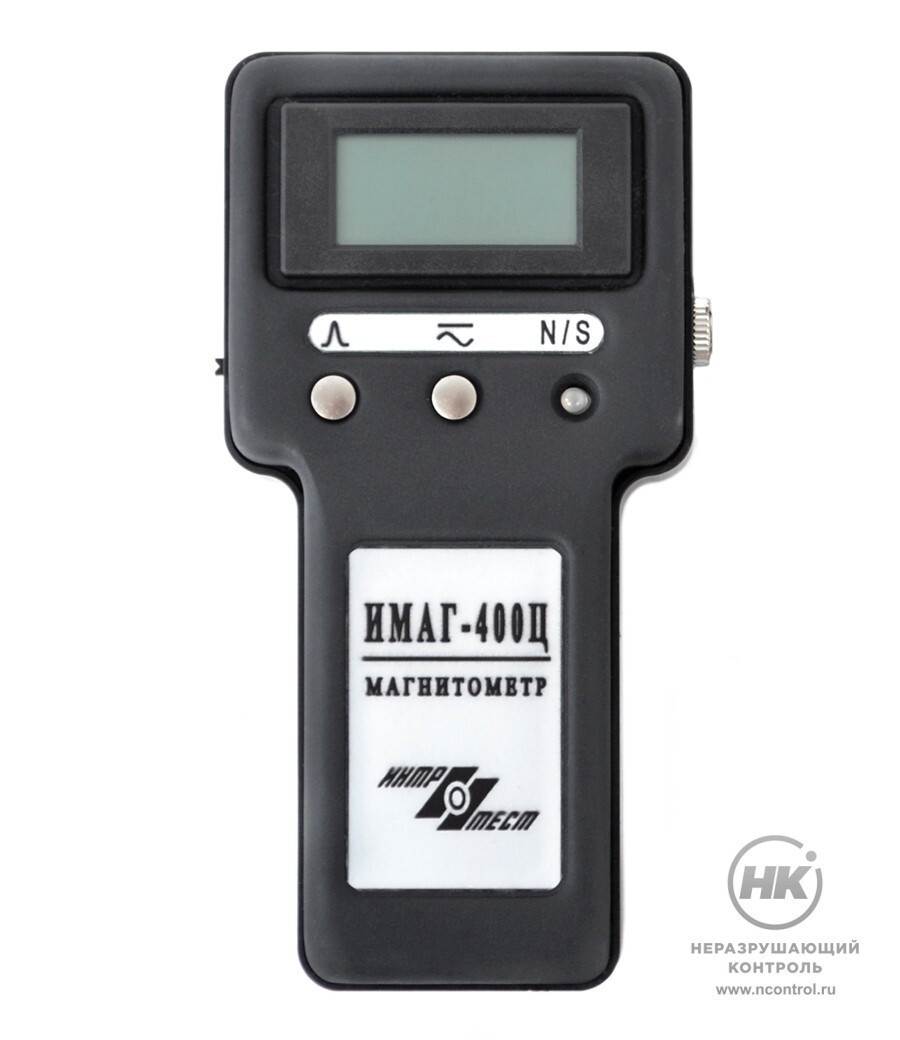

Магнитометр ИМАГ-400 Ц

ИМАГ-400Ц — портативный прибор с преобразователем Холла для измерения напряжённости магнитного поля. Имеет два режима работы: импульсный и непрерывный. Применяется для определения степени намагничивания изделия во время проведения магнитопорошкового контроля и для прочих магнитных измерений. Диапазон показаний прибора: 1 – 750 А/см.

Магнитометр ИМАГ-400Ц может применяться для выполнения измерений при контроле изделий, намагниченных различными видами электрического тока. В соответствии с ГОСТ 21105 это может быть постоянный ток, переменный и выпрямленный ток промышленной частоты. Есть возможность измерения амплитуды однократного импульса поля.

С помощью ИМАГ-400Ц можно измерять тангенциальную и нормальную составляющие напряжённости магнитного поля на поверхности деталей, которые подвергаются магнитопорошковому контролю методом приложенного поля. Во всех перечисленных случаях прибор будет показывать максимальное значение напряжённости или индукции поля в единицах на выбор пользователя — А/см или мТл.
Перейти к техническим характеристикам.

1750  А/см
Диапазон показаний магнитометра

Устройство и органы управления магнитометром ИМАГ-400Ц

Импульсный режим

  • Предназначен для измерения однократных импульсов поля.
  • После расположения преобразователя на поверхности изделия подаётся намагничивающий импульс.
  • Показания на дисплее магнитометра ИМАГ-400Ц отображаются с точностью до 3 единиц младшего разряда и длительностью не менее 20 секунд.

Непрерывный режим

  • Предназначен для измерения постоянных, переменных, пульсирующих полей.
  • На дисплее магнитометра ИМАГ-400Ц отображается значение тангенциальной составляющей напряжённости постоянного поля либо максимальное значение напряжённости переменного/пульсирующего поля.

Тангенциальная и нормальная составляющие вектора напряжённости магнитного поляТангенциальная и нормальная составляющие вектора напряжённости магнитного поля

В разных точках на поверхности намагниченной детали направление вектора H может быть различно, при этом изменяется соотношение нормальной Hn и тангенциальной Ht составляющих. При соотношении Hn/Ht>3 вектор магнитной индукции B в металле направлен вдоль полости трещины, поле рассеяния не образуется, и над трещиной магнитный порошок не скапливается.

Схема возникновения эффекта Холла

Принцип работы

Для определения значения напряжённости магнитного поля в составе магнитометра ИМАГ-400Ц используется преобразователь Холла или магниточувствительный элемент Холла, Hall Element. Конструктивно он состоит из полупроводниковой прямоугольной пластинки, к которой присоединены четыре электрических вывода.

Принцип работы датчика основан на эффекте Холла — возникновении поперечной разности потенциалов при помещении проводника с постоянным током в магнитное поле.

Эффект Холла проиллюстрирован на схеме слева. При пропускании тока через клеммы «а» полупроводниковой пластины, помещённой в поле магнита, на боковых клеммах «б» появляется напряжение.

Особенности

  • в приборе реализован метод измерения напряжённости магнитного поля преобразователем Холла;
  • ось чувствительности преобразователя ориентирована перпендикулярно торцевой
    поверхности его корпуса;
  • поддерживаются импульсный и непрерывный режимы измерения;
  • двухцветный светодиод показывает направление поля, а когда измеряется переменное поле, будут гореть оба цвета;
  • для экономии заряда батареи питание на магнитометр подаётся только при нажатии одной из кнопок;
  • индикация заряда батареи на дисплее.

Стандартная комплектация

  • электронный блок магнитометра;
  • преобразователь Холла с соединительным кабелем;
  • батарея 6LR61;
  • оправка для закрепления преобразователя в соленоиде;
  • руководство по эксплуатации;
  • футляр.

Принадлежности

Для проведения измерений в местах с ограниченным доступом, например, в углах или пазах, может использоваться специальный щелевой преобразователь для магнитометра ИМАГ-400Ц.

Чувствительный элемент и все его параметры аналогичны датчику из основной комплектации. Принципиально отличаются только форма и размеры.

Щелевой преобразователь для ИМАГ-400ЦЩелевой преобразователь для ИМАГ-400Ц

Местоположение и габариты чувствительного элемента щелевого преобразователя

Для регулярной проверки работоспособности магнитометра ИМАГ-400Ц служит контрольный образец магнитного поля КОМП-2. В образец встроен постоянный магнит, а также имеется углубление для позиционирования преобразователя. На образце указано соответствующее значение напряжённости магнитного поля, которое должно выводиться на дисплее прибора во время проверки. Погрешность измерения может составлять не более ±6%.

Проверка ИМАГ-400Ц с помощью образца КОМП-2 с щелевым преобразователемПроверка ИМАГ-400Ц с помощью образца КОМП-2 со щелевым преобразователем
Проверка ИМАГ-400Ц с помощью образца КОМП-2 со стандартным преобразователемПроверка ИМАГ-400Ц с помощью образца КОМП-2 со стандартным преобразователем

Технические характеристики

Диапазон показаний 1 – 750 А/см 0,1 – 95 мТл
Диапазон измерений 2 – 700 А/см 0,2 – 88 мТл
Значение единицы младшего разряда 1 А/см 0,1 мТл
Предел допускаемого значения абсолютной погрешности ±(0,03·Н+2) А/см, где Н — измеряемая величина напряжённости или индукции поля  ±(0,03·В+0,2) мТл, где В — измеряемая величина напряжённости или индукции поля
Питание батарея 6LR61
Рабочее напряжение питания 6 – 9 В
Потребляемый ток не более 12 мА
Средняя наработка на отказ не менее 5 000 часов
Среднее время восстановления работоспособного состояния не более 60 мин
Установленный срок службы не менее 8 лет
Габариты электронного блока 110×55×25 мм
Масса электронного блока с батареей питания 0,2 кг
