Ультразвуковой твердомер «УЗИТ-3»

Купить

Задать вопрос о товаре

В избранное

Сравнить

Портативный ультразвуковой твердомер «УЗИТ-3» измеряет методом ультразвукового импеданса твердость на поверхности изделий из конструкционной стали и близких по модулю упругости материалов. Результаты измерений регистрируются в единицах шкал Бринелля и Роквелла.

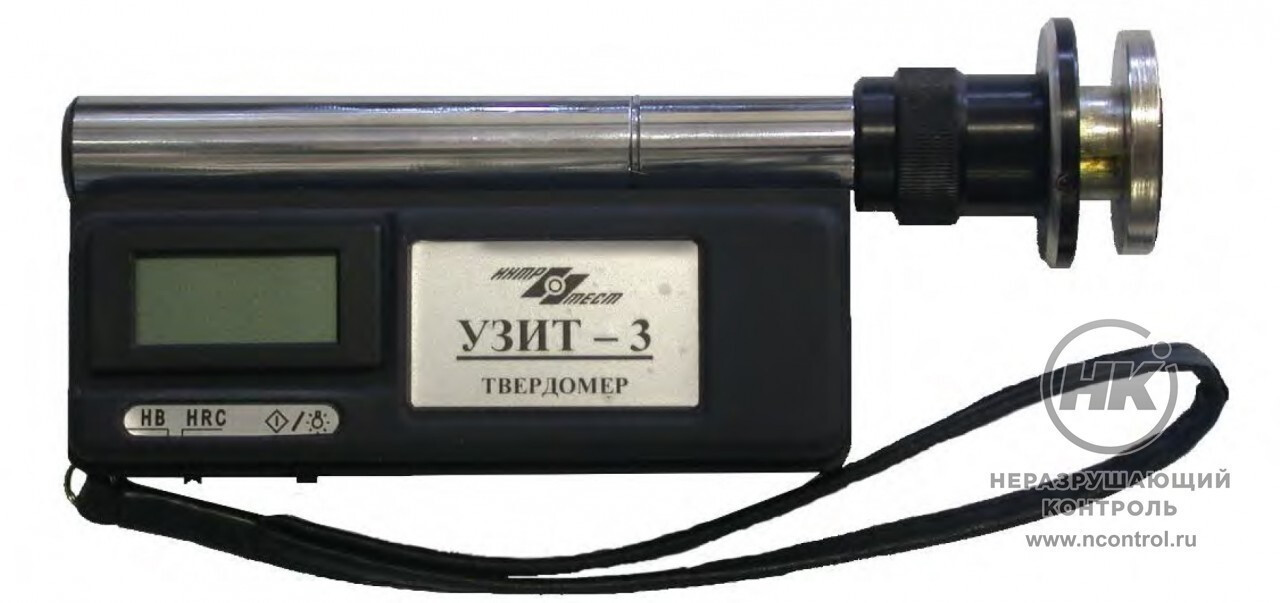

Ультразвуковой твердомер «УЗИТ-3» конструктивно состоит из электронного блока, помещенного в металлический корпус. Жестко соединен с датчиком цилиндрической формы с алмазной пирамидой на конце.

+40 °C
Максимальная температура рабочего диапазона

Демонстрация метода ультразвукового импеданса на образцах разной твердости

Прибор регистрирует твёрдость при контакте магнитострикционного стержня с поверхностью изделия. Колебания стержня возникают от генератора с двумя катушками, размещенного в электронном блоке.

Алмазная пирамидка на конце стержня также колеблется и при соприкосновении с материалом оставляет на его поверхности очень маленькое (меньше 100 μm) углубление. Чем большую твёрдость имеет материал, тем меньшее углубление оставит на его поверхности алмазная пирамидка.Электронная схема измерителя преобразует частоту сигнала колебаний стержня и выводит на ЖК-дисплей число, соответствующее твердости изделия в единицах шкал Бринелля или Роквелла.

Процесс работы

Элементы панели управления на корпусе толщиномера и съемные детали

Документы в PDF

Скачать карточку в формате PDF

Описание типа СИ 21303-11

Руководство по эксплуатации

Комплектация

измеритель твёрдости УЗИТ-3;
насадка для работы на плоских поверхностях;
опорное кольцо для цилиндрических поверхностей;
батарея 6LR61, 6F22;
руководство по эксплуатации РЭ 427113-002-20872624-2011 1;
методика поверки МП 427113-002-20872624-2011;
футляр.

Дополнительная комплектация

Возможна комплектация штативом для контроля малогабаритных изделий.

Поверка

Методика поверки МП 427113-002-20872624-2011 "Измерители твердости ультразвуковые УЗИТ-3. Методика поверки", утверждённому ГЦИ СИ ФБУ "УРАЛТЕСТ" 21 октября 2011 г.

Периодичность проведения поверки 1 год.

Технические характеристики

Диапазон измерений твёрдости по основным шкалам:
-по шкале Роквелла, 20-35	+-2,0
-по шкале Роквелла, 35-70	+-2,0
-по шкале Бринелля	+-1,5
Рабочее напряжение питания, В	от 7,5 до 9,0
Потребляемый ток	не менее 2 мА
Рабочий диапазон температур	от + 5 до + 40
Габаритные размеры, мм	150х65х35
Масса без батареи, кг	не более 0, 25 кг
Средний срок службы	не менее 8 лет
Наработка на отказ	не менее 8 000 часов
