Установка магнитоизмерительная МК-3Э

Купить

Задать вопрос о товаре

В избранное

Сравнить

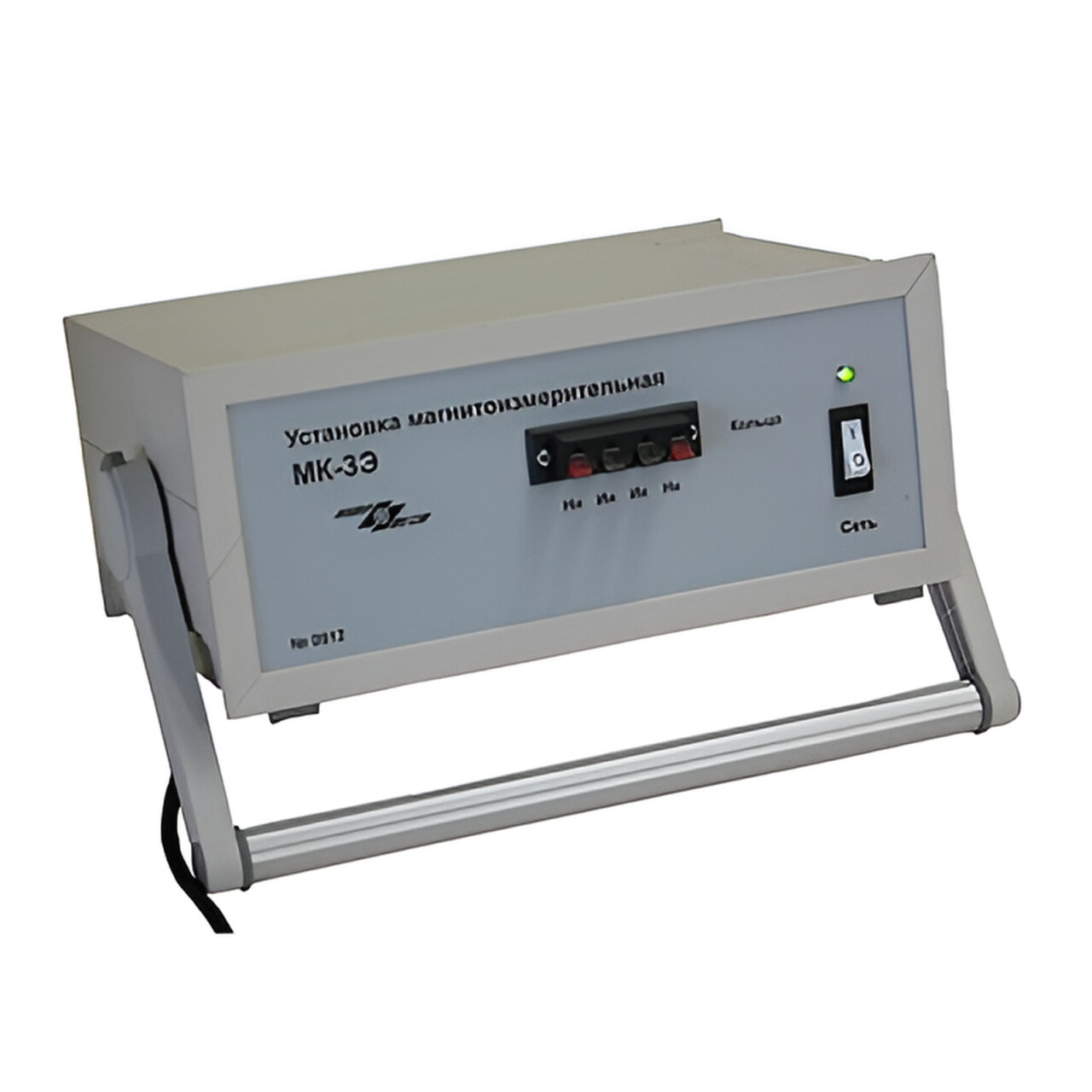

Установка магнитоизмерительная МК-3Э предназначена для измерения магнитных характеристик кольцевых образцов магнитно-мягких сплавов и электротехнической стали в постоянном магнитном поле в соответствии с ГОСТ 8.377, а также протяженных образцов в соленоиде типа СД-3 и пермеаметре средних полей типа ПСП-2. Применяется взамен установки БУ-3.

Магнитоизмерительная установка МК-3Э предназначена для автоматического измерения магнитных характеристик кольцевых и протяженных образцов магнитных материалов по методике ГОСТ 8.377 и в квазистатическом режиме на заданной частоте (0.1-50Гц). Материал образцов – магнитные сплавы, электротехнические стали и другие материалы.

0.0005-10 А.
Диапазон изменения намагничивающего тока

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Установка работает в комплекте с PC IBM не ниже 486 с установленной ОС Windows 95, Windows 98, Windows NT4, Windows ME, Windows 2000.Принцип работы установки заключается в перемагничивании образца по петле гистерезиса и намагничивании по основной кривой намагничивания в постоянном поле по задаваемому режиму, измерении магнитной индукции и напряженности поля в точках петли гистерезиса и кривой намагничивания посредством коммутации намагничивающего поля и вычислении магнитных характеристик измеряемого образца.

Измеренные значения отображаются на видеомониторе графически и в цифровом виде и записываются в файлы на жестком диске, которые могут импортироваться в MS Exсel для последующей работы практически во всех приложениях.

Изготовление и поставка приборов в течение 3-х месяцев. Изготовитель осуществляет гарантийное и послегарантийное обслуживание поставленных установок. Цена может изменяться в зависимости от объема требований Заказчика к реализации режима измерения и программному обеспечению.

Преимущества

Измерения выполняются автоматически по заданному режиму и могут включать в себя:

размагничивание образца знакопеременным полем с уменьшающейся амплитудой;
определение диапазона измерения петли гистерезиса при циклическом изменении поля от +Hmax до –Hmax и обратно и предварительное определение коэрцитивной силы, остаточной индукции и максимального поля и выбор диапазона основного измерения петли гистерезиса и кривой намагничивания;
размагничивание перед основным измерением петли гистерезиса;
магнитная подготовка, посредством многократной коммутации максимального поля;
измерение петли гистерезиса и определение ее характеристик;
измерение точек петли гистерезиса выполняется по ГОСТ 8.377: поле уменьшается от +Hm до +Hi, выдерживается и переключается до отрицательного максимального значения –Hm и выдерживается. Затем поле изменяется от –Hm до +Hi, выдерживается и вновь переключается до отрицательного максимального значения –Hm. В результате измеряются значения индукции на восходящей и нисходящей ветвях петли гистерезиса в поле Hi;
определение коэрцитивной силы по формуле:, где B1c – минимальное положительное значение индукции в поле H1c и B2c – минимальное по абсолютной величине отрицательное значение индукции в поле H2c. Точки B1c, B2c удовлетворяют условиям:B1C > 0.5*Bm, | B1C-0.5*Bm | 0.03*Bm,B2C < 0.5*Bm, | B2C-0.5*Bm | 0.03*Bm. Определение остаточной индукции посредством определения аппроксимирующей параболы по нескольким значениям индукции в ближайших к нулю полях, и точка ее пересечения с осью ординат принимается за величину остаточной индукции;
размагничивание перед измерением основной кривой намагничивания;
измерение коммутационной кривой намагничивания;
измерение точек основной кривой намагничивания по ГОСТ 8.377: поле увеличивают от нуля до максимального значения, при этом в каждой измеряемой точке выполняют несколько переключений, и измеренные значения индукции усредняют;
определение максимальной магнитной проницаемости посредством определения аппроксимирующей параболы по пяти точкам вблизи максимального значения в координатах ln(H),B, и ее максимум принимается за значение максимальной магнитной проницаемости;
размагничивание перед измерением начальной магнитной проницаемости;
измерение начальной магнитной проницаемости. Определение начальной магнитной проницаемости посредством измерения точек начального участка кривой намагничивания с повышенной точностью и определения величины начальной проницаемости по аппроксимирующим формулам. Дополнительно, всегда выполняется определение проницаемостей в полях 0.04 и 0.08 А/м;
определение магнитной проницаемости в заданном поле посредством определения аппроксимирующей параболы по пяти точкам вблизи заданной величины поля, и ее значение в этом поле принимается за величину магнитной проницаемости;
размагничивание перед измерением площадей петель гистерезиса;
измерение площадей частных петель гистерезиса посредством интегрирования измерительного сигнала при переключении поля от +Hi до –Hi и обратно в каждой измеряемой точке основной кривой намагничивания.

Особенности

измерения выполняются строго по методике ГОСТ 8.377;
адаптация режима измерения и программного обеспечения под требования заказчика;

полностью заменяет установку БУ-3 и превосходит ее по метрологическим характеристикам.

Комплектация

электронный блок с измерительно-управляющим устройством и источником стабилизированного намагничивающего тока кольцевого образца;
руководство по эксплуатации;
дискета с дистрибутивом программного обеспечения;
свидетельство органа Госстандарта России о первичной поверке;
блок питания с управляемым источником стабилизированного намагничивающего тока соленоида типа СД-3;
стандартные образцы предприятия.

Измеряемые характеристики

магнитная петля гистерезиса и основная кривая намагничивания B(H) поточечно;
коэрцитивная сила по индукции HcB;
остаточная индукция Br, значения индукции B в заданных магнитных полях;
максимальная mm и начальная mн магнитные проницаемости;
проницаемость в заданном поле;
потери на гистерезис на частных и предельном циклах перемагничивания;
и другие.

Относительные погрешности измерения

точек магнитной петли гистерезиса и основной кривой намагничивания B(H) по индукции не более + 3 % и по напряженности поля не более 2 %;
коэрцитивной силы по индукции HcB не более + 2 %;
остаточная индукция Br с погрешностью не более + 3 %;
начальная магнитная проницаемость mн с погрешностью не более + 8 %;
максимальная магнитная проницаемость mm с погрешностью не более + 5 %.
