Субминиатюрные наклонные совмещённые ПЭП П121

Субминиатюрные наклонные совмещённые преобразователи применяются в случаях, когда требование минимизации габаритных размеров предъявляется к высоте датчика.

Преобразователь общего назначения. При маркировке используется следующий принцип: первые две цифры — кодировка частоты, вторые две цифры — кодировка угла ввода. Диапазон углов ввода: от 40 до 90 градусов.

П 121
Тип преобразователя

Особенности

  • корпус из алюминиевого сплава с покрытием;
  • частота УЗ колебаний 5 МГц;
  • имеют стандартный разъём Lemo00 на кабельном выводе.

Технические характеристики

Наименование преобразователя Маркировка по ГОСТу Частота Угол ввода Размер пьезоэлемента Габариты
AW5040 П121-5-40-АММ-002 5 МГц 40° 4×4 мм 12×6×9 мм
AW5050 П121-5-50-АММ-002 5 МГц 50° 4×4 мм 12×6×9 мм
AW5060 П121-5-60-АММ-002 5 МГц 60° 4×4 мм 12×6×9 мм
AW5065 П121-5-65-АММ-002 5 МГц 65° 4×4 мм 12×6×9 мм

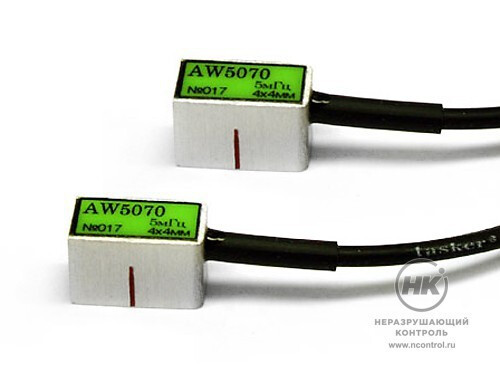

AW5070 П121-5-70-АММ-002 5 МГц 70° 4×4 мм 12×6×9 мм
AW5075 П121-5-75-АММ-002 5 МГц 75° 4×4 мм 12×6×9 мм
AW5090 П121-5-90-АММ-002 5 МГц 90° 4×4 мм 12×6×9 мм
