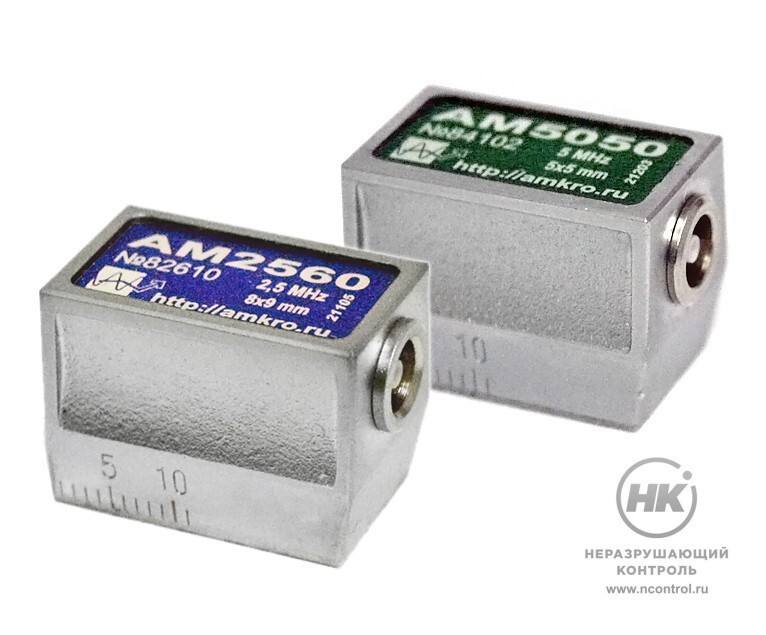

Миниатюрные наклонные совмещённые ПЭП П121

Миниатюрные наклонные совмещённые преобразователи предназначены для контроля труднодоступных мест изделий. Имеют малые габариты корпуса и различные размеры пьезоэлементов.

Преобразователь общего назначения. При маркировке используется следующий принцип: первые две цифры — кодировка частоты, вторые две цифры — кодировка угла ввода. Диапазон углов ввода: от 40 до 90 градусов.

П 121
Тип преобразователя

Особенности

  • серия AM имеет разъём Lemo 00;
  • серия AZ имеет разъём Microdot;
  • корпус из алюминиевого сплава с гальваническим покрытием.

Технические характеристики

Наименование преобразователя Маркировка по ГОСТу Частота Угол ввода Размер пьезоэлемента Габариты
AM1840 П121-1,8-40-АММ-001 1,8 МГц 40° 9×9 мм 24×15×18 мм
AM1845 П121-1,8-45-АММ-001 1,8 МГц 45° 9×9 мм 24×15×18 мм
AM1850 П121-1,8-50-АММ-001 1,8 МГц 50° 9×9 мм 24×15×18 мм
AM1855 П121-1,8-55-АММ-001 1,8 МГц 55° 9×9 мм 24×15×18 мм
AM1860 П121-1,8-60-АММ-001 1,8 МГц 60° 9×9 мм 24×15×18 мм
AM1865 П121-1,8-65-АММ-001 1,8 МГц 65° 9×9 мм 24×15×18 мм
AM1870 П121-1,8-70-АММ-001 1,8 МГц 70° 9×9 мм 24×15×18 мм
AM1890 П121-1,8-90-АММ-001 1,8 МГц 90° 9×9 мм 24×15×18 мм
AM2540 П121-2,5-40-АММ-001 2,5 МГц 40° 8×9 мм 24×15×18 мм
AM2545 П121-2,5-45-АММ-001 2,5 МГц 45° 8×9 мм 24×15×18 мм
AM2550 П121-2,5-50-АММ-001 2,5 МГц 50° 8×9 мм 24×15×18 мм
AM2555 П121-2,5-55-АММ-001 2,5 МГц 55° 8×9 мм 24×15×18 мм
AM2560 П121-2,5-60-АММ-001 2,5 МГц 60° 8×9 мм 24×15×18 мм
AM2570 П121-2,5-70-АММ-001 2,5 МГц 70° 8×9 мм 24×15×18 мм
AM2575 П121-2,5-75-АММ-001 2,5 МГц 75° 8×9 мм 24×15×18 мм
AM2590 П121-2,5-90-АММ-001 2,5 МГц 90° 8×9 мм 24×15×18 мм
AM5040 П121-5-40-АММ-001 5 МГц 40° 5×5 мм 24×15×18 мм
AM5045 П121-5-45-АММ-001 5 МГц 45° 5×5 мм 24×15×18 мм
AM5050 П121-5-50-АММ-001 5 МГц 50° 5×5 мм 24×15×18 мм
AM5055 П121-5-55-АММ-001 5 МГц 55° 5×5 мм 24×15×18 мм
AM5060 П121-5-60-АММ-001 5 МГц 60° 5×5 мм 24×15×18 мм
AM5065 П121-5-65-АММ-001 5 МГц 65° 5×5 мм 24×15×18 мм
AM5070 П121-5-70-АММ-001 5 МГц 70° 5×5 мм 24×15×18 мм
AM5075 П121-5-75-АММ-001 5 МГц 75° 5×5 мм 24×15×18 мм
AM5090 П121-5-90-АММ-001 5 МГц 90° 5×5 мм 24×15×18 мм
AM1040 П121-10-40-АММ-001 10 МГц 40° 4×4 мм 24×15×18 мм
AM1045 П121-10-45-АММ-001 10 МГц 45° 4×4 мм 24×15×18 мм
AM1050 П121-10-50-АММ-001 10 МГц 50° 4×4 мм 24×15×18 мм
AM1055 П121-10-55-АММ-001 10 МГц 55° 4×4 мм 24×15×18 мм
AM1060 П121-10-60-АММ-001 10 МГц 60° 4×4 мм 24×15×18 мм
AM1065 П121-10-65-АММ-001 10 МГц 65° 4×4 мм 24×15×18 мм
AM1070 П121-10-70-АММ-001 10 МГц 70° 4×4 мм 24×15×18 мм
AM1075 П121-10-75-АММ-001 10 МГц 75° 4×4 мм 24×15×18 мм
AM1090 П121-10-90-АММ-001 10 МГц 90° 4×4 мм 24×15×18 мм
AZ5040 П121-5-40-АММ-002 5 МГц 40° 5×5 мм 20×10×9 мм
AZ5050 П121-5-50-АММ-002 5 МГц 50° 5×5 мм 20×10×9 мм
AZ5060 П121-5-60-АММ-002 5 МГц 60° 5×5 мм 20×10×9 мм
AZ5065 П121-5-65-АММ-002 5 МГц 65° 5×5 мм 20×10×9 мм
AZ5070 П121-5-70-АММ-002 5 МГц 70° 5×5 мм 20×10×9 мм
AZ5075 П121-5-75-АММ-002 5 МГц 75° 5×5 мм 20×10×9 мм
AZ5090 П121-5-90-АММ-002 5 МГц 90° 5×5 мм 20×10×9 мм
AZ1040 П121-10-40-АММ-002 10 МГц 40° 4×4 мм 20×10×9 мм
AZ1060 П121-10-60-АММ-002 10 МГц 60° 4×4 мм 20×10×9 мм
AZ1065 П121-10-65-АММ-002 10 МГц 65° 4×4 мм 20×10×9 мм
AZ1070 П121-10-70-АММ-002 10 МГц 70° 4×4 мм 20×10×9 мм
AZ1075 П121-10-75-АММ-002 10 МГц 75° 4×4 мм 20×10×9 мм
AZ1090 П121-10-90-АММ-002 10 МГц 90° 4×4 мм 20×10×9 мм
