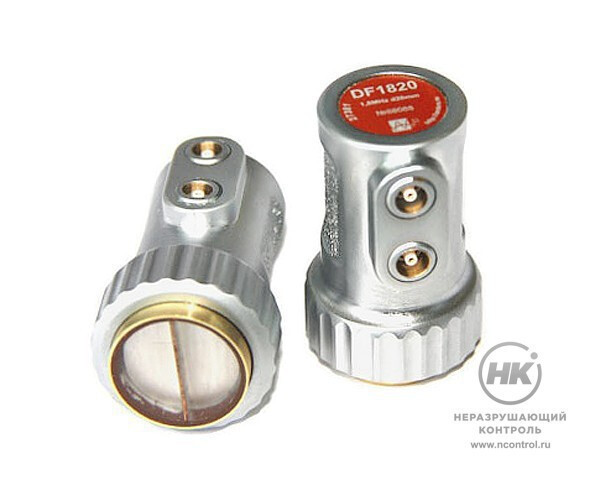

Прямые раздельно-совмещённые ПЭП для дефектоскопов П112

Прямые раздельно-совмещённые преобразователи для дефектоскопов предназначены для ультразвукового сканирования изделий. Сильнее демпфированы для получения более коротких сигналов для повышения разрешающей способности.

Преобразователь общего назначения, используется с ультразвуковыми дефектоскопами. При маркировке используется следующий принцип: первые две цифры — кодировка частоты, вторые две цифры — кодировка размера пьезоэлемента.

П 112
Тип преобразователя

Особенности

  • материал призмы/протектора: оргстекло;
  • тип разъёма: Lemo 00;
  • корпус из алюминиевого сплава с антискользящим покрытием «софт-тач».

Технические характеристики

Наименование преобразователя Маркировка по ГОСТу Частота Размер пьезоэлемента Габариты
DF1220 П112-1,25-20/2-А-001 1,25 МГц Ø 20/2 мм Ø 25×44 мм
DF1820 П112-1,8-20/2-А-001 1,8 МГц Ø 20/2 мм Ø 25×44 мм
DF2520 П112-2,5-20/2-А-001 2,5 МГц Ø 20/2 мм Ø 25×44 мм
DF5020 П112-5-20/2-А-001 5 МГц Ø 20/2 мм Ø 25×44 мм
DF2512 П112-2,5-12/2-А-001 2,5 МГц Ø 12/2 мм Ø 25×44 мм
DF5012 П112-5-12/2-А-001 5 МГц Ø 12/2 мм Ø 25×44 мм
DF5010 П112-5-10/2-А-001 5 МГц Ø 10/2 мм Ø 25×44 мм
DF5006 П112-5-6/2-А-001 5 МГц Ø 6/2 мм Ø 20×35 мм
DF1006 П112-10-6/2-А-011 10 МГц Ø 6/2 мм Ø 20×35 мм
DF5044 П112-5-4*4-А-001 5 МГц 4×4 мм Ø 20×35 мм
DF1044 П112-10-4*4-А-001 10 МГц 4×4 мм Ø 20×35 мм



Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter, чтобы помочь нам ее исправить.
Цена: 0 По запросу RUB
Заказать Добавить в закладки
Производитель
Россия
