Наклонные раздельно-совмещённые ПЭП П122

Наклонные раздельно-совмещённые преобразователи применяются при решении сложных задач контроля, например, при повышенных требованиях к отношению
сигнал/шум.

Преобразователь поперечной волны типа «Дуэт», общего назначения. При маркировке используется следующий принцип: первые две цифры — кодировка частоты, вторые две цифры — кодировка угла ввода. Диапазон углов ввода: от 40 до 75 градусов.

П 122
Тип преобразователя

Особенности

  • стандартная серия AD имеет разъём Lemo00;
  • миниатюрная серия ADZ имеет разъём Microdot;
  • корпус из алюминиевого сплава с антискользящим покрытием «софт-тач».

Технические характеристики

Наименование преобразователя Маркировка по ГОСТу Частота Угол ввода Размер пьезоэлемента Габариты

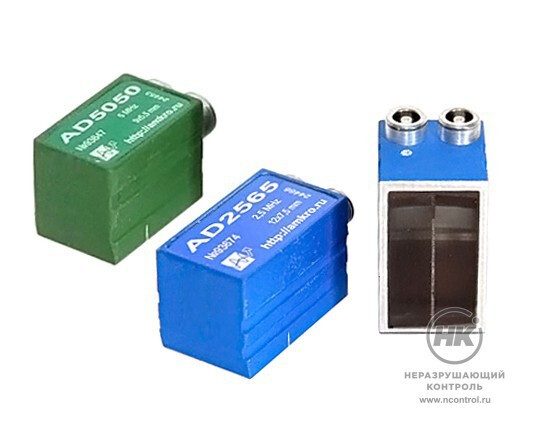

AD2540 П122-2,5-40-А-001 2,5 МГц 40° 12×7,5 мм 35×20×23 мм
AD2550 П122-2,5-50-А-001 2,5 МГц 50° 12×7,5 мм 35×20×23 мм
AD2560 П122-2,5-60-А-001 2,5 МГц 60° 12×7,5 мм 35×20×23 мм
AD2565 П122-2,5-65-А-001 2,5 МГц 65° 12×7,5 мм 35×20×23 мм
AD2570 П122-2,5-70-А-001 2,5 МГц 70° 12×7,5 мм 35×20×23 мм
AD2575 П122-2,5-75-А-001 2,5 МГц 75° 12×7,5 мм 35×20×23 мм
AD5050 П122-5-50-АМ-001 5 МГц 50° 9×5 мм 26×16×19 мм
AD5055 П122-5-55-АМ-001 5 МГц 55° 9×5 мм 26×16×19 мм
AD5065 П122-5-65-АМ-001 5 МГц 65° 9×5 мм 26×16×19 мм
AD5070 П122-5-70-АМ-001 5 МГц 70° 9×5 мм 26×16×19 мм
AD5075 П122-5-75-АМ-001 5 МГц 75° 9×5 мм 26×16×19 мм
ADX50ХХ П122-5-ХХ 5 МГц на выбор 5×5 мм 20×20×19 мм
ADX10XX П122-10-ХХ 10 МГц на выбор 5×5 мм 20×20×19 мм
ADZ5065 П122-5-65 5 МГц 65° 5×5 мм 26×16×9 мм
ADZ5070 П122-5-70 5 МГц 70° 5×5 мм 26×16×9 мм



Вся продукция Россия
