Малогабаритные наклонные совмещённые ПЭП П121

Малогабаритные наклонные совмещённые преобразователи c различными размерами пьезоэлементов, адаптированными для приборов российского и зарубежного производства. Есть модели с вертикальным расположением разъёма.

Преобразователи общего назначения. При маркировке используется следующий принцип: первые две цифры — кодировка частоты, вторые две цифры — кодировка угла ввода. Диапазон углов ввода: от 40 до 90 градусов.

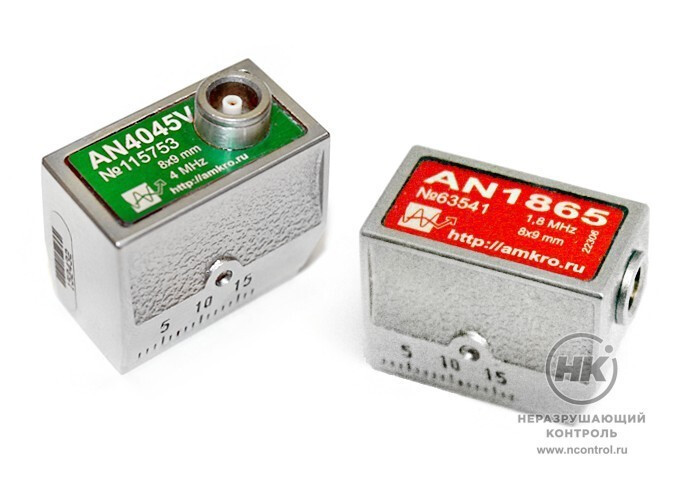

Серия AN

Преобразователи в традиционном для западной техники конструктивном исполнении, с пьезоэлементом 8×9 мм. Выполнены в литом корпусе, известном как EuroStyle. Обладают высоким соотношением сигнал/шум и высокой чувствительностью.

Серия ANB

Преобразователи в традиционном для отечественной техники конструктивном исполнении, с размерами пьезоэлементов 9×11 мм и 8×10 мм. Выполнены в удобном облегчённом корпусе из алюминиевого сплава с антискользящим покрытием «софт-тач». Большой запас на истираемость и несколько меньшая чувствительность. Хорошее отношение сигнал/шум.

Серия ANGR

Преобразователи в традиционном для отечественной техники конструктивном исполнении, с диаметром пьезоэлемента 6 мм. Выполнены из алюминиевого сплава с гальваническим покрытием. Обладают увеличенным запасом на износ и повышенной чувствительностью. Частота 5 МГц.

Серия ANG

Преобразователи в традиционном для отечественной техники конструктивном исполнении, с размером пьезоэлемента 5×10 мм. Выполнены из алюминиевого сплава с гальваническим покрытием. Обладают увеличенным запасом на износ и повышенной чувствительностью. Частота 5 МГц.

П 121
Тип преобразователя

Особенности

  • преобразователь ALB2565 разработан для замены ANB2565 (П121-2,5-65-А-001), выполнен из латунного сплава с гальваническим покрытием;
  • серия AN с возможностью вертикального расположения разъёма;
  • тип разъёма: Lemo 00.

Технические характеристики

Наименование преобразователя Маркировка по ГОСТу Частота Угол ввода Размер пьезоэлемента Габариты
AN1840 П121-1,8-40-АК20 1,8 МГц 40° 8×9 мм 27×17×22 мм
AN1845 П121-1,8-45-АК20 1,8 МГц 45° 8×9 мм 27×17×22 мм
AN1850 П121-1,8-50-АК20 1,8 МГц 50° 8×9 мм 27×17×22 мм
AN1855 П121-1,8-55-АК20 1,8 МГц 55° 8×9 мм 27×17×22 мм
AN1860 П121-1,8-60-АК20 1,8 МГц 60° 8×9 мм 27×17×22 мм
AN1865 П121-1,8-65-АК20 1,8 МГц 65° 8×9 мм 27×17×22 мм
AN1870 П121-1,8-70-АК20 1,8 МГц 70° 8×9 мм 27×17×22 мм
AN2540 П121-2,5-40-АК20 2,5 МГц 40° 8×9 мм 27×17×22 мм
AN2545 П121-2,5-45-АК20 2,5 МГц 45° 8×9 мм 27×17×22 мм
AN2550 П121-2,5-50-АК20 2,5 МГц 50° 8×9 мм 27×17×22 мм
AN2555 П121-2,5-55-АК20 2,5 МГц 55° 8×9 мм 27×17×22 мм
AN2560 П121-2,5-60-АК20 2,5 МГц 60° 8×9 мм 27×17×22 мм
AN2565 П121-2,5-65-АК20 2,5 МГц 65° 8×9 мм 27×17×22 мм
AN2570 П121-2,5-70-АК20 2,5 МГц 70° 8×9 мм 27×17×22 мм
AN2575 П121-2,5-75-АК20 2,5 МГц 75° 8×9 мм 27×17×22 мм
AN5040 П121-5-40-АК20 5 МГц  40° 8×9 мм 27×17×22 мм
AN5045 П121-5-45-АК20 5 МГц  45° 8×9 мм 27×17×22 мм
AN5050 П121-5-50-АК20 5 МГц  50° 8×9 мм 27×17×22 мм
AN5055 П121-5-55-АК20 5 МГц  55° 8×9 мм 27×17×22 мм
AN5060 П121-5-60-АК20 5 МГц  60° 8×9 мм 27×17×22 мм
AN5065 П121-5-65-АК20 5 МГц  65° 8×9 мм 27×17×22 мм
AN5070 П121-5-70-АК20 5 МГц  70° 8×9 мм 27×17×22 мм
AN5075 П121-5-75-АК20 5 МГц  75° 8×9 мм 27×17×22 мм
AN40XX
(с вертикальным разъёмом)
П121-4-ХХ-АК20 4 МГц на выбор 8×9 мм 27×17×22 мм
AN50XX
(с вертикальным разъёмом)
П121-5-ХХ-АК20 5 МГц на выбор 8×9 мм 27×17×22 мм
ANB1840 П121-1,8-40-А-002 1,8 МГц 40° 9×11 мм 35×20×23 мм
ANB1845 П121-1,8-45-А-002 1,8 МГц 45° 9×11 мм 35×20×23 мм
ANB1850 П121-1,8-50-А-002 1,8 МГц 50° 9×11 мм 35×20×23 мм
ANB1855 П121-1,8-55-А-002 1,8 МГц 55°  9×11 мм 35×20×23 мм
ANB1860 П121-1,8-60-А-002 1,8 МГц 60° 9×11 мм 35×20×23 мм
ANB1865 П121-1,8-65-А-002 1,8 МГц 65° 9×11 мм 35×20×23 мм
ANB1870 П121-1,8-70-А-002 1,8 МГц 70° 9×11 мм 35×20×23 мм
ANB1890 П121-1,8-90-А-002 1,8 МГц 90° 9×11 мм 35×20×23 мм
ANB2540 П121-2,5-40-А-001 2,5 МГц 40° 8×10 мм 35×20×23 мм
ANB2545 П121-2,5-45-А-001 2,5 МГц 45° 8×10 мм 35×20×23 мм
ANB2550 П121-2,5-50-А-001 2,5 МГц 50° 8×10 мм 35×20×23 мм
ANB2555 П121-2,5-55-А-001 2,5 МГц 55° 8×10 мм 35×20×23 мм
ANB2560 П121-2,5-60-А-001 2,5 МГц 60° 8×10 мм 35×20×23 мм
ANB2565 П121-2,5-65-А-001 2,5 МГц 65° 8×10 мм 35×20×23 мм
ANB2570 П121-2,5-70-А-001 2,5 МГц 70° 8×10 мм 35×20×23 мм
ANB2575 П121-2,5-75-А-001 2,5 МГц 75° 8×10 мм 35×20×23 мм
ALB2565 П121-2,5-65-AL-001 2,5 МГц 65° 8×10 мм 36×21×30 мм
ANGR5040 П121-5-40-АМ-004 5 МГц 40° Ø 6 мм 26×16×19 мм
ANGR5045 П121-5-45-АМ-004 5 МГц 45° Ø 6 мм 26×16×19 мм
ANGR5050 П121-5-50-АМ-004 5 МГц 50° Ø 6 мм 26×16×19 мм
ANGR5055 П121-5-55-АМ-004 5 МГц 55° Ø 6 мм 26×16×19 мм
ANGR5060 П121-5-60-АМ-004 5 МГц 60° Ø 6 мм 26×16×19 мм
ANGR5065 П121-5-65-АМ-004 5 МГц 65° Ø 6 мм 26×16×19 мм
ANGR5070 П121-5-70-АМ-004 5 МГц 70° Ø 6 мм 26×16×19 мм
ANGR5075 П121-5-75-АМ-004 5 МГц 75° Ø 6 мм 26×16×19 мм
ANGR5090 П121-5-90-АМ-004 5 МГц 90° Ø 6 мм 26×16×19 мм
ANG5040 П121-5-40-АМ-001 5 МГц 40° 5×10 мм 26×16×19 мм
ANG5045 П121-5-45-АМ-001 5 МГц 45° 5×10 мм 26×16×19 мм
ANG5050 П121-5-50-АМ-001 5 МГц 50° 5×10 мм 26×16×19 мм
ANG5055 П121-5-55-АМ-001 5 МГц 55° 5×10 мм 26×16×19 мм
ANG5060 П121-5-60-АМ-001 5 МГц 60° 5×10 мм 26×16×19 мм
ANG5070 П121-5-70-АМ-001 5 МГц 70° 5×10 мм 26×16×19 мм
ANG5075 П121-5-75-АМ-001 5 МГц 75° 5×10 мм 26×16×19 мм
ANG5090 П121-5-90-АМ-001 5 МГц 90° 5×10 мм 26×16×19 мм
AGN5065 П121-5-65 5 МГц 65° 5×10 мм 27×17×22 мм
AGN5070 П121-5-70 5 МГц 70° 5×10 мм 27×17×22 мм
AGN5075 П121-5-75 5 МГц 75° 5×10 мм 27×17×22 мм
