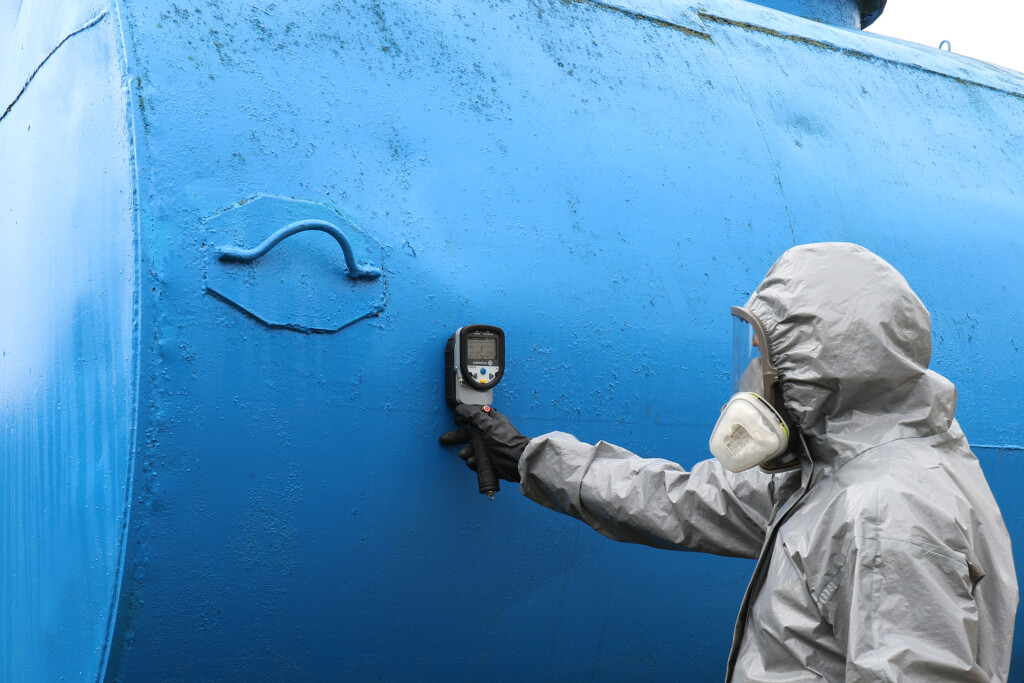

Устройство поиска неоднородностей плотности вещества УПН-PM2030 – переносной досмотровый прибор для неразрушающего контроля, предназначенный для обнаружения органических веществ, взрывчатых веществ и оружия внутри полостей, контейнеров. Детектор контрабанды может работать в полевых условиях.

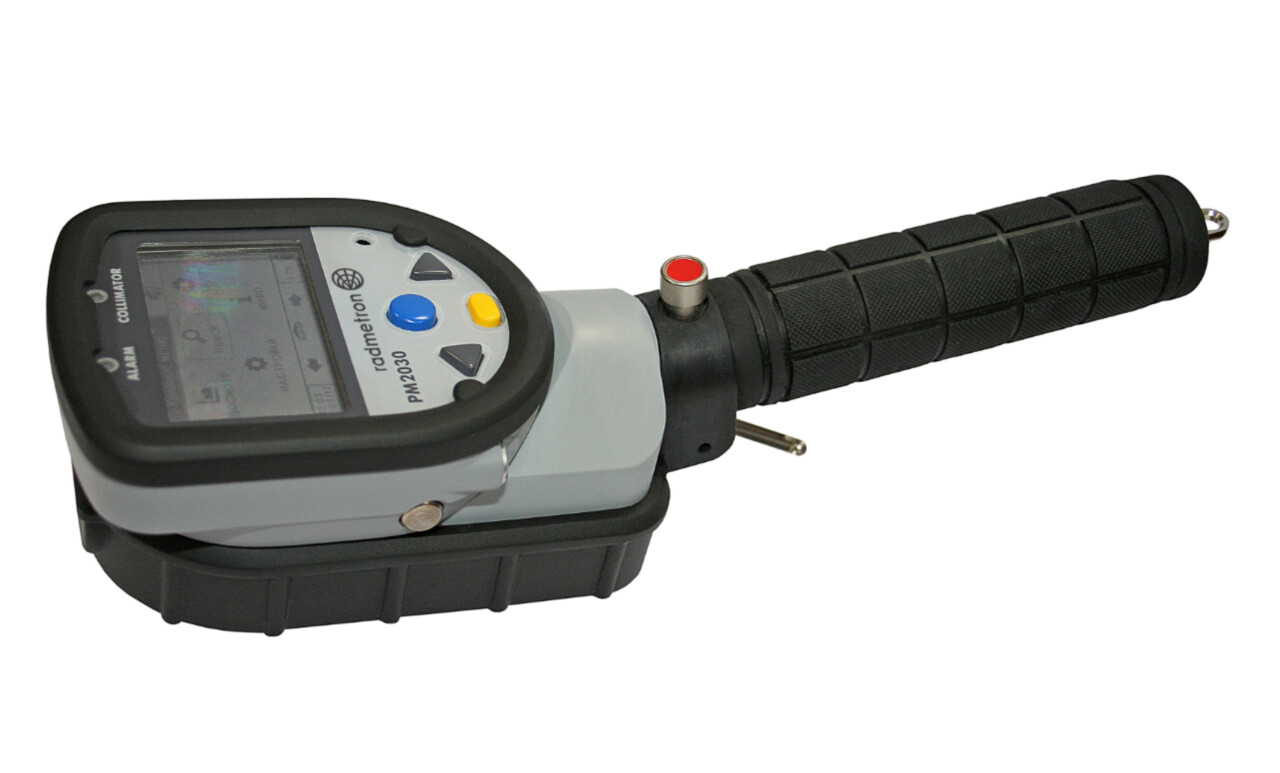

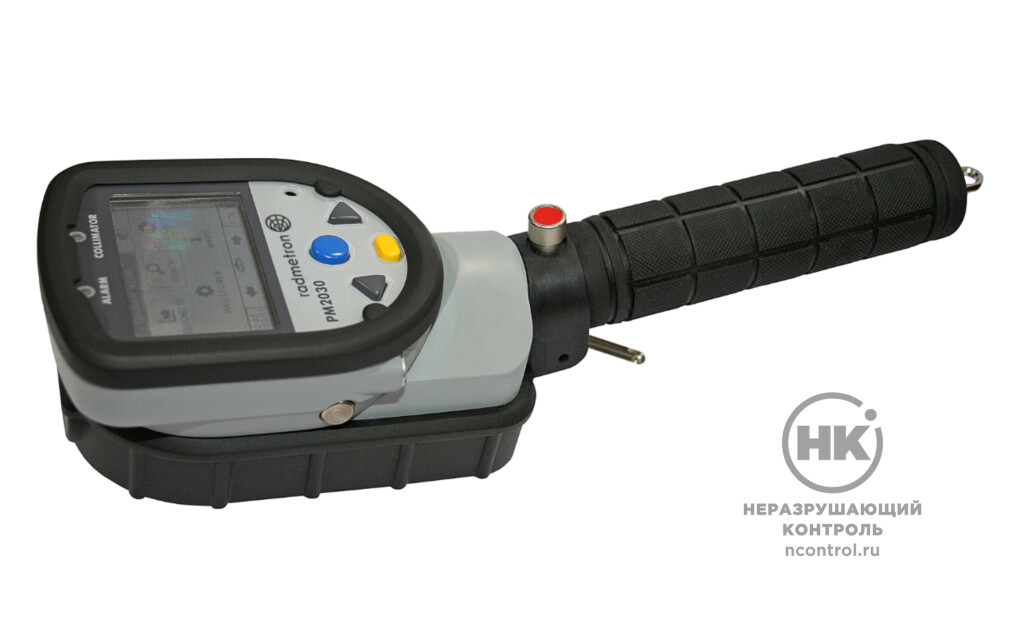

УПН-РМ2030 представляет собой современный прибор для выявления скрытых вложений в труднодоступных местах. Конструкция состоит из двух блоков: блока обработки информации и блока сканирования с прорезиненной рукояткой. Прибор эффективно обнаруживает неоднородности плотности на глубине до 150 мм и идентифицирует материал вложения - от пластиков до 40 химических элементов, включая различные группы металлов.

150 мм
глубина обнаружения скрытых объектов

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

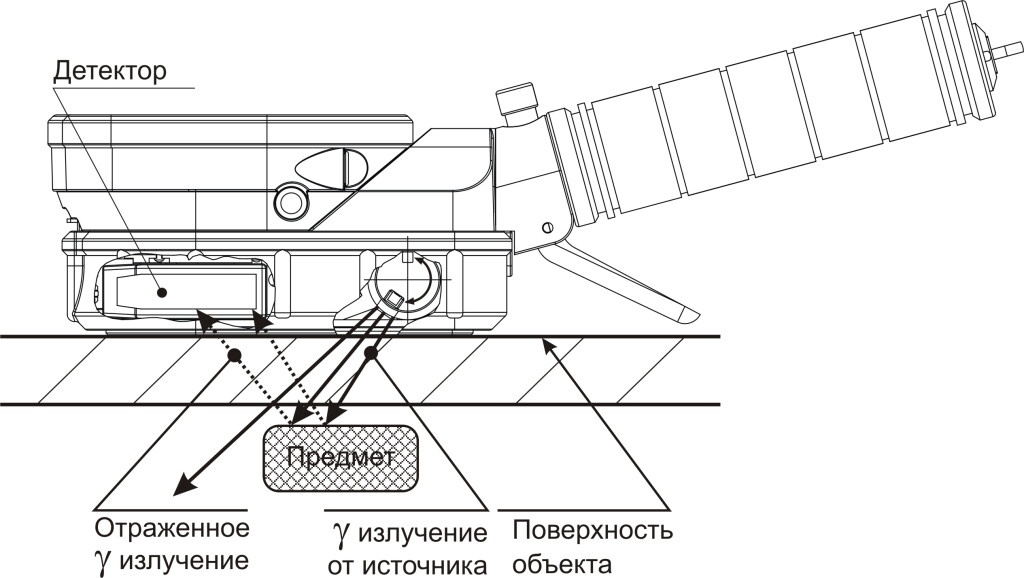

Прибор регистрирует отраженное гамма-излучение от исследуемого объекта. Интенсивность отраженного излучения зависит от плотности и размеров объекта. В приборе используется источник гамма-излучения 133Ba активностью 320-370 кБк. Источник расположен внутри безопасного свинцового контейнера-коллиматора.

При обнаружении неоднородностей прибор выдает сигналы, частота которых зависит от характеристик обнаруженного объекта. Свинцовый контейнер-коллиматор обеспечивает необходимую узкую зону облучения объекта в режиме досмотра и полную защиту оператора от гамма-излучения.

Источник излучения соответствует 3 группе радиационной опасности по СанПиН 2.6.1.8-15:2003. Свинцовый коллиматор обеспечивает направленное излучение и безопасность оператора. Частота сигналов пропорциональна размерам и плотности обнаруженного объекта, что позволяет оператору оценивать характеристики скрытых вложений без дополнительного оборудования.

Преимущества

Полная защита оператора от излучения
Многоуровневая система оповещения
Эргономичная конструкция с прорезиненной ручкой
Точечное сканирование в узкой зоне облучения
133Ba - источник гамма-излучения – искусственный изотоп бария, один из самых долгоживущих среди изотопов этого элемента
3 типа сигналов - световая, звуковая и вибрационная сигнализация

Особенности метода

Метод основан на анализе обратного рассеяния гамма-излучения. Изменение плотности материала фиксируется по интенсивности отраженного излучения, что позволяет выявлять скрытые полости и вложения без повреждения конструкций.

Характеристики в режиме досмотра

Прибор в режиме досмотра определяет плотность материала обнаруженного объекта (пластик или металл) за перегородкой из дерева или пластика толщиной не более 20 мм, а так же группу металлов с вероятностью 0,5.

Результат определения группы металлов отображается на ЖКИ в виде названия соответствующей группы металла:

серебро (рутений, родий, палладий, серебро, кадмий, индий, олово, сурьма)
лантан (теллур, йод, ксенон, цезий, барий, лантан, церий, празеодим)
гадолиний (неодим, прометий, самарий, европий, гадолиний, тербий, диспрозий, гольмий, эрбий)
вольфрам (тулий, иттербий, лютеций, гафний, тантал, вольфрам, рений, осмий)
золото (иридий, платина, золото, ртуть)
свинец (талий, свинец, висмут, полоний)

Комплектация

Устройство поиска неоднородностей плотности вещества УПН-РМ2030
Руководство по эксплуатации
Краткое руководство по эксплуатации
Паспорт (копия) на источник
Паспорт
Упаковка

Комплект принадлежностей, включающий:

бампер
винты крепления накладки
кабель соединительный блока сканирования с блоком обработки и индикации
кабель соединительный USB-Lemo
накладка
отвертка
стенд калибровочный
электронный носитель (программное обеспечение, руководство по эксплуатации)
элемент питания типа АА: Energizer L91DH-2AA ¹⁾
наушники беспроводные с микрофоном AP-B570MV ²⁾
заглушка для разъема USB (на тросике)²⁾
заглушка для разъема USB (на шнурке)²⁾
ремень ^{2), 3)}
ремень кистевой ^{2), 4)}
сумка ²⁾
удлинительная штанга (1,7 м)²⁾ в комплекте с:
— чехол
— ремень
удлинительная штанга (3,6 м)²⁾ в комплекте с:
— чехол
— ремень
— чехол 2), 5)
— чехол тканевый (комплект 10 шт.) ²⁾

¹⁾ Допускается применение других элементов питания, аналогичных по параметрам.
²⁾Поставляется по требованию потребителя, по отдельному заказу.
³⁾ Для ношения прибора на плече.
⁴⁾ Для ношения прибора на кисти руки.
⁵⁾ Для ношения на поясном ремне.

Технические характеристики

Детектор	CsI с твердотельным фотоэлектронным умножителем
Чувствительность прибора к гамма-излучению	в диапазоне энергий от 0,02 до 1,5 МэВ, для 109 Cd2600 (с-1 )/(MБк) в диапазоне энергий от 0,02 до 1,5 МэВ, для 57Co6500 (с-1)/(мкЗв/ч) в диапазоне энергий от 0,02 до 1,5 МэВ, для 241Am5000 (с-1)/(мкЗв/ч) в диапазоне энергий от 0,02 до 1,5 МэВ, для 137Сs300 (с-1)/(мкЗв/ч) в диапазоне энергий от 0,02 до 1,5 МэВ, для 60Co140 (с-1)/(мкЗв/ч)
МЭД гамма-излучения от встроенного источника без учета гамма-фона, не более	коллиматор прибора: закрыт 0.2 мкЗв/ч открыт в направлении излучения на расстоянии: 0,1 м от поверхности источника 3.0 мкЗв/ч 1 м от поверхности источника 0.2 мкЗв/ч
Тип сигнализации	световая, звуковая, вибрационная
Обмен информацией с ПК	USB, Bluetooth
Аксессуары (опционально)	Удлинитель телескопический-1.7 м. / 3.6 м. Другое:ремень для ношения прибора на плече / ремень кистевой / тканевый чехол
Габариты	284х87х98 мм
Габариты встроенного закрытого источника	133 Baот 320 до 370 кБк, Ø 3 мм, h = 3 мм
Масса	не более 1.13 кг
Степень защиты корпуса	IP65
Прибор прочен к падению на бетонный пол с высоты	1 м.
Средний срок службы	не менее 10 лет
Атмосферное давление	от 84 до 106,7 кПа
Диапазон рабочих температур	от минус 30 °C до 50 °C
Относительная влажность	до 98 % при температуре 40 °C
Источник питания	от двух встроенных гальванических элементов питания Alkaline типа АА (LR6)3.0 В (минус 0,6; + 0,2) В от двух встроенных аккумуляторов номинальным напряжением2.6 В (минус 0,2; +0,2) В от сети переменного тока частотой 50 Гц через адаптер230 В ± 10 % от USB ПК-5 В от бортовой сети постоянного тока автомобиля через адаптер12 В
