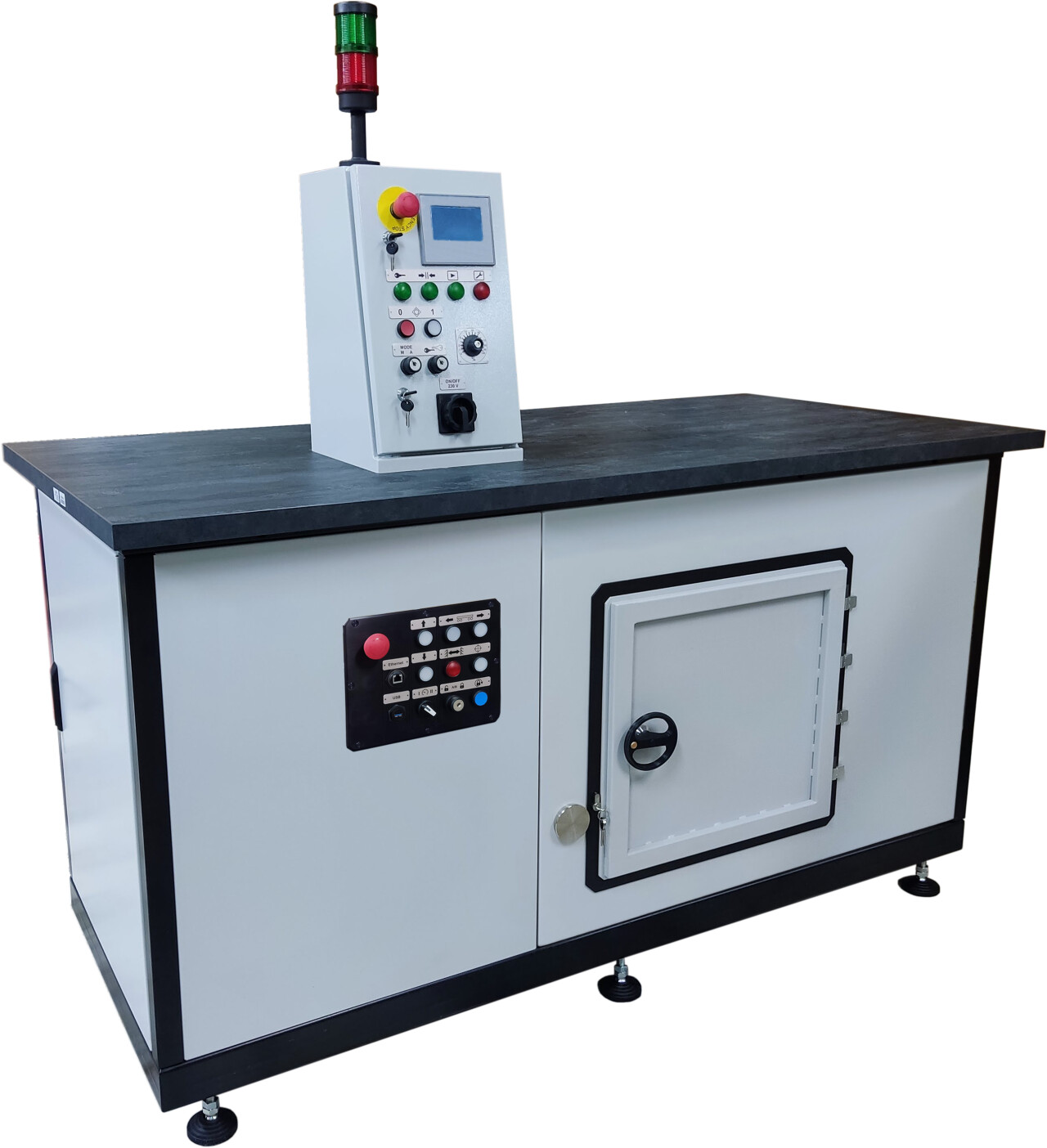

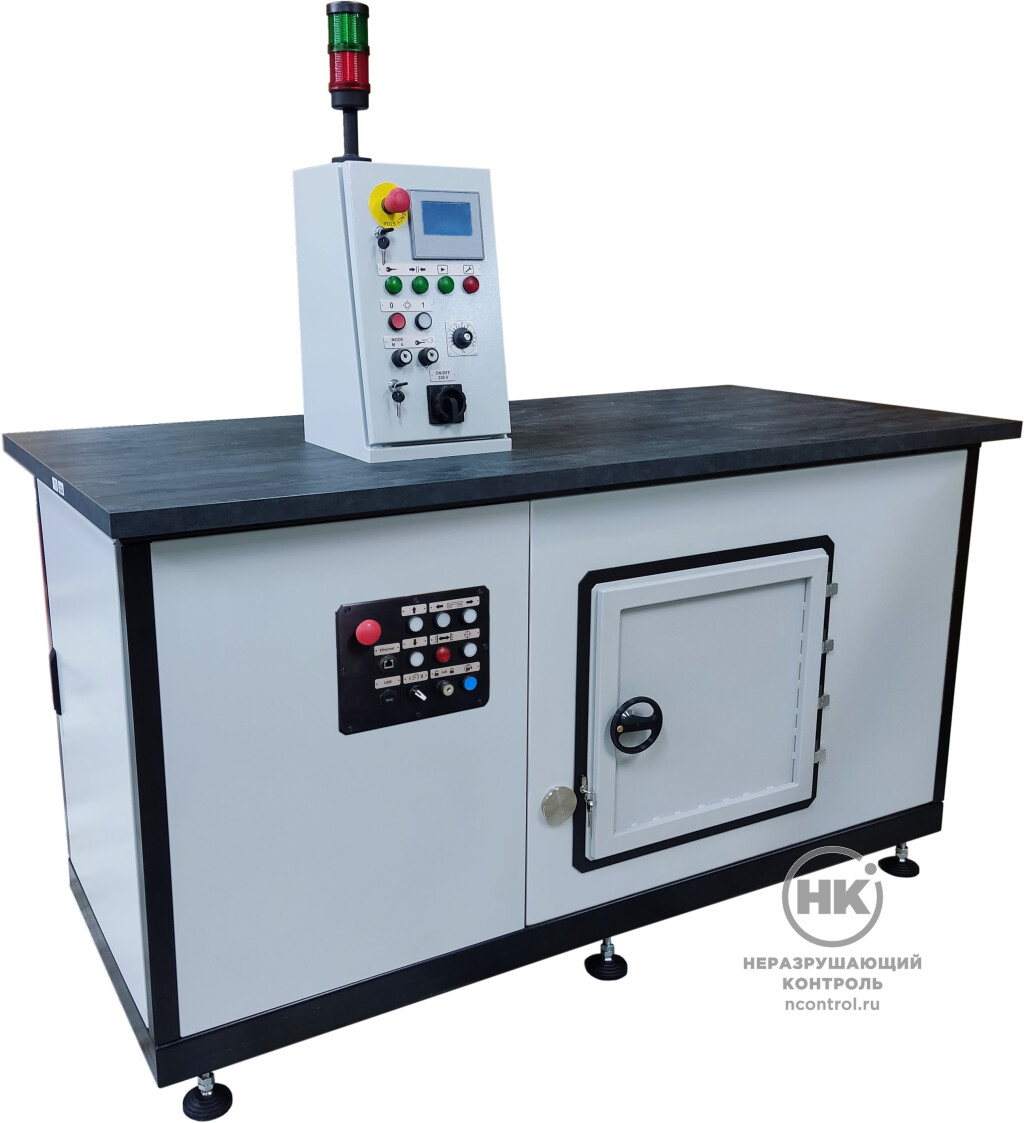

Установка радиационная поверочная гамма-излучения закрытая УРПГЗ-РМ9300

Купить

Задать вопрос о товаре

Установка радиационная поверочная гамма-излучения закрытая УРПГЗ-РМ9300 - это мобильный и безопасный эталонный комплекс для поверки, калибровки и испытаний дозиметров гамма-излучения. Предназначена для метрологических лабораторий, служб радиационного контроля предприятий и надзорных органов. Уникальная особенность - установка не требует специального защищенного помещения, так как вся радиация полностью ограничивается её корпусом.

Закрытая установка воспроизводит и передает единицы всех ключевых дозиметрических величин: кермы, экспозиционной дозы, амбиентного и индивидуального эквивалента дозы. Конструкция включает облучатель с источниками Cs-137, рабочую камеру со свинцовой защитой, систему линейного перемещения стола, блок аттенюаторов и станцию управления. Комплекс поставляется в собранном виде на колесных платформах.

0,5 мкЗв/ч
уровень фона на корпусе в режиме хранения

Документы в PDF

Скачать карточку в формате PDF

Устройство камеры

Рабочая камера со всех сторон закрыта свинцовой защитой различной толщины.
Поверяемые приборы размещаются на рабочем столе СЛП. Рабочий стол имеет возможность регулировки по высоте при помощи электропривода, а также перемещения поверяемого прибора по оси излучения.

Блок из 4 аттенюаторов обеспечивает ослабление потока излучения от источника.

Станция управления при помощи электроприводов обеспечивает дистанционную подачу источников в облучателе из положения хранения в рабочее положение и обратно, позиционирование поверяемых приборов в пучке излучения по оси излучения, регулировку рабочего стола по высоте и установку комбинаций аттенюаторов.
Загрузка приборов на рабочий стол осуществляется через дверь. С центрального и наладочного пультов можно осуществлять управление всеми механизмами установки в наладочном и полуавтоматическом режимах.

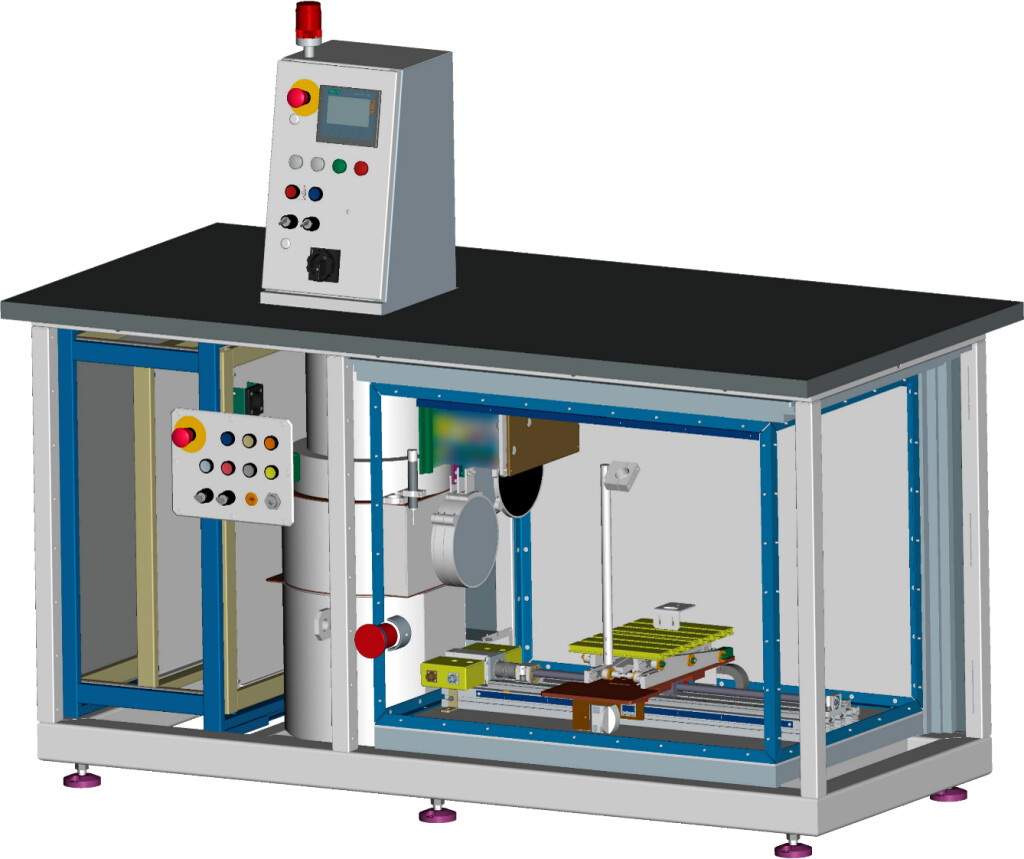

Установка радиационная поверочная гамма-излучения закрытая УРПГЗ-РМ9300 фото 1

Система видеонаблюдения состоит из трех видеокамер, которые обеспечивают контроль за положением платформы СЛП по рулетке, наблюдением за показаниями приборов и обзор рабочей камеры. Изображение с видеокамер выводится на мониторы АРМ.

Принцип работы

Источники гамма-излучения дистанционно выводятся из положения хранения в рабочую позицию внутри облучателя. Излучение, прошедшее через блок аттенюаторов, формирует стабильное поле в рабочей камере. Поверяемый прибор, закрепленный на позиционируемом столе, помещается в это поле. Станция управления выполняет заданную программу калибровки, автоматически изменяя параметры (расстояние, комбинацию фильтров).

Преимущества

Полная автономность и безопасность. Радиационное воздействие полностью ограничено корпусом установки. Не требуется проектирование, строительство или лицензирование специального защитного помещения (бокса), что дает экономию в миллионы рублей.
Готовая мобильность. Установка смонтирована на двух колесных платформах и оснащена регулируемыми опорами. Её можно перемещать внутри лаборатории и быстро вводить в эксплуатацию на новом месте без сложного монтажа.
Высокая степень автоматизации. Интуитивный интерфейс и возможность создания программ позволяют проводить поверку в автоматическом режиме без постоянного присутствия оператора, повышая производительность и исключая человеческий фактор.
Эталонная точность и гибкость. Точность позиционирования прибора 0,1 мм и широкий диапазон воспроизводимой мощности дозы (от 1,2 мкЗв/ч до 16,7 Зв/ч) позволяют поверять большой модельный ряд приборов.

Комплектация

Калибратор гамма-излучения
Пробка держатель
Автоматизированное рабочее место оператора установки в составе: монитор, источник бесперебойного питания
Комплект принадлежностей
Система видеонаблюдения за процессом поверки
Система сигнализации и блокировки
Специальные приспособления для безопасной загрузки источников
Комплект транспортный
Руководство по эксплуатации
Комплект эксплуатационных документов на покупные комплектующие изделия

Технические характеристики

Диапазон воспроизведения мощности кермы в воздухе (МКВ)	от 1,0 мкГр/ч до 14 Гр/ч
Диапазон воспроизведения мощности экспозиционной дозы (МЭД)	от 114,0 мкР/ч до 1600 Р/ч
Диапазон воспроизведения мощности амбиентного эквивалента дозы (МАЭД)	от 1,2 мкЗв/ч до 16,7 Зв/ч
Диапазон воспроизведения мощности индивидуального эквивалента дозы (МИЭД)	от 1,2 мкЗв/ч до 16,9 Зв/ч
Доверительные границы относительных погрешностей единиц мощности амбиентного эквивалента дозы (МАЭД), мощности индивидуального эквивалента дозы (МИЭД) при доверительной вероятности 0.95 при аттестации установки в качестве	не более 7,0 % при поверке установки в качестве рабочего эталона 2-го разряда не более 10,0 % при поверке установки в качестве рабочего эталона 3-го разряда
Доверительные границы относительных погрешностей единиц мощности кермы в воздухе (МКВ), мощности экспозиционной дозы (МЭД) при доверительной вероятности 0.95 при аттестации установки в качестве	не более 5 % при поверке установки в качестве рабочего эталона 2-го разряда не более 8 % при поверке установки в качестве рабочего эталона 3-го разряда
Относительная погрешность определения расстояния от центра источника до центра детектора дозиметрического прибора, не более	± 0,15 %
Количество источников	2 набора из 2-х источников
Максимальное значение активности источника 137Cs, не более	2,4*1013 Бк (650 Ки)
Максимальное значение суммарной активности источников 137Cs, не более	2,5*1013 Бк (680 Ки)
Время выхода на рабочий режим	1 мин.
Время перевода источника из положения хранения/рабочего в положение рабочее/хранения не более, сек	15
Диаметр равномерного поля установки, не менее	на расстоянии 0,5 м от источника гамма-излучения - 160 мм, при равномерности поля не более 6 % - 180 мм, при равномерности поля не более 9 %
МАЭД на поверхности корпуса, при нахождении источника в положении "хранение", не более	0,5 мкЗв/ч
МАЭД вблизи корпуса, при нахождении источника в рабочем положении, не более	2 мкЗв/ч на расстоянии 30 см от корпуса
Габаритные размеры рабочего стола	210x300 мм
Габаритные размеры проёма двери в рабочей камере	460х460 мм
Диаметры выходного отверстия канала коллиматора	90 мм
Длина канала коллиматора (от центра источника)	150 мм
Интервал перемещений рабочего стола по координате Z (по высоте), не менее	150 мм
Интервал рабочих расстояний (по координате Х) от центра источника до детектора дозиметрического прибора	от 300 до 1000 мм
Скорость перемещения подвижной платформы (ось Х)	от 0,5 мм/с до 0,1 м/с
Габариты	1860х880х1620 мм
Масса	3500 кг
Масса приборов, устанавливаемых на рабочем столе, не более, кг	30
Время непрерывной работы установки, не менее	24 ч (круглосуточно)
Среднее время восстановления	не более 6 ч
Средний срок службы	не менее 15 лет
Средняя наработка на отказ, не менее	60 000 ч
Атмосферное давление	от 84,0 до 106,7 кПа
Диапазон рабочих температур	от 10 °С до 35 °С
Относительная влажность	от 45 % до 80 %
Напряжение питания	230 В ± 10%
Потребляемая мощность	не более 600 ВА
