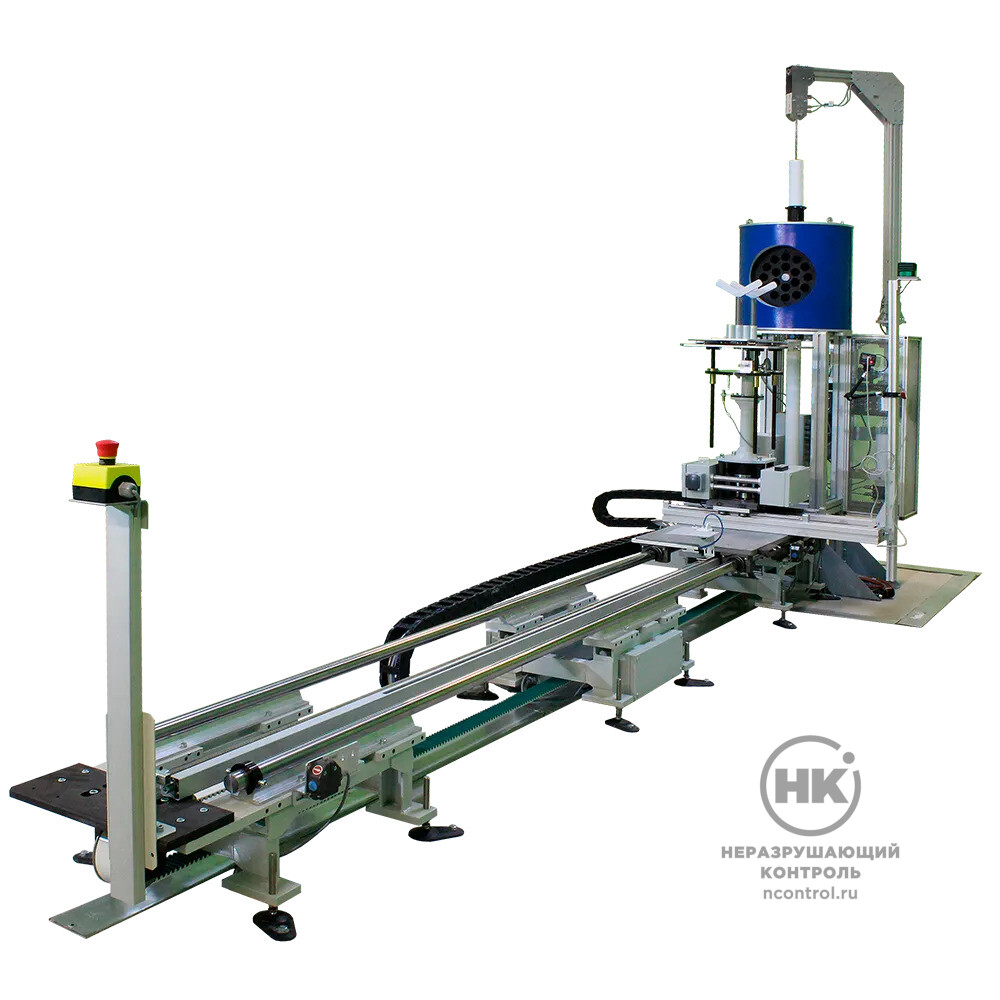

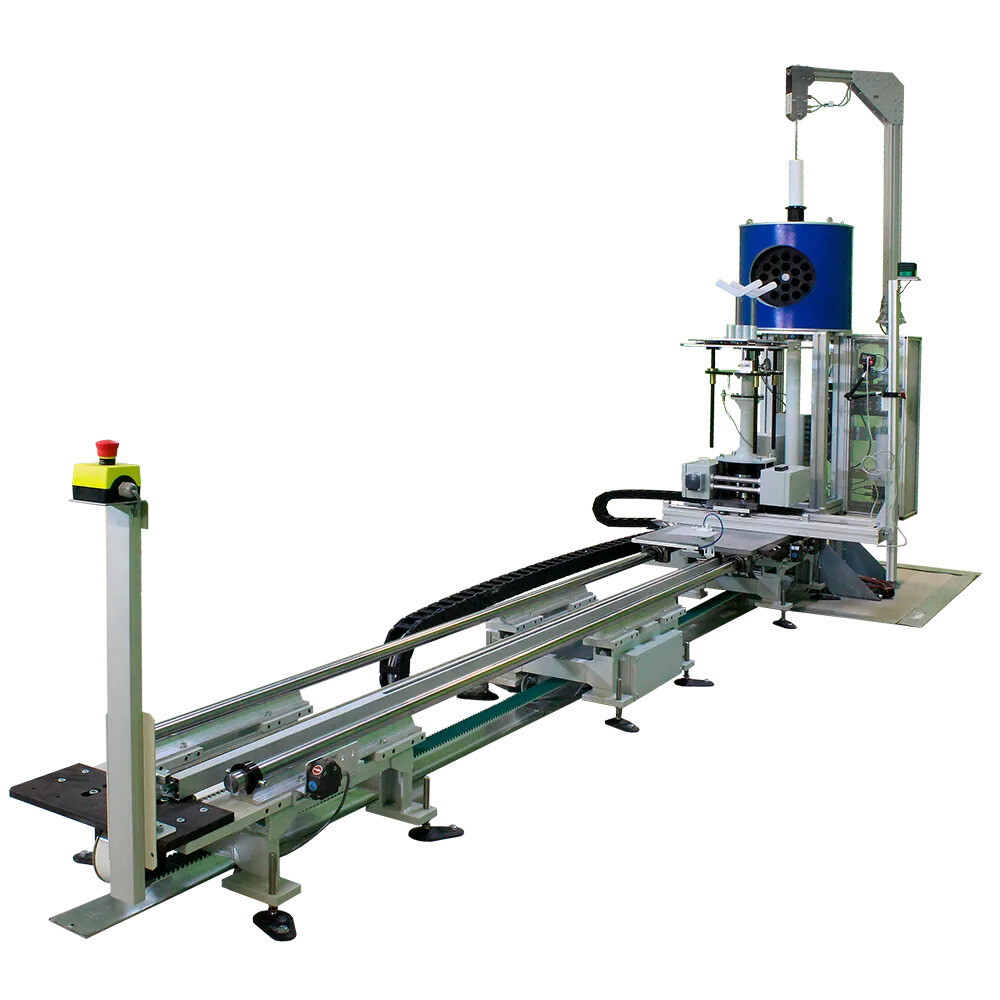

Установка поверочная нейтронного излучения УРПН-РМ9200

Купить

Задать вопрос о товаре

Установки серии УРПН-РМ9200 предназначены для автоматизированной поверки, калибровки, градуировки и испытаний средств измерений нейтронного излучения. Обеспечивают воспроизведение и передачу единиц: Плотности потока нейтронного излучения, мощности амбиентного эквивалента дозы нейтронного излучения, мощности индивидуального эквивалента дозы нейтронного излучения.

В установках применяются закрытые радионуклидные источники нейтронного излучения из 238Pu-Be, 239Pu-BE, 241Am-Be и 252Cf. Дистанционный выбор источника нейтронного излучения и перевод его из положения хранения в рабочее положение. Установки обеспечивают формирование нейтронного поля:

коллимированного пучка быстрых нейтронов в геометрии коллимационного узла с использованием вставки-коллиматора из 5-процентного борированного полиэтилена и коллимированного пучка тепловых нейтронов с использованием тепловой вставки из полиэтилена и применением кадмиевого экрана;
широкого пучка быстрых нейтронов в «открытой» геометрии (далее ОГ) с использованием экранирующего конуса из стали и борированного полиэтилена и широкого пучка нейтронов с использованием тепловых сфер из полиэтилена или D2O в соответствии со стандартами ГОСТ 8.355 и ISO 8529-2.

до 4 шт
Количество источников

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Принцип работы установок основан на воспроизведении эталонных значений дозиметрических величин с помощью источников нейтронного излучения различной активности и изменения расстояния между источником и проверяемым прибором.

Источники нейтронного излучения хранятся и эксплуатируются в одно- или многопозиционном облучателе. Изменение расстояния между источником и проверяемым прибором реализуется с помощью системы линейных перемещений.

Управление выбором источника в облучателе, выводом выбранного источника в рабочее положение и положением проверяемого прибора в пучке излучения установок осуществляется оператором дистанционно с пульта управления установки или автоматически при помощи специального метрологического программного обеспечения (ПО), установленного на персональном компьютере (ПК).

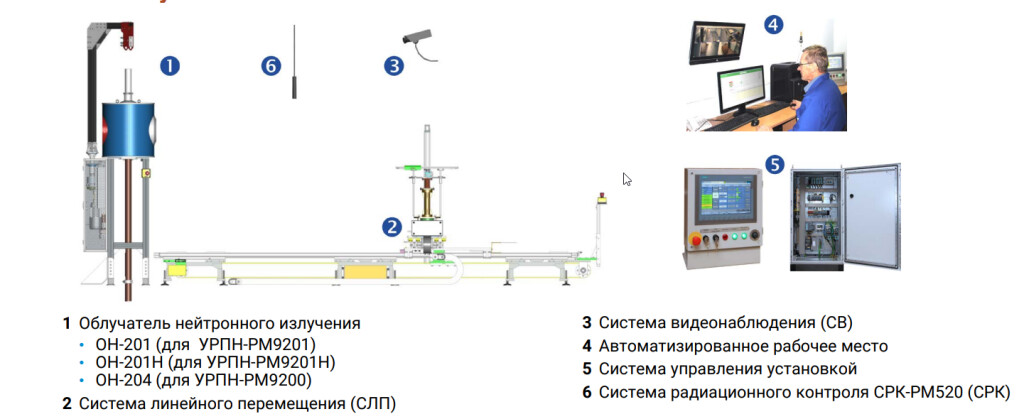

Установка поверочная нейтронного излучения УРПН-РМ9200 фото 1

Преимущества

Автоматизация метрологических процедур. Установка выполняет поверку, калибровку и испытания средств измерений, воспроизводя эталонные значения плотности потока нейтронов, мощности амбиентного и индивидуального эквивалента дозы.
Обеспечивает создание как коллимированного пучка (быстрых и тепловых нейтронов), так и широкого пучка в открытой геометрии с возможностью быстрого переключения между режимами менее чем за 10 минут.
Высокоточное позиционирование: оснащена системой линейного перемещения с тремя осями и вращением рабочего стола, что позволяет точно позиционировать поверяемые приборы относительно источника излучения.
Программное управление и автоматизация. Специализированное ПО позволяет создавать сценарии поверки, автоматически выбирать источник, рассчитывать расстояния, управлять процессом и формировать протоколы измерений.
Комплексная система безопасности: Включает систему радиационного контроля с детекторами и пороговой сигнализацией, дистанционное управление источниками и видеонаблюдение, что исключает облучение персонала и обеспечивает соответствие стандартам ГОСТ и ISO.

Система управления

Управление перемещением платформы и рабочего стола обеспечивается с виртуальной панели управления на дисплее компьютера. Дублирующее ручное (наладочное) управление перемещением обеспечивается пультом ручного управления. Специальное программное обеспечение позволяет максимально автоматизировать процедуры поверки и калибровки различных приборов. Оператор в специальном ПО создает сценарий прохождения процедуры калибровки для конкретного типа прибора, заполнив специальную форму интерфейса программы. В форме заполняются данные о точках мощности дозы, в которых прибор должен проверяться, а также время выдержки в каждой точке.

Программа сама определяет необходимый источник для создания заданной мощности гамма-излучения и расстояние от центра выбранного источника до центра рабочего стола. После перемещения прибора в нужную точку необходимый источник устанавливается в рабочее положение, открывается заслонка устройства облучения и происходит облучение прибора. После прохождения прибора (или кассеты с приборами) по всем точкам мощности дозы, программа выдает сигнал об окончании процедуры калибровки. По результатам измерений автоматически формируется протокол с вычисленными погрешностями измерений.

Комплектация

Облучатель нейтронного излучения
– ОН-201 (для УРПН-РМ9201)
– ОН-201Н (для УРПН-РМ9201Н)
– ОН-204 (для УРПН-РМ9200)
Система линейного перемещения (СЛП)
Система видеонаблюдения (СВ)
Автоматизированное рабочее место
Система управления установкой
Система радиационного контроля СРК-РМ520 (СРК)

Технические характеристики

Мощность амбиентного эквивалента дозы (МАЭД) нейтронного излучения, мкЗв/ч	3,5 – 3,4·104
Мощность индивидуального эквивалента дозы (МИЭД), мкЗв/ч	3,5 – 3,4·104
Плотность потока быстрых нейтронов, с-1∙см-2	2,5 – 24,0·103
Плотность потока тепловых нейтронов, с-1∙см-2	1,0 – 5,6·103
Доверительные границы относительных погрешностей установок при доверительной вероятности 0.95 должны быть не более	при воспроизведении единиц плотности потока нейтронов 5% при воспроизведении единиц МАЭД и МИЭД 7%
Количество источников	До 4 шт.
Максимальная активность применяемых источников при создании широкого пучка нейтронов в "открытой" геометрии	1x109
Максимальная активность применяемых источников, поток быстрых нейтронов в телесный угол 4 π ср, c^{-1}	252Cf5x108 238 Pu-Be5x107 239 Pu-Be1x107 241 Am-Be5x107
Максимальные геометрические размеры применяемых источников, Øхh, мм	35х45
Время перевода источника из положения хранения/рабочего в положение рабочее/хранения не более, сек	15
Суммарный поток быстрых нейтронов от источников, размещенных в облучателе установки не должен превышать, с-1	1x109
Уровень собственного радиационного фона установки при использовании источника с максимальной активностью находящимися, в положении “хранение” на расстоянии 1 м от поверхности облучателя, мкЗв/ч, не более	по суммарному излучению (гамма и нейтронному)1,0
Габариты и масса облучателя	2550x730x700 мм, 190 кг
Масса приборов, устанавливаемых на рабочем столе, не более, кг	70
