Рентгеновский аппарат МСТ-225

Острофокусный рентгеновский аппарат МСТ-225 предназначен для систем рентгенотелевидения и радиографии пластиков, композитов, керамики, резины и легкосплавных отливок. Используется для радиографии сварных швов трубопроводов. Просвечиваемая толщина по стали — 67 мм.

МСТ-225 оснащён металлокерамической рентгеновской трубкой. Она охлаждается воздухом. Вентилятор позволяет достичь 100% цикла работы аппарата. Аппарат оснащён 2 системами безопасности: сигнальной лампой и кнопкой экстренного выключения с защитой от непреднамеренного повторного включения.

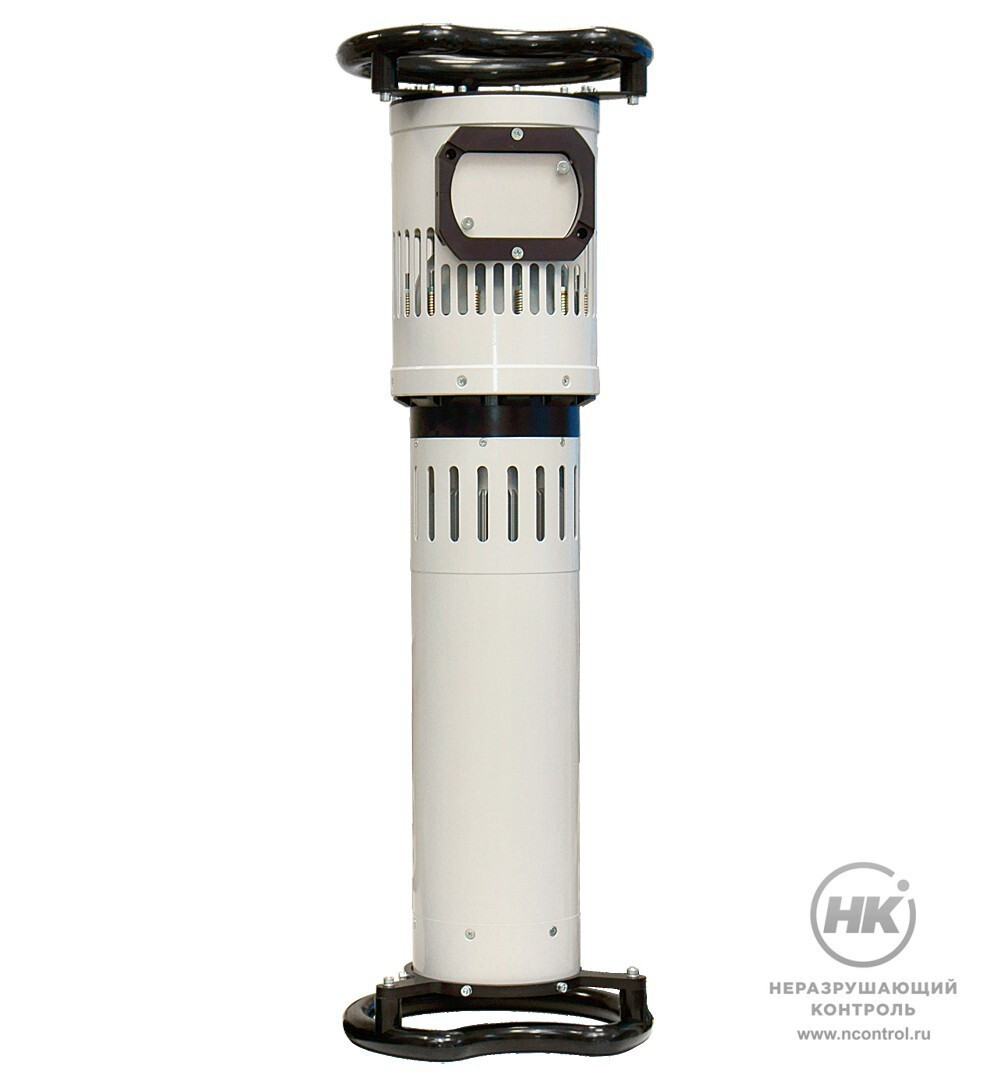

Моноблок-излучатель выполнен в виде единого модуля, в состав которого входит силовой блок, высоковольтный трансформатор и умножитель. Преобразователь напряжения работает на частоте около 80 кГц.

Встроенная система контроля и диагностики во время экспозиции отслеживает более 15 параметров, что гарантирует высокую стабильность и надежность. Встроенные часы реального времени позволяют следить за промежутками времени между экспозициями и осуществлять автоматическую тренировку.

Аппарат в зимнем исполнении работает при температурах до -40 °С. В цифровом пульте управления использован незамерзающий электролюминисцентный графический дисплей. На него выводятся текстовые сообщения на русском языке
и диаграммы экспозиций.

Степень защиты высоковольтного генератора и силового блока — IP54.

225  кВ
Максимальное напряжение
на аноде трубки

Особенности

  • постоянное напряжение с изоваттным режимом;
  • автоматический контроль предела мощности и характеристик трубки;
  • встроенная система самодиагностики;
  • возможность работы с портативными источниками питания;
  • программа автоматической тренировки трубки.

Комплектация

  • моноблок-излучатель;
  • блок управления;
  • силовой кабель к излучателю;



  • кабель питания
  • сигнальная лампа-вспышка.

Технические характеристики

Максимальное напряжение на трубке 225 кВ
Максимальный анодный ток трубки 6 мА
Максимальная мощность на аноде трубки 900 Вт
Глубина просвечивания по стали 67 мм
Размер фокусного пятна 1.5 мм
Материал анода Вольфрам
Угол расхождения пуска излучения 40º х 40º
Внутренняя фильтрация 1 мм Be
Пределы регулировки высокого напряжения, с шагом 1 кВ 10...225 кВ
Пределы регулировки тока трубки, с шагом 0,1 мА 0.5...6 мА
Время экспозиции (шаг 0,1 мин), минут или непрерывно 0.1 ... 30
Вес излучателя вместе со свинцовой защитой 29 кг
Вес блока управления 8 кг
Исполнение влагозащищенное
Тренировка трубки автоматическая
Количество предварительных программ 255
Рабочий цикл 100% (Токр.ср.=20º С)
Рабочий диапазон температур -10º…+75 ºС (стандартное исполнение) -40º…+75 ºС (зимнее исполнение)
Влажность до 90% без конденсации
Длина кабеля до излучателя 20 м (до 100 по заказу)
Питание 100В...250В 50/60Гц, генератор, аккумуляторная батарея по заказу
Условия хранения -50…90 ºС

Максимально потребляемая мощность

1.2 кВт
