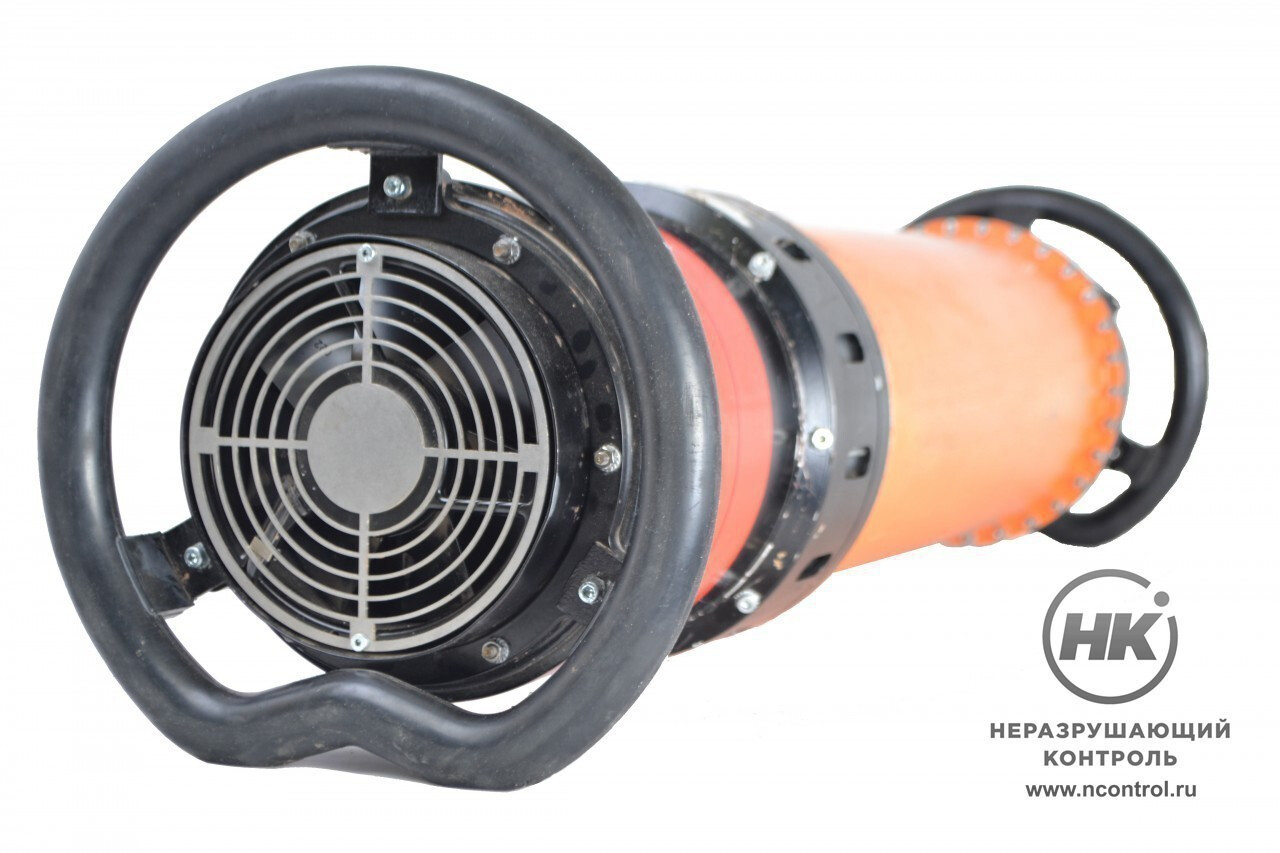

Рентгеновский аппарат «Эра 52»

«ЭРА 52» -- моноблочный панорамный рентгеновский аппарат, предназначенный для радиографического контроля сварных соединений с использованием плёнки, запоминающих пластин или цифрового детектора. Работает в диапазоне напряжения 5 ÷ 300 кВ. Просвечиваемая толщина по стали 52 мм при использовании пленки D7. Оптическая плотность почернения D=2.0.

Подходит для контроля как в выездных условиях, так и в помещении при наличии рентгеновской защиты. Применяется в работе стационарных и мобильных лабораторий. Питание подключается через сеть переменного тока с напряжением 200 В. В полевых условиях удобно использовать возможность подключения портативных источников энергии: дизельных и бензиновых генераторов.

Коммерческое предложение на р/а «ЭРА 52» и консультацию можно получить у технического специалиста. Звоните: +7 343 227-333-7. Можно отправить запрос через форму обратной связи — мы обязательно его получим и быстро ответим.

Технология, используемая в серии аппаратов для генерации рентгеновского излучения -- двухполупериодное выпрямление напряжения -- обеспечивает стабильную мощность дозы излучения и однородный состав спектра на выходе. Стабильность тока и напряжения ±1%.

Порядок работы

Комплект «Эра 52» состоит из генератора в моноблоке, цифрового блока питания, кабелей и аксессуаров.

После подачи напряжения на оборудование включается питание системы, в том числе пульта управления. На ЖК-дисплее запускается ПО, и после настройки всех установок и принятия мер безопасности возможен запуск экспозиции.

Возможна ручная или автоматическая настройка параметров контроля.

Пульт управления

Пользовательский интерфейс пульта управления интуитивно понятен даже оператору с небольшим опытом работы.

На ЖК-дисплее пульта выводятся диаграммы экспозиций и текстовые сообщения. Предусмотрено управление кнопками или курсором.
На задней панели пульта рядом с каждым штекерным разъемом есть подсказка — подключаемый элемент и схема или величина напряжения. Сама панель утоплена в корпус.

1 –2 кВт/ч
Низкое потребление электроэнергии

Номограмма рентгеновского аппарата «ЭРА 52»

Особенности

  • встроенный калькулятор времени экспозиции;
  • надежная металлокерамическая рентгеновская трубка;
  • среднечастотная технология;
  • по спецзаказу проблесковая сигнальная лампа может подключаться к штекерному гнезду электросоединителя;
  • часы реального времени;
  • возможность программирования;
  • возможность использования портативных источников энергии;
  • соответствие европейским требованиям безопасности.

Комплектация

  • блок излучения;
  • цифровой пульт управления;
  • упаковочная сумка;
  • соединительный кабель,20 м;
  • силовой кабель, длиной 10 м.

Принадлежности

  • алюминиевый транспортный футляр;
  • лазерное центрирующее устройство;
  • сменные свинцовые диафрагмы;
  • лазерное центрирующее устройство;
  • тележка для транспортировки и позиционирования;
  • силовой кабель, длиной 10 м;
  • соединительный кабель 10 м для дверных контактов;
  • удлинительный кабель, длиной 20 м;
  • мобильный электрогенератор;
  • четырехножный штатив;
  • руководство пользователя на CD-диске.

Технические характеристики

Направление излучения панорамное
Просвет по стали за 10 мин 52 мм
Диапазон высокого напряжения 5 ÷ 300 кВ
Диапазон тока 0,5 ÷ 6 мА
Ток при максимальном напряжении 2,0 мА / 300 кВ
Постоянный режим работы 600 Вт
Номинальное значение фокусного пятна 0,5 × 5,5 мм (EN12543)
Материал анода (W) Вольфрам
Угол наклона мишени 20°
Угол выхода пучка 38° × 360°
Фильтр рентгеновского излучения 0,4мм Fe/Ni/Co + 2мм Al
Стабильность тока и напряжения ±1%
Требования к электропитанию 160 ÷ 253 В АС,
80 ÷ 127 В АС,
50 ÷ 60 Гц
Вес блока излучения 36 кг
