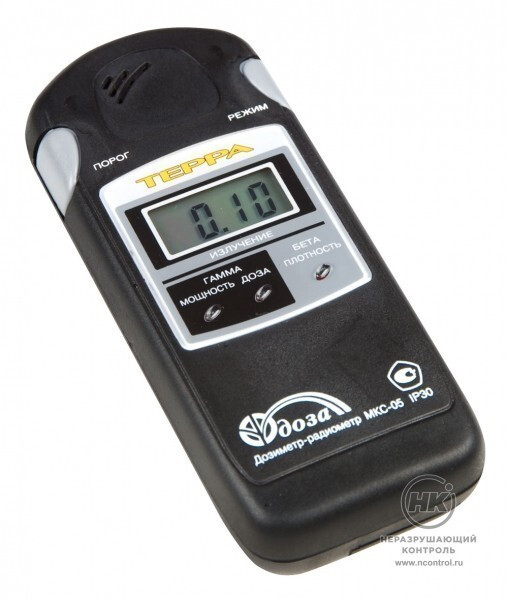

Дозиметр-радиометр МКС-05 «Терра»





Профессиональный дозиметр-радиометр применяется для быстрой оценки фона, измерения уровня рентгеновского и гамма-излучений. Компактное устройство обеспечит контроль радиоактивного загрязнения объектов и поверхностей предметов, поможет обнаружить радиационно загрязненные продукты питания и денежные знаки. Межповерочный интервал - 2 года. Габариты: 120×55×26 мм, вес 200 г.


Для анализа может быть использован стержневой электрод, либо держатель электродов карусельного типа. Держатель включает шесть мест под электроды высотой 15 мм. Данная функция позволяет моментально переключаться с одного электрода на другой. К примеру, со стального на медный электрод. Генератор прибора установлен на перекатном устройстве и может работать в режимах «искра» и «дуга».

Дозиметр оперативно измеряет амбиентный эквивалент дозы (ЭД) и мощность амбиентного эквивалента дозы (МЭД) рентгеновского и гамма-излучения, а также плотность потока частиц жесткого бета-излучения.

Прибор может применяться в области радиографии, медицины, строительства, на таможенных зонах и экологических пунктах. Подходит для бытовой и индивидуальной дозиметрии.

200  г
Вес прибора

 Устройство

Основные функциональные элементы дозиметра — детектор, печатная плата со схемой формирования анодного напряжения, элементы питания — заключены в компактный корпус моноблочного типа, изготовленный из ударопрочной пластмассы. Снаружи устройство защищено специальной оболочкой от попадания влаги и твердых частиц.

Четырехразрядный индикатор статического типа выводит данные измерений на цифровой ЖК дисплей с подсветкой.

Прибор оснащён двухтональной звуковой сигнализацией, она срабатывает при превышении пороговых уровней дозы излучения, а также при каждой фиксации детектором бета-частиц или гамма-квантов. В дозиметре предусмотрен режим установки значений пороговых уровней срабатывания сигнала.

Питание дозиметра обеспечивают 2 сменных аккумулятора типа ААА.

Принцип работы

Принцип работы дозиметра заключается в считывании количества импульсов электрического тока, возникающего при прохождении гамма-квантов и бета-частиц через газонаполненную камеру - емкость, заполненную инертным газом.
Частицы излучения сталкиваются с молекулами газа и ионизируют их. Ионизированный газ обладает высокой электропроводностью, в камере появляется электрический ток, который регистрируется счетчиком и с помощью электронной схемы выводится на дисплей как результат измерений.

Детектор СБМ-20-1

Газоразрядный детектор отвечает за преобразование энергии ионизирующего излучения в поток импульсов электрического тока, количественно пропорционального интенсивности фиксируемого ионизирующего излучения.

Он представляет собой газонаполненный счетчик Гейгера-Мюллера типа СБМ-20-1, чувствительный к рентгеновскому, гамма- и жесткому бета-излучению.

Конструктивно он состоит из вакуумного металлического цилиндра, выступающего в роли катода. Емкость заполнена инертным газом и содержит внутри анод.

В исходном состоянии дозиметра ток в цепи отсутствует. Ионизирующее излучение, попадая на стенки цилиндра, выбивает из них электроны. Электроны, продолжая своё движение в газе, сталкиваются с атомами газа, происходит взаимодействие заряженных частиц с газом — ионизация — это провоцирует возникновение вторичных электронов. Процесс повторяется, количество электронов растет, между катодом и анодом возникает разряд, происходит скачок электрического тока. С ростом напряжения на электродах, электропроводность увеличивается и импульсы тока можно измерить.

Цифровая обработка, управление и индикация измерений осуществляется с помощью схемы формирования напряжения на аноде Она также отвечает за управление режимами работы дозиметра и отображение результатов измерений.


Счетчик СБМ-20-1 в гнезде дозиметра


Счетчик СБМ-20-1

Техническое обслуживание

Производитель рекомендует периодически проводить визуальный осмотр устройства на предмет повреждений, производить оценку его работоспособности. Перед длительным хранением необходимо отключать источник питания.

Межповерочный интервал дозиметра составляет 2 года.

Модификация МКС-05 «Терра» Bluetooth

  • Встроенный модуль Bluetooth
  • Прямая передача данных на мобильные устройства и ПК
  • Увеличенный максимально информативный дисплей
  • Архив энергонезависимой памяти на 1200 результатов измерений

Особенности

  • Широкая область применения
  • Настройка и изменение пороговых уровней излучения
  • Простая и надежная конструкция
  • Оценка уровня фона в течение первых 10 секунд
  • Подсвечиваемый цифровой ЖК-экран
  • Двухтональный звуковой сигнал

Соответствие стандартам

Дозиметр-радиометр производится в соответствии с требованиями ТУ 4362-050-31867313-2009, и соответствует ГОСТ 27451-87, ГОСТ 29074-91, ГОСТ 28271-89, ГОСТ 8.070-96.

Условия хранения

Дозиметр без упаковки следует хранить в сухом вентилируемом помещении, исключающем попадание прямых солнечных лучей, при t от +10 до +35 °С и относительной влажности воздуха 80 % при +25 С°.

Комплект поставки

  • Дозиметр МКС-05 «Терра»
  • 2 элемента питания типа ААА
  • Чехол
  • Паспорт
  • Комплект эксплуатационных документов
  • Данные о поверке

Дополнительная комплектация

  • Модификация дозиметра МКС-05 «Терра» с модулем Bluetooth
  • Программное обеспечение «Кадмий-ЭКОМОНИТОР» для модели МКС-05 «Терра» Bluetooth
  • USB адаптер

Детектор СБМ 20-1

Рабочее напряжение

400 В

Диапазон рабочих напряжений 350-475 В
Диапазон регистрируемых мощностей экспозиционных доз гамма-излучения 0,004-40 мкр/с, 0,014-144 мр/ч
Чувствительность к гамма излучению Ra226 29 имп.с/мр/ч
Чувствительность к гамма излучению Co60 22 имп.с/мр/ч
Максимальный допустимый ток 20 мкА
Емкость трубки 4,2 пФ
Ресурс работы 2х1010имп.
Рекомендуемый резистор анода 5,1 МОм
Диапазон рабочих температур от -50 до +70°С
Габариты 108 мм х d10 мм



Технические характеристики

Детектор

Газоразрядный счетчик Гейгера-Мюллера

 Диапазон измерения:

- Мощности дозы H*(10)
- Дозы H*(10)
- Плотности потока бета-частиц (по Sr-90+Y-90)
- Времени накопления дозы

- 0,1 ÷ 9999 мкЗв/ч

- 0,001 ÷ 9999 мЗв
- 10 ÷ 10⁵ см⁻² · мин⁻¹
- 1 мин ÷ 100 ч

Диапазон энергий регистрируемого гамма-излучения  0,05 ÷ 3,0 МэВ

Диапазон энергий регистрируемого бета-излучения

 0,1 ÷ 3,0 МэВ

 Пределы допускаемой основной относительной погрешности:

-МЭД
-ЭД
-Плотности потока бета-частиц

- ±(15+2/N) %, где N – безразмерная величина, численно равная измеренному значению МЭД в мкЗв/ч

- ±15 %
- ±(20+200/B) %, где B – безразмерная величина, численно равная измеренному значению плотности потока бета-частиц в см-2·мин-1

Диапазон рабочих температур от -10 до +40°С
Питание 2 элемента типа ААА
Среднее время непрерывной работы не менее 2000 ч
Габариты, масса 120×55×26 мм, 0,2 кг
Межповерочный интервал 2 года
