Карманный высокочувствительный дозиметр на основе газоразрядного детектора применяется для быстрой оценки радиационного фона. Одновременно измеряет эквивалент дозы (АЭД) и мощность эквивалента дозы (МАЭД) гамма-излучения. Ударопрочный корпус, габариты: 111×28×73 мм, вес 200 г. Межповерочный интервал 1 год.
Дозиметр может использоваться на предприятиях, связанных с атомной энергетикой и радиохимией, а также на объектах, использующих источники ионизирующего излучения, на санитарных и экологических станциях, в зонах таможенного контроля. Также подходит для бытового и персонального дозиметрического контроля.
200 часов
Время непрерывной работы
Портативный персональный дозиметр имеет удобный размер для постоянного ношения в кармане. Корпус выполнен в виде прямоугольного моноблока из ударостойкой пластмассы.
В верхней части фронтальной панели корпуса расположен жидкокристаллический дисплей-индикатор. Центральную часть занимают органы управления дозиметра, включающие в себя функциональные кнопки “РЕЖИМ”, “ПУСК”, “ЗВУК” и “СВЕТ”.
Динамик звуковой сигнализации устройства, срабатывающей при достижении пороговых значений, находится в нижней части корпуса. Питание прибора обеспечивают 2 сменные батареи типа АА.

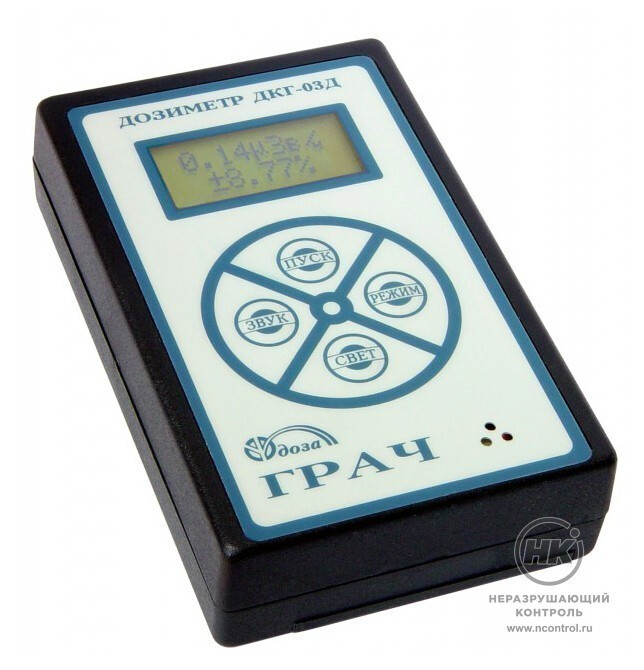

Общий вид дозиметра ДКГ-03Д
В основе работы дозиметра лежит принцип преобразования газоразрядным счетчиком полученного гамма-излучения в последовательность импульсов напряжения, пропорционального интенсивности фиксируемого излучения.
Газоразрядная камера представляет собой емкость с инертным газом. Гамма-кванты и бета-частицы, попадая в камеру, сталкиваются с молекулами газа и ионизируют их, это провоцирует возникновение разряда. В камере появляется электрический ток, его импульсы считывает детектор. Микропроцессор обрабатывает данные и выводит результаты измерений на дисплей в виде цифровых значений, а также световых и звуковых индикаторов.
Схема работы газоразрядной камеры
Дозиметр изготовлен в соответствии с ТУ 4362-048-31867313-2005.
Необходимо оберегать дозиметр от воздействия вредных условий окружающей среды, ударов и падений. При использовании дозиметра в сильно запыленной местности или во время осадков необходимо помещать прибор в полиэтиленовый пакет.
Хранить устройство в теплом и проветриваемом помещении, защищенном от воздействия прямого солнечного света.
Индикатор дозиметра может проявлять замедленную реакцию при температуре ниже 0 °С, это не оказывает влияния на работоспособность прибора.
Проходить поверку прибора следует не реже одного раза в год.
Детектор | газоразрядный счётчикГейгера-Мюллера типа Бета-2М |
---|---|
Диапазон измерения: - мощности дозы Н*(10) - дозы Н*(10) | - 0,1 мкЗв/ч ÷ 3,0 мЗв/ч - 1,0 мкЗв ÷ 100 Зв |
Диапазон энергий гамма-излучения | 0,05 ÷ 3,0 МэВ |
Пределы допускаемой основной относительной погрешности измерения | ±[15+2,5/Н*(10)]%, где Н*(10) – измеренное значение, мкЗв/ч (мкЗв) |
Время измерения | от 36 до 1 сек (уменьшается с ростом мощности дозы) |
Энергетическая зависимость чувствительности (относительно энергии 0,662 МэВ) | не более ±30 % |
Вывод информации | - цифровая индикация с подсветом экрана - звуковая сигнализация |
Диапазон рабочих температур | от -20 до +50°С |
Конструктивное исполнение | корпус из пластмассы |
Питание | 2 элемента по 1,5 В типа АА |
Время непрерывной работы с одним комплектом батарей | не менее 200 ч |
Габариты, масса | 111×28×73 мм, 0,2 кг |
