Рентгенотелевизионная система КАРАТ РТС 4343

КАРАТ РТС 4343 — система с плоскопанельным детектором, предназначенная для контроля различных промышленных изделий рентгенотелевизионным методом с применением источников рентгеновского или гамма-излучения. Подходит для просвечивания толщин в диапазоне от 1 до 100 мм по стали. Размер рабочей области детектора 430×430 мм, шаг пикселя 90 мкм.

Рентгенотелевизионная система КАРАТ РТС 4343 может использоваться с рентгенаппаратами постоянного потенциала с максимальным напряжением до 450 кВ, а также с гамма-дефектоскопами с изотопом Ir 192. Система надёжно функционирует при температуре окружающего воздуха от +10 до +40 °С и относительной влажности до 85% без конденсации влаги. Перейти к техническим характеристикам.

С помощью системы КАРАТ РТС 4343 можно проверять сварные швы трубопроводов и котлоагрегатов, литые детали. Чувствительность контроля при использовании детектора соизмерима с требованиями к плёночной радиографии в пунктах 1.3 и 6.3 ГОСТ 7512-82 для сварных соединений с толщинами в диапазоне 1 – 80 мм.

Рентгенотелевизионный метод позволяет выявлять в сварном соединении внутренние дефекты типа трещин, газовых пор, непроваров, посторонних включений в виде шлаков, вольфрама и окисей, а также недоступных или пропущенных при внешнем осмотре наружных дефектов типа подрезов, прожогов и т.п.

Выбор рентгеновского аппарата

Для проведения рентгенотелевизионного контроля необходим двухсторонний доступ к исследуемому объекту. Источник излучения и детектор КАРАТ РТС 4343 должны располагаться в соответствии со схемами и параметрами, предусмотренными действующими стандартами. При выборе рентгеновского аппарата следует ориентироваться на значение допустимого минимального и максимального напряжения для просвета диапазона толщин соответствующих материалов.

Расстояние, на котором будет располагаться рентгенаппарат, зависит от размера его фокусного пятна и расстояния от объекта контроля до детектора. Для определения минимального расстояния от источника излучения до объекта контроля можно обратиться к номограмме в ГОСТ ISO 17636-2, рис. 21. Сохраняя резкость изображения, аппарат можно располагать ближе и сокращать длительность экспозиции в несколько раз — по закону обратных квадратов.

Принцип работы

Рентгенотелевизионная система КАРАТ РТС 4343 может принимать, преобразовывать, усиливать, улучшать и воспроизводить изображения, полученные при контроле промышленных изделий. Ионизирующее излучение проходит через исследуемый объект и попадает на входное окно плоскопанельного детектора. В качестве чувствительных элементов матрицы детектора использованы фотодиоды на основе аморфного кремния.

При поглощении излучения генерируются фотоны света, которые с помощью фотодиодов преобразуются в поток электронов. ПЗС-матрица преобразует свет в электросигналы, и через аналого-цифровой преобразователь они поступают в компьютер в виде изображения в градациях серого. КАРАТ РТС 4343 обладает оптимальной разрядностью оцифровки — 16 бит, что соответствует 65 535 уровням серого.

90  мкм
Размер пикселя

Номограмма из ГОСТ ISO 17636-2-2017

Номограмма из ГОСТ ISO 17636-2-2017

Схема преобразования рентгеновского излучения в свет сцинтиллятором плоскопанельного детектораСхема преобразования рентгеновского излучения в свет сцинтиллятором плоскопанельного детектора

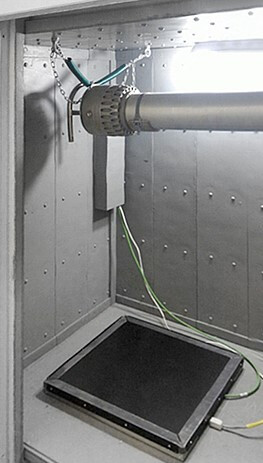

Рентгенотелевизионная система КАРАТ РТС 4343 стационарное размещение в камереСтационарное размещение системы в КРЗ

Высокая производительность контроля

Использование плоскопанельного детектора позволяет избежать временных и финансовых затрат, связанных с обработкой рентгеновской плёнки и приобретением соответствующего оборудования и химикатов. КАРАТ РТС 4343 может работать как в режиме реального времени, так и в режиме накопления кадров. Чувствительность детектора в несколько десятков раз превышает чувствительность рентгеновской пленки D7, что даёт возможность за меньшее время экспозиции добиться сопоставимого качества изображения.

При стационарном размещении системы КАРАТ РТС 4343 эффективно применение механизированного передвижения контролируемого изделия. Частичная автоматизация обеспечивает непрерывный контроль качества сварки с одновременным получением изображений исследуемого участка изделия. Применение рентгенотелевизионной системы
в 8-10 раз повышает производительность контроля по сравнению с рентгенографическим методом.

Защита электроники

В системе КАРАТ РТС 4343 электронные компоненты плоскопанельного детектора защищены вольфрамовой пластиной. Электроника расположена за рабочей областью детектора, а пластина находится перед ней.

Защита с помощью экранирования уменьшает высоту и ширину детектора, повышает ресурс детектора, однако увеличивает его массу. 25 кг — такова масса детектора КАРАТ РТС 4343 без учёта кабелей и блока питания. Поэтому наиболее целесообразным является стационарное расположение системы, например, внутри рентгеновской камеры или автоматизированной линии контроля.

Программное обеспечение X-Vizor

В комплект поставки КАРАТ РТС 4343 входит ПО X-Vizor, специально разработанное для получения, обработки и расшифровки рентгеновских изображений, выполненных с помощью плоскопанельного детектора. Программное обеспечение содержит широкий спектр цифровых фильтров, различных инструментов и опций для обработки снимков, а также для облегчения поиска и выделения дефектов.

В программе X-Vizor на вкладке «Дефектоскопия» происходит обнаружение дефектов на изображении. Предусмотрен автоматизированный режим, а также отбраковка выявленных дефектов в соответствии с актуальными российскими нормативными документами. Предусмотрены поддержка различных типов форматов, функции архивирования и защиты данных, возможности взаимодействия с внешними носителями информации.

Особенности

  • в отличие от мобильных лёгких и тонких детекторов для полевых условий КАРАТ РТС 4343 может гарантированно работать в непрерывном потоковом контроле 24/7;
  • высокая радиационная устойчивость аморфного кремния позволяет применять детектор при высоких энергиях;
  • выдающееся сочетание размеров активной области 430×430 мм и пикселя 90 мкм;
  • возможность взрывозащищённого исполнения детектора на заказ;
  • работа в динамическом и статическом режимах;
  • минимальное время экспозиции 20 мс;
  • чувствительность контроля аналогична требованиям п.1.3 и п.6.3 ГОСТ 7512-82 для плёночной радиографии сварных соединений толщиной от 1 до 80 мм;
  • ПО X-Vizor для повышения чёткости, яркости и контрастности рентгеновских снимков и эффективной расшифровки;
  • защита и архивирование изображений в цифровом виде;
  • готовность к работе менее, чем за 15 минут;
  • возможность частичной автоматизации;
  • высокая производительность контроля.

Комплектация

  • плоскопанельный детектор;
  • стабилизированный блок питания детектора;
  • система архивирования и улучшения изображения X-Vizor, включая аппаратные средства и программное обеспечение;
  • комплект соединительных кабелей;
  • чемодан для транспортировки.

Системные требования

  • процессор Intel Core i5, i7;
  • оперативная память от 8 Гб;
  • сетевая карта Ethernet 10/100/1000 Мбит/с;
  • монитор с разрешением 1980×1080 пикс.;
  • видеокарта NVIDIA (CUDA);
  • жёсткий диск от 1 Тб.

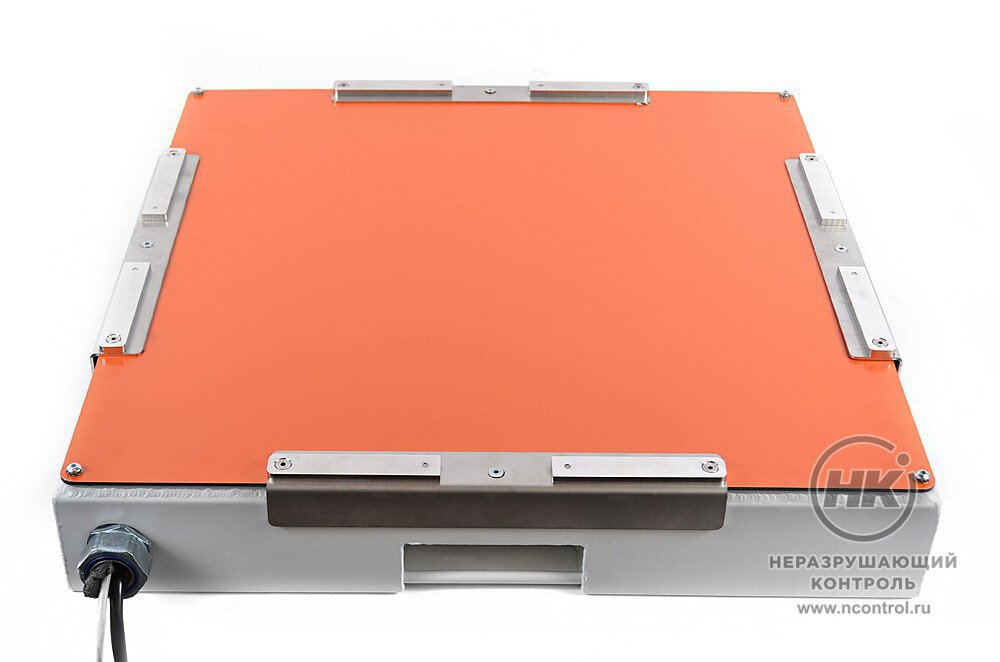

Рентгенотелевизионная система КАРАТ РТС 4343 соединения корпуса
Для большей надёжности и защиты все соединения металлического корпуса детектора выполнены сваркой

Технические характеристики

Панель детектора аморфный кремний
Материал сцинтиллятора GadOx или Csl
Размер области детектирования 430×430 мм
Количество пикселей в активной области 4778×4778
Размер пикселя 90 мкм
Аналого-цифровое преобразование 16 бит
Время получения кадра (интегрирование) 20 мс
Диапазон энергий излучения 30 – 450 кэВ, с защитой электроники
Защита от ионизирующего излучения экранирование
Материал корпуса алюминий, карбон
Питание 220-240 В; 1,2 А; 50 Гц
Потребляемая мощность 30 Вт
Передача данных Ethernet 1 Гб/с
Синхронизация внутренняя и внешняя
Программное обеспечение Х-Vizor для ОС Windows 64 бит
Условия эксплуатации от +10 до +40 °С, 10-85% RH (без конденсации влаги)
Условия хранения от -10 до +50 °С
Габариты детектора 480×480×50 мм
Масса детектора 25 кг
