Преобразователь акустической эмиссии SNK-15, контроль трубопроводов

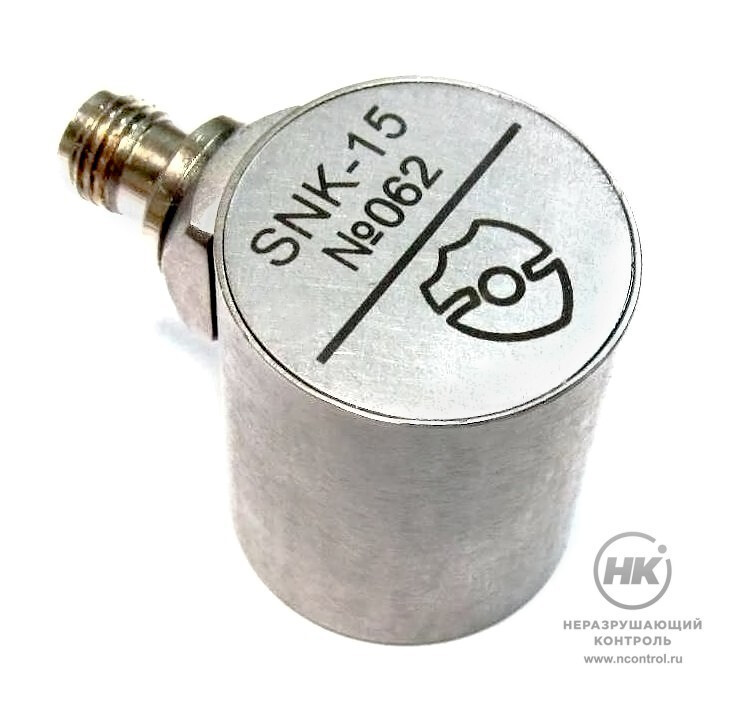

Преобразователь акустической эмиссии SNK-15 [фото №1]

Преобразователь акустической эмиссии SNK-15 [фото №2]

Преобразователь акустической эмиссии SNK-15 [фото №3]

Преобразователь акустической эмиссии SNK-15 предназначен для контроля объектов с толщиной стенки 9 – 26 мм. Разработан для диагностирования магистральных газопроводов: линейная часть, переходы, подключающие шлейфы, технологические трубопроводы и др. Может применяться для контроля магистральных нефтепроводов, сосудов и аппаратов.

Преобразователь SNK-15 используется для измерений амплитуды ультразвукового смещения поверхности твёрдых тел в диапазоне частот от 30 до 150 кГц. Выполнен в цилиндрическом пылевлагонепроницаемом корпусе из нержавеющей стали, внутри которого имеется пьезокерамический элемент. Преобразователь имеет разъём SMA для соединительного кабеля. По заказу кабель оснащается разъёмами FME, Lemo, MCX, MMCX, SMA, UHF, и может иметь длину от 100 до 1000 мм.

Преобразователь SNK-15 разработан для контроля объектов ПАО «Газпром». Допускается использование преобразователя для проверки оборудования опасных производственных объектов. Может применяться вместе с АЭ комплексами. Соответствует требованиям РД 03-300-99. Внесён в государственный реестр средств измерений.

9–26 мм
Диапазон толщин стенки объекта контроля

Особенности

возможность использования в качестве имитатора АЭ сигналов в режиме калибровки;
допускает использование внешних предусилителей сигнала;

демонстрирует высокую стабильность в рабочем диапазоне частот;
повышенная чувствительность.

Технические характеристики

Тип преобразователя	полосовой, без предусилителя
Диапазон толщин стенки объекта	9 – 26 мм
Диапазон частот	30 – 150 кГц
Коэффициент преобразования на резонансной частоте	> 400×10⁶ В/м
Диапазон рабочих температур	от -30 до +80 °С
Тип разъёма преобразователя	SMA
Соединительный кабель	SMA – BNC
Длина соединительного кабеля	350 мм
Габариты (без кабеля)	Ø 22,5×24 мм
Масса (без кабеля)	35±2 г
Срок службы	не менее 5 лет
