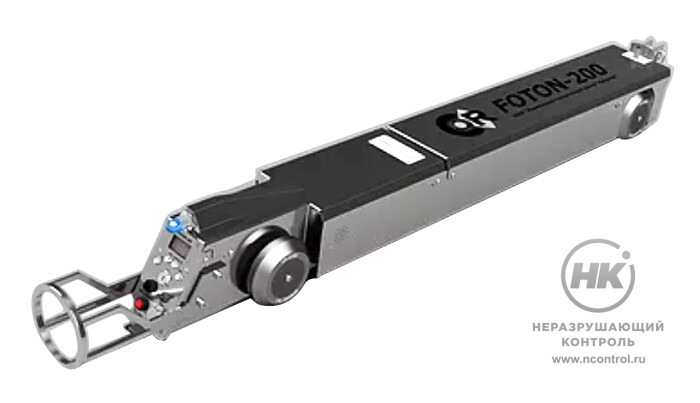

Рентгеновский кроулер «Фотон-200»

Рентгеновский кроулер «Фотон-200» предназначен для выполнения рентгеновского контроля сварных поперечных стыков трубопроводов диаметрами от 219 до 720 мм. Мощность рентгеновских аппаратов, которые можно использовать в составе кроулера: 180 – 200 кВ.

Кроулер используется в составе системы оборудования неразрушающего контроля сварных швов трубопроводов в комплекте с рентгенаппаратом, представляющим собой панорамный источник рентгеновского излучения. Питание кроулера осуществляется от высокоэффективных, морозостойких, герметичных литиевых аккумуляторов.

Полное дистанционное управление режимами движения, остановки и выполнения экспозиции осуществляется извне трубопровода за счёт использования управляющего магнетопа. Внешнее управление сводится к минимуму благодаря предварительной настройке кроулера для работы в конкретном трубопроводе с учётом его диаметра и толщины стенки.

Специальная схема предотвращает несанкционированное движение, имеются датчики остановки у торца трубы, что обеспечивает безопасное использование оборудования.

13  м/мин
Скорость перемещения

Технические характеристики

Управляющее устройство магнитный пульт управления CS-01
Скорость перемещения 13 м/мин
Направление перемещения вперёд и назад
Допустимый наклон 40% — 22,2 °
Литиевая (Lifepo) аккумуляторная батарея двигательной установки 48 В, 25 А-ч
Нормальное время зарядки аккумуляторной батареи 4 часа
Расстояние автономного прохода (на горизонтальной площадке) 6 000 м
Допустимая температура от -40 до +70 °С
Время облучения от 0 до 999 секунд
Время автономной работы рентгеновского блока от аккумуляторной батареи 8 часов
Минимальный/максимальный диаметр трубы, для модификации с рентгеновским излучателем 8” (219 мм) до 28" (720 мм)
Точность остановки +/- 3 мм
Торможение динамическое
Параметры приводящего мотора бесколлекторный 1×110 Вт
Защита мотора автоматическая, под контролем процессора

Габаритные размеры (Д×Ш×В):

– кроулера

– вместе с излучателем и комплектующими



1400×140×120 мм

2500×140×450 мм

Вес:

– кроулера

– вместе с излучателем и комплектующими



35 кг

55,5 кг
