Дозиметр гамма и рентгеновского излучения ДКГ-09Д «Чиж»

Портативный высокочувствительный дозиметр со сцинтиллятором на основе йодида цезия измеряет радиационный фон за 5 секунд. Фиксирует АЭД и МАЭД рентгеновского и гамма-излучения. Вес 200 грамм при габаритах 69х33х123 мм. Межповерочный интервал - 2 года.

Применяется на предприятиях атомной энергетики, на объектах с использованием источников ионизирующего излучения, в радиографическом контроле, в зоне таможенного контроля, санитарно-эпидемиологических и экологических пунктах. Может использоваться для бытового и индивидуального дозиметрического контроля персонала.

секунд
занимает измерение фона с погрешностью в 30%

Устройство

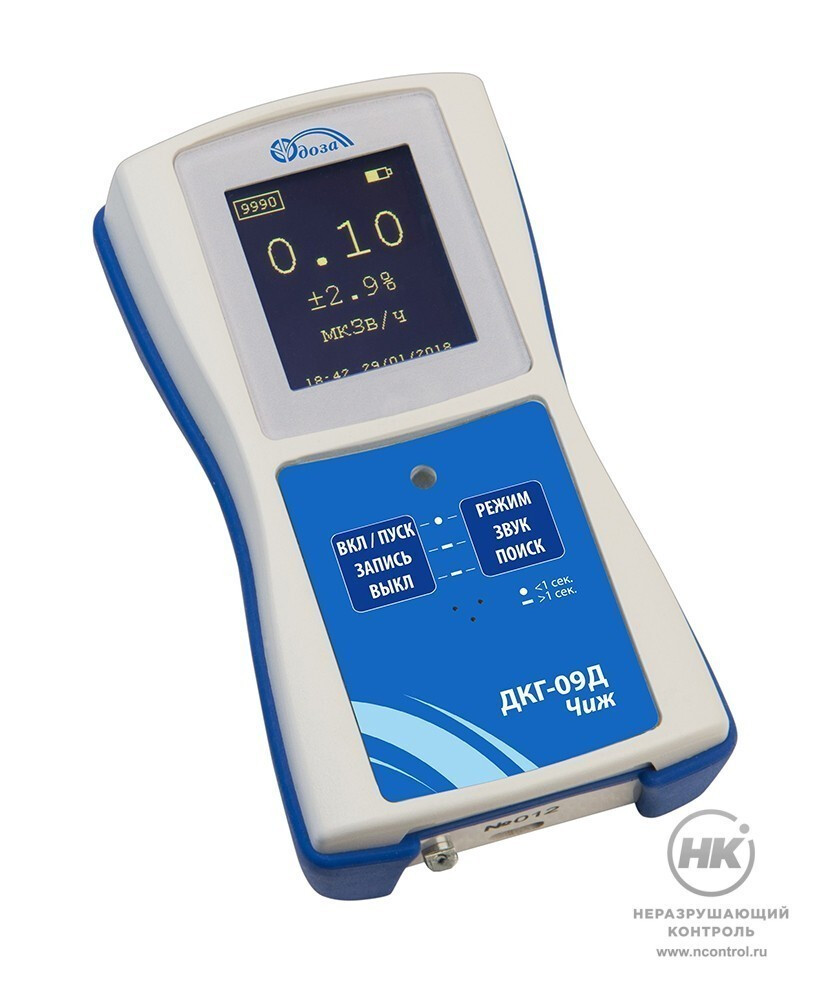

Дозиметр выполнен в пластмассовом ударопрочном корпусе. На фронтальной панели расположен цветной ЖК-дисплей, панель управления и динамик. Крепление для ремешка находится в нижней части корпуса.

С помощью двух мультифункциональных кнопок на панели управления осуществляются включение, выключение, навигация по меню, выбор режима, запись результатов измерений.

Дисплей

Дозиметр имеет цветной экран на основе OLED-матрицы. В дисплеях аналогичных приборов ЖК-монитор без активной подсветки работает от отраженного света. Активная OLED-матрица дозиметра ДКГ-09Д «Чиж» работает в полной темноте, имеет широкий угол обзора, долговечна и имеет отличные рабочие характеристики при температурах до -40 С°. Существует возможность менять и настраивать цветовой режим экрана.

Принцип работы

В основе работы дозиметра лежит взаимодействие материала сцинтиллятора - йодистого цезия, активированного таллием - с фотонным ионизирующим излучением, в результате которого возникают вспышки света. Интенсивность света пропорциональна энергии излучения.

Твердотельный фотоэлектронный умножитель на основе кремния фиксирует свет, который превращается в электрический сигнал. Анализатор импульсных волн обрабатывает электрический сигнал и преобразует его в информацию об энергетическом спектре излучения. Далее микропроцессор с помощью технологии восстановления исходного спектра гамма-излучения рассчитывает МАЭД и АЭД.

Детектор CsI(Tl) + Si-ФЭУ

Конструкция дозиметра ДКГ-09Д "Чиж" включает в себя инновационный детектор на основе сцинтилляционного кристалла йодистого цезия, активированного таллием (CsI(Tl)) и кремниевого фотоумножителя (Si-ФЭУ).

Благодаря высокотехнологичному детектору, прибор имеет высокий уровень чувствительности измерения: 25 (имп./с)/(мкЗв/ч), что приблизительно в 5 раз выше, чем у переносных дозиметров-аналогов с другим типом детектора. Это позволяет дозиметру ДКГ-09Д измерять радиационный фон всего за 5 секунд с условием погрешности 30%.

Детектор устойчив к механическим повреждениям и электромагнитным помехам, имеет небольшие размеры и вес, долгий срок службы.

Обслуживание

Средний срок службы дозиметра составляет около 15 лет. Интервал поверки прибора составляет 2 года. Производитель рекомендует проводить визуальный осмотр дозиметра 1 раз в месяц.

1 раз в год, вне зависимости от сохранения работоспособности дозиметра, необходима оценка накопленного радиоактивного загрязнения на всех поверхностях его корпуса.

В случае возможности снижения показателя загрязнения до допустимого уровня, проводится дезактивация прибора с помощью раствора на основе ПАВ или кислот. После дезактивации дозиметр может быть допущен к применению, отправлен на поверку или ремонт.

Утилизация

Утилизация дозиметра допустима в местах захоронения промышленных отходов в том случае, если уровень радиоактивного загрязнения его корпуса не превышает допустимых значений.

В случае невозможности снижения уровня радиоактивного загрязнения утилизировать следует в соответствии с требованиями по утилизации радиоактивных отходов.

Особенности

  • 2 режима звуковой сигнализации
  • Измерение фона за 5 секунд
  • Режим поиска
  • Дублирование сигнализации цветовым режимом дисплея
  • Простота и удобство использования
  • Цветной дисплей
  • Сохранение параметров измерений в памяти
  • Рабочая температура до -40°С

Соответствие стандартам

Дозиметр производится в соответствии с требованиями таких нормативных документов, как ТУ 4362-156-31867313-2017, ГОСТ 27451-87, ГОСТ Р 52931-2008, ГОСТ 29074-91, ГОСТ 28271-89, ГОСТ 8.070-96.

Условия хранения

Хранить в чистом сухом помещении, исключающем попадание прямых солнечных лучей, при t от +10 до +35 °С и относительной влажности воздуха 80 % при +25 С°.

Комплект поставки

  • Дозиметр ДКГ-09Д «Чиж»
  • 3 элемента питания типа ААА
  • Кабель USB 2.0
  • Руководство по эксплуатации
  • Упаковка

Технические характеристики

Диапазон измерений МАЭД

0,1 мкЗв/ч ÷ 50 мЗв/ч

Диапазон измерений АЭД  0,1 ÷ 1·107 мкЗв
Диапазон энергий регистрируемого фотонного излучения  0,05 ÷ 3 МэВ
Чувствительность  не менее 25 (имп./с)/(мкЗв/ч)
Время отклика при изменении МАЭД в 10 раз (при МАЭД более 1 мкЗв/ч) 5 секунд
Объем архива 9 999 измерений
Пределы допускаемой основной относительной погрешности ±15%
Диапазон рабочих температур от -40°С до +50°С
Степень защиты IP65
Питание дозиметра 3 элемента типа ААА
Масса (включая элементы питания) не более 0,2 кг
Габариты 69×33,5×123 мм
Периодичность поверки 1 раз/24 месяца
Средний срок службы не менее 15 лет
