Электроискровой дефектоскоп Elcometer 266

Elcometer 266 — электроискровой дефектоскоп с максимальным рабочим напряжением 5 кВ, 15 кВ или 30 кВ в зависимости от выбранной в комплектации рукоятки. Предназначен для ручной проверки качества диэлектрических и частично проводящих покрытий на токопроводящих основаниях. Позволяет выявить пропуски, утонения, включения, микроотверстия в сухих изоляционных покрытиях в диапазоне толщин от 200 мкм до 7 мм.

Дефекты покрытий разделяют на технологические, то есть полученные в процессе нанесения покрытия, и эксплуатационные. Оба типа дефектов практически невозможно обнаружить визуально на большой площади поверхности покрытия, поэтому используется электроискровой метод.

Elcometer 266 применяется для контроля защитных покрытий, например, лакокрасочных или полиэтиленовых покрытий на металле, бетоне и других проводящих электрический ток основаниях. Дефектоскоп позволяет контролировать внутреннюю и наружную поверхности трубопроводов. Прибор откалиброван при выпуске, рекомендуется повторная калибровка в метрологической службе один раз в год.

200  мкм
Минимальная толщина покрытия

Устройство

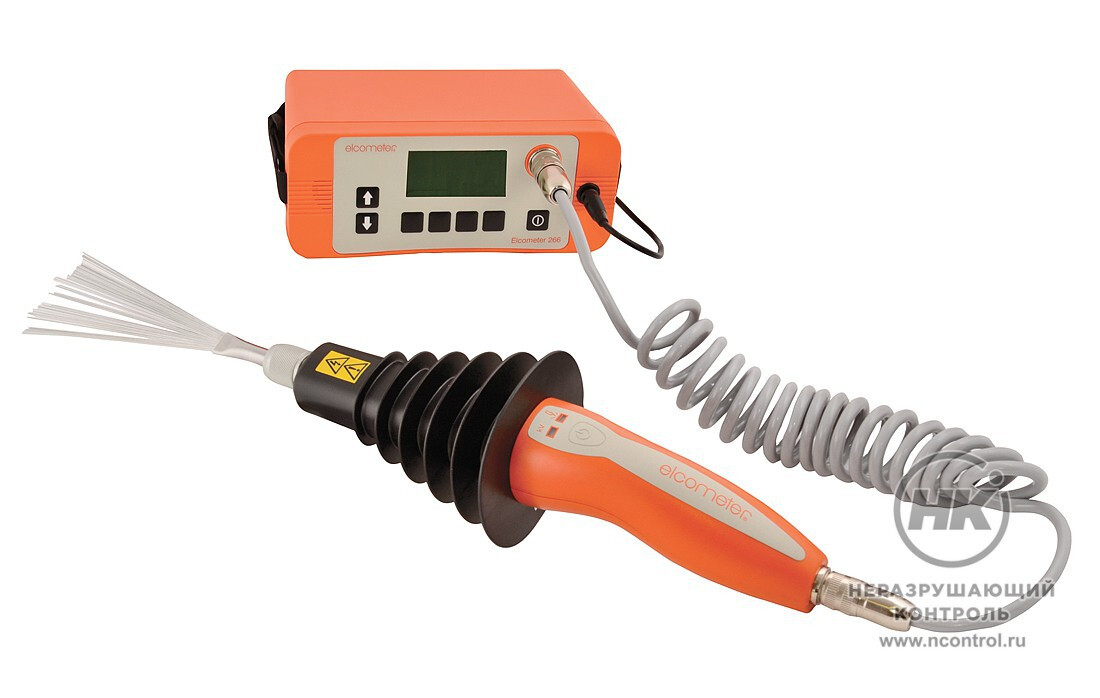

Электроискровой дефектоскоп Elcometer 266 состоит из электронного блока, рукоятки с трансформатором, датчика-электрода, кабеля заземления с зажимом, аккумулятора и сетевого адаптера для его зарядки. В базовую комплектацию не входит высоковольтная рукоятка. При заказе дефектоскопа следует выбрать рукоятку с необходимым рабочим напряжением в зависимости от покрытия, которое планируется проконтролировать. Помимо щёточного датчика дополнительно можно заказать другие электроды

Установка параметров и настроек происходит на лицевой панели электронного блока дефектоскопа. Напряжение может быть отрегулировано вручную в диапазоне 0,5 кВ – 1 кВ с шагом 50 В, в диапазоне 1 кВ – 30 кВ с шагом 100 В. Для частично проводящих покрытий чувствительность к току задаётся вручную или регулируется автоматически.

Встроенный вольтметр гарантирует, что реальное испытательное напряжение соответствует выбранному в настройках. Система с замкнутым контуром обеспечивает постоянное и точное измерение генерируемого испытательного напряжения. Большой дисплей с подсветкой позволяет просматривать текущие параметры даже в темноте. При обнаружении дефекта подсветка мигает.

Органы управления и регулировки на электронном блоке дефектоскопа Elcometer 266

Принцип работы

Кабель заземления соединяет прибор и основание объекта контроля. Рукоятка дефектоскопа содержит трансформатор, создающий разность потенциалов между датчиком-электродом и проводящим основанием. При наличии зазора на месте покрытия оказывается воздушная прослойка, канал или утоньшение. В результате малого сопротивления возникает разряд, и цепь замыкается. Это явление называется электроискровым пробоем. Elcometer 266 регистрирует пробои и оповещает о них световым и звуковым сигналами.

Схема подключения элементов дефектоскопа Elcometer 266 при контроле покрытия

Выбор рукоятки

Рукоятку следует выбирать исходя из максимального рабочего напряжения для проведения инспекции. Напряжение, в свою очередь, зависит от толщины покрытия: чем оно толще, тем выше должно быть напряжение. Доступны для заказа рукоятки на 5 кВ, 15 кВ и 30 кВ.

Минимальное рабочее напряжение — величина, необходимая для пробоя толщины воздуха, равной толщине покрытия. Для всех рукояток Elcometer 266 это значение составляет 0,5 кВ. Наиболее эффективное рабочее напряжение находится в диапазоне между минимальным и максимальным значениями.

Электронный блок дефектоскопа включает в себя встроенный калькулятор, который может определять и устанавливать правильное испытательное напряжение на основе выбранного стандарта испытания и толщины контролируемого покрытия.

Технические характеристики высоковольтных рукояток

Модель DC5 DC15  DC30
Диапазон испытательного напряжения 0,5 – 5 кВ 0,5 – 15 кВ  0,5 – 30 кВ
Толщина контролируемого покрытия до 1,25 мм до 3,75 мм до 7,5 мм
Время работы прибора без подсветки 40 часов 20 часов 10 часов
Время работы прибора с подсветкой 20 часов 15 часов 8 часов
Масса 0,6 кг 0,6 кг 0,6 кг

Рукоятка с непрерывной подачей напряжения

Помимо трёх стандартных вариантов производитель предлагает рукоятку DC30S с диапазоном испытательного напряжения от 0,5 до 30 кВ. Её особенностью является непрерывная подача напряжения на датчик-электрод. Отключить подачу напряжения можно, нажав кнопку вкл/выкл на самой рукоятке либо аналогичную кнопку на электронном блоке Elcometer 266.

Когда рукоятка DC30S подключена к прибору, при каждом включении электронного блока на дисплее отображается предупреждающее сообщение. Нажмите OK, чтобы подтвердить и продолжить работу в обычном режиме.

Рукоятка постоянной подачи напряжения совместима с приборами Elcometer 266, имеющими серийный номер SC16119 и выше. Программное обеспечение предыдущих версий прибора должно быть обновлено, чтобы электронный блок мог распознать новую рукоятку DC30S при подключении.

Рукоятка DC30S с непрерывной подачей напряжения для дефектоскопа Elcometer 266Рукоятка DC30S не имеет кнопки сжатия и функции защитной блокировки

Выбор электрода

Для разных типов задач используются специфические датчики-электроды. Производитель предлагает широкий ассортимент датчиков, позволяющий подобрать нужный электрод для контроля покрытий на различных объектах и поверхностях. Также под заказ можно приобрести адаптеры-переходники для присоединения датчиков к другим моделям электроискровых дефектоскопов Elcometer.

Веерный щёточный электрод для дефектоскопа Elcometer 266

Веерный щёточный электрод

Подходит для обычного применения, небольшой площади поверхности и сложных деталей. Обеспечивает низкое контактное давление.

Входит в состав базовой комплектации.

С-образный щёточный электрод для дефектоскопа Elcometer 266

Кольцевой пружинный электрод для дефектоскопа Elcometer 266

С-образный щёточный электрод и кольцевая пружина из фосфорной бронзы

Служат для контроля покрытий на внешней поверхности труб. Позволяют проходить изгибы трубы, не прерывая контакта. Каждая пружина снабжена легкоразъёмным соединительным элементом. Пружинные электроды из фосфорной бронзы
в 2-3 раза легче аналогов из нержавеющей стали.

Электроды С-типа выпускаются на диаметры труб от 150 до 1 150 мм,
кольцевые пружинные электроды — на диаметры от 48 до 1 425 мм.

Внутритрубный кольцевой щёточный электрод для дефектоскопа Elcometer 266

Кольцевой щёточный датчик

Используется для контроля внутренней поверхности трубопровода. Главное при подборе кольцевого датчика — точное совпадение с внутренним диаметром трубы, т.к. между датчиком и покрытием не должно быть зазоров.

Диапазон диаметров внутритрубного кольцевого щёточного электрода: от 38 до 610 мм.

Плоский резиновый электрод для дефектоскопа Elcometer 266

Плоский резиновый электрод

Прямоугольный щёточный электрод для дефектоскопа Elcometer 266

Прямоугольный щёточный датчик

Подойдут для контроля поверхностей большой площади. Резина даёт более лёгкий контакт с покрытием.

Резиновые электроды выпускаются шириной от 250 до 1 400 мм, щёточные — от 250 до 1 000 мм.

Щёточный веерный электрод помогает исследовать сложные поверхности, требующие низкого контактного давления

Контроль хрупких покрытий

Любой материал при подаче на него высокого напряжения начинает проводить электрический ток. Однако таким хрупким диэлектрикам, как краска, достаточное для возникновения тока напряжение наносит непоправимый ущерб.

Значение напряжения, при котором разрушается материал определённой толщины, называется его диэлектрической прочностью. Обычно оно выражается как напряжение на единицу расстояния, например, кВ/мм. Диэлектрическая прочность зависит от температуры и толщины покрытия, а также типа приложенного напряжения: переменного, постоянного или импульсного.

В руководстве пользователя к дефектоскопу Elcometer 266 приведён график зависимости предела допустимого напряжения от толщины диэлектрика. Используя эти рекомендации, можно определить безопасное и эффективное испытательное напряжение.

Также в инструкции приведён полный список поддерживаемых стандартов испытаний с пояснениями. Если у вас нет установленного стандарта для работы, в приложениях можно найти указания для расчёта и установки верхнего и нижнего пределов напряжения даже при неизвестной толщине покрытия.

Безопасность оператора

Электроискровой дефектоскоп Elcometer 266 разработан в соответствии со стандартом EN 61010, регламентирующим безопасность электрических контрольно-измерительных приборов и лабораторного оборудования.

Стандартные высоковольтные рукоятки прибора оснащены двухступенчатой системой блокировки. Защитный выключатель установлен ​​внутри чёрного прорезиненного участка на нижней стороне рукоятки. Когда этот участок плотно удерживается рукой оператора, блокировка сбрасывается, и напряжение на датчике можно включить нажатием кнопки вкл/выкл на рукоятке.

Если рукоятку отпустить во время контроля, напряжение на датчике немедленно упадёт до нуля, прибор издаст высокий звуковой сигнал, а красный индикатор на рукоятке начнёт мигать.

Если рукоятку обхватить снова в течение примерно двух секунд, напряжение будет немедленно восстановлено. Эта функция позволяет оператору регулировать усилие обхвата по мере необходимости при длительной работе с дефектоскопом.


Если рукоятка не сжимается, как показано на рисунке, происходит автоматическое отключение высокого напряжения на электроде

Функции индикаторов на рукоятке высокого напряжения

Звуковая и световая индикация

  1. Одиночный звуковой сингал в момент включения высоковольтной рукоятки.
  2. Серия щелчков при постоянной подаче высокого напряжения на электрод. Включенная рукоятка работает с красной подсветкой.
  3. Двойной звуковой сигнал при отсутствии сжатия рукоятки, красный светодиод мигает.
  4. Зуммер при обнаружении электроискрового пробоя. Мигают синий светодиод на рукоятке и подсветка дисплея электронного блока.
  5. Если заряд батареи менее 10%, прибор издает звуковые сигналы каждые 10 секунд, и символ на дисплее мигает.
  6. При полном разряде аккумулятора раздаются 5 громких звуковых сигналов, и прибор автоматически отключается.

Рукоятка для второй руки

Съёмная рукоятка поставляется в качестве дополнительного аксессуара и служит для повышения удобства использования дефектоскопа.

Приспособление устанавливается между генератором высокого напряжения и датчиком-электродом и позволяет удерживать рукоятку Elcometer 266 двумя руками. Электрод крепится к концу рукоятки с помощью стандартной муфты.

  • Позволяет оператору удерживать тяжёлые датчики или удлинительные стержни в течение более длительного периода времени.
  • Обладает высокой степенью изоляции и не снижает безопасность использования прибора.
  • Одновременно служит удлинительным стержнем на 0,5 м.
Чтобы установить дополнительную рукоятку, наденьте её на конец рукоятки высокого напряжения, а затем вращайте, пока она не будет надёжно закреплена

Соответствие стандартам

Электроискровой дефектоскоп Elcometer 266 может использоваться в соответствии со следующими стандартами: ANSI/AWWA C213, AS 3894.1, ASTM C 536, ASTM C 537, ASTM D 4787, ASTM G 6, ASTM D 5162-B, ASTM G 62-B, BS1344-11, DIN 55670, EN 14430, ISO 2746, JIS K 6766, NACE RP0274, NACE RP0188, NACE RP0190, NACE RP0490, NACE SP0188, NACE SP0490.

Прибор соответствует Директиве на электромагнитную совместимость и Директиве на низковольтное оборудование. Является продуктом Класса А, Группы 1 типа ISM согласно стандарту CISPR 11 (Оборудование радиочастотное промышленное, научно-исследовательское, медицинское).

Особенности

  • доступны рукоятки с максимальными значениями напряжения 5 кВ, 15 кВ или 30 кВ;
  • контроль сухих изоляционных покрытий толщиной от 200 мкм до 7 мм;
  • встроенный вольтметр контролирует соответствие заданного и текущего испытательного напряжения;
  • встроенный калькулятор и автоматическая установка напряжения под толщину покрытия;
  • световая и звуковая сигнализация при обнаружении электроискрового пробоя;
  • доступен к заказу широкий выбор датчиков-электродов и дополнительных аксессуаров;
  • опциональная рукоятка для хвата второй руки для удобства работы;
  • возможность ручной настройки напряжения;
  • защитная блокировка на ручке стандартных рукояток, реагирующая на прекращение контакта с рукой;
  • электробезопасность дефектоскопа соответствует стандарту EN 61010;
  • яркий ЖК-дисплей с подсветкой для работы в затемнённых условиях;
  • время непрерывной работы от 8 до 40 часов в зависимости от выбранной рукоятки;
  • возможность зарядки батареи внутри и вне электронного блока;
  • во время зарядки прибор может быть как включен, так и выключен;
  • полная зарядка аккумулятора за 4 часа;
  • мультиязычное меню.

Базовая комплектация

  • электронный блок с плечевым ремнём;
  • витой кабель для высоковольтной рукоятки;
  • щёточный веерный электрод;
  • перезаряжаемая аккумуляторная батарея;
  • зарядное устройство для батареи с сетевым кабелем и съёмными штепселями;
  • катушка с проводом заземления длиной 10 м и зажимом типа «крокодил»;
  • руководство по эксплуатации;
  • пластиковый кейс.

Базовый комплет Elcometer 266 в пластиковом кейсеБазовый комплет Elcometer 266 в пластиковом кейсе

Дополнительные принадлежности

  • рукоятка DC5 на 0,5 – 5 кВ;
  • рукоятка DC15 на 0,5 – 15 кВ;
  • рукоятка DC30 на 0,5 – 30 кВ;
  • рукоятка DC30S на 0,5 – 30 кВ с непрерывной подачей напряжения;
  • дополнительная рукоятка для второй руки;
  • щёточный веерный электрод из фосфорной бронзы;
  • внутритрубный кольцевой щёточный электрод;
  • кольцевая пружина из фосфорной бронзы или нержавеющей стали;
  • С-образный щёточный электрод;
  • прямоугольный щёточный датчик;
  • плоский резиновый датчик;
  • удлинители для электродов фиксированные;
  • ручка-удлинитель телескопическая;
  • запасной кабель заземления 2 м, 4 м, 10 м;
  • адаптеры для других моделей Elcometer;
  • заземляющие маты для испытаний на незаземлённых трубах.

Технические характеристики

Точность измерения выходного напряжения ±5% или ±50 В в диапазоне ниже 1 000 В
Точность измерения выходной силы тока ±5% от полной шкалы
Шаг измеряемого напряжения 0,01 кВ в диапазоне ниже 10 кВ; 0,1 кВ в диапазоне выше 10 кВ
Шаг установки напряжения 0,05 кВ в диапазоне ниже 1 кВ; 0,1 кВ в диапазоне выше 1 кВ
Шаг измеряемой силы тока 1 мкА
Шаг установки силы тока 1 мкА
Максимальная выходная сила тока 99 мкА
Индикация электроискрового пробоя световая и звуковая, громкость регулируется
Дисплей ЖК с подсветкой
Автоматическое отключение можно настроить в диапазоне от 1 до 15 минут, либо отключить функцию
Питание перезаряжаемая литий-ионная батарея
Время непрерывной работы от 8 до 40 часов в зависимости от выбранной рукоятки
Индикатор заряда батареи есть
Время полной зарядки  4 часа от однофазной сети переменного тока 50 Гц
Диапазон рабочих температур от 0 до +50 °С
Длина кабеля высоковольтной рукоятки 1,5 м в респравленном виде
Длина кабеля заземления 10 м
Масса электронного блока 1,2 кг вместе с батареей, 2 кг с батареей, рукояткой и кабелем
Корпус транспортировочного кейса водонепроницаемый ударопрочный ABS пластик
Габариты транспортировочного кейса 520×370×125 мм
