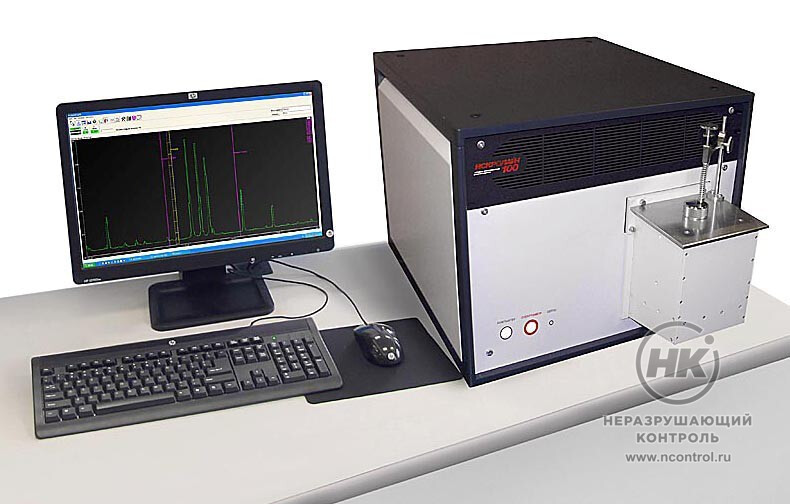

Оптико-эмиссионный спектрометр «ИСКРОЛАЙН 100» — это настольный прибор для анализа токопроводящих проб при помощи низковольтного искрового разряда в атмосфере аргона. Предназначен для элементного анализа металлов и сплавов. Доступны любые спектральные линии в диапазоне от 167 до 460 нм с разрешением 0,02 — 0,03 нм.

Применяется для проведения быстрого и точного спектрального анализа металлов и сплавов с различными основами: Fe, Al, Cu, Zn, Pb, Sn, Sb, Ni, Ti, Co, Mg. Может использоваться для количественного анализа состава чугунов, низколегированных, среднелегированных, многих высоколегированных сталей и др. по большинству известных легирующих элементов и примесей, включая серу, фосфор и углерод.

30 секунд
Время анализа

Документы в PDF

Скачать карточку в формате PDF

Сертификат Росстандарта

Декларация о соответствии ЕАС

Свидетельство СИ РФ

Метрологические характеристики

Сертификат СИ Белоруссии

Свидетельство СИ Украины

Сертификат СИ Казахстана

Сертификат СИ Узбекистана

Области применения

Экспресс-анализ химического состава сплавов для контроля плавки и сертификационный контроль готовой продукции в металлургии. Сортировка и разбраковка лома чёрных и цветных металлов.Входной контроль, контроль плавки и выходной контроль готовой продукции, сертификационный контроль влитейном производстве. Определение и подтверждение марки закупаемых материалов вметаллообработке имашиностроении.

Конструкция

Прибор состоит из системы возбуждения спектров на базе генератора LCR-разряда СПАРКС, вакуумного спектрографа 1S2133, системы регистрации на 9-ти линейных ПЗС детекторах. Системы управления, газоподачи, вакуумирования выполнены внутри технологичного корпуса. Большой открытый столик штатива делает возможным измерение больших образцов или образцов неправильной формы.

Cпектрограф выполнен по оптической схеме Пашена-Рунге, с прецизионной ручной настройкой всех оптических элементов. Высокая температурная стабильность спектрографа достигается без применения специальных систем термостабилизации.

Процесс вакуумирования

Вакуумирование кожуха спектрографа выполняется с использованием пластинчато-роторных масляных форвакуумных насосов, которые обладают начальной скоростью откачки не менее 5 м³/ч и обеспечивают остаточное давление ниже 0.1 мБар.

Для этих целей применяются компактные, малошумные, высоконадежные, а также простые и экономичные в обслуживании современные импортные насосы. Они оснащены эффективными и недорогими фильтрами длительного срока службы, которые предотвращают попадание паров масла как в откачиваемый объем, так и в окружающую среду. Кроме того, насосы имеют клапаны, которые изолируют насос от откачиваемого объема в случае внезапного отключения электропитания, что предотвращает утечку масла в спектрограф и его возможный выход из строя.

Система регистрации

Оцифровывает аналоговые сигналы с линейных ПЗС-детекторов с разрешением 16 бит и сохраняет полученные данные во внутренней памяти (до 1000 кадров). Сигналы со всех линейных ПЗС-детекторов обрабатываются параллельно и одновременно, что в дальнейшем позволяет использовать корреляционные методы обработки сигнала.

Время накопления каждого кадра может варьироваться в пределах 0.004 — 60.0 сек с шагом 0.004 сек. Внутренняя схемотехника платы системы регистрации выполнена с учётом жёстких условий эксплуатации: функционирование рядом с источниками сильных электромагнитных помех (генераторы искровых, дуговых, ВЧи СВЧ разрядов) или функционирование в вакууме до 0.001 мБар (т.е. в условиях плохого теплообмена).

500 кадров
сохраняется во внутренней памяти

Соответствие стандартам

Прибор удовлетворяет требованиям ГОСТа на методы спектрального анализа. Точность анализа превосходит требования ГОСТ 18895-97 в 2-10 раз. Свидетельство о первичной поверке прибора и обучение сотрудников включены в стандартный комплект поставки.Эмиссионные спектрометры «ИСКРОЛАЙН» внесены вГосударственный реестр средств измерений России, Белоруссии, Казахстана и Узбекистана.

Особенности

высокий КПД генератора LCR-разряда: в режиме без балластного сопротивления в разряд поступает до 80% мощности, отбираемой отсети;
стабилизированы электрические параметры генератора, влияющие на метрологические характеристики спектрометра;
управляющее ПО поддерживает три режима доступа для работы операторов с разным уровнем квалификации;
более 700 вариантов настроек генератора;

«марочник» на неограниченное количество марок сталей и сплавов, возможность корректировки и добавления марок;
экономия аргона за счёт использования особой технологии удаления кислорода изспектрального блока;
установлено программное обеспечение «PPM Pro», совместимое с WindowsXP/7/10;
низкий уровень электромагнитных помех.

Технические характеристики

Диапазон измерения концентраций	от 0.0001 % до десятков, максимальные значения практически не ограничены
Относительная случайная погрешность (взависимости от элемента, значения массовой доли и качества ГСО)	менее 0.5 – 40 %
Источник возбуждения спектра
Тип разряда	низковольтная униполярная искра в аргоне
Напряжение	200 – 500 В
Частота	100; 200; 300; 400 Гц
Ёмкость	2.2; 4.4 мкФ
Индуктивность	40; 270; 750; 2400мкГн
Сопротивление	0.3; 0.99; 3.3 Ом
Рабочий спектральный диапазон	167 – 460 нм
Среднее спектральное разрешение	0.02 – 0.03 нм
Средняя обратная линейная дисперсия	1.25 нм/мм
Фотоприёмники (линейные ПЗС-детекторы TCD1304DG, TOSHIBA)	9 шт.
Длительность одного кадра	0.004 – 60 сек
Число кадров	1 – 500
Интерфейс	USB 2.0
Режим передачи кадров	все кадры,среднее по всем кадрам
Электрическое питание	(230±10) В, (50±2) Гц
Потребляемая мощность, не более	500 Вт, без искры 900 Вт, при горении искры
Габариты прибора (Ш×Г×В)	440×495×175 мм
Масса, не более	80 кг
