Дуговой спектрометр СПАС-01 предназначен для экспресс-анализа элементного состава порошковых материалов, включая почвы и геологические образцы; металлов и сплавов; токонепроводящих образцов. Доступны любые спектральные линии в диапазоне 185 – 915 нм, с разрешением от 0.007 нм в диапазоне 185 – 330 нм и от 0.03 нм в диапазоне 330 – 915 нм.

С помощью этого прибора можно проанализировать любые образцы, которые можно измельчить. Это могут быть пески, почвы, геологические образцы, донные отложения, стёкла, керамика, металлическая стружка, машинные масла (на наличие в них фрагментов износа оборудования) и прочие подобные объекты. Всё, что возможно поместить в кювету для образцов (полый угольный электрод) — прибор сможет атомизировать, возбудить и проанализировать. Металлические стержни можно анализировать напрямую, используя их в качестве противоэлектрода.

Пределы обнаружения элементного спектрального анализа твердых веществ на спектрометре СПАС-01 по критерию «3σ» для большинства элементов лежат в диапазоне 10^-5 – 10^-4 %.

500 кадров
Сохраняется во внутренней памяти

Документы в PDF

Скачать карточку в формате PDF

Области применения

Прибор может применяться для входного контроля сырья ивыходного контроля продукции вчёрной, цветной, порошковой металлургии. Используется всферах горнодобывающей, горно-обогатительной игорно-перерабатывающей промышленности для анализа; при производстве особо чистых материалов; вэкологии; впищевой промышленности; вкриминалистических лабораториях; научно-исследовательских институтах идр.

Конструкция

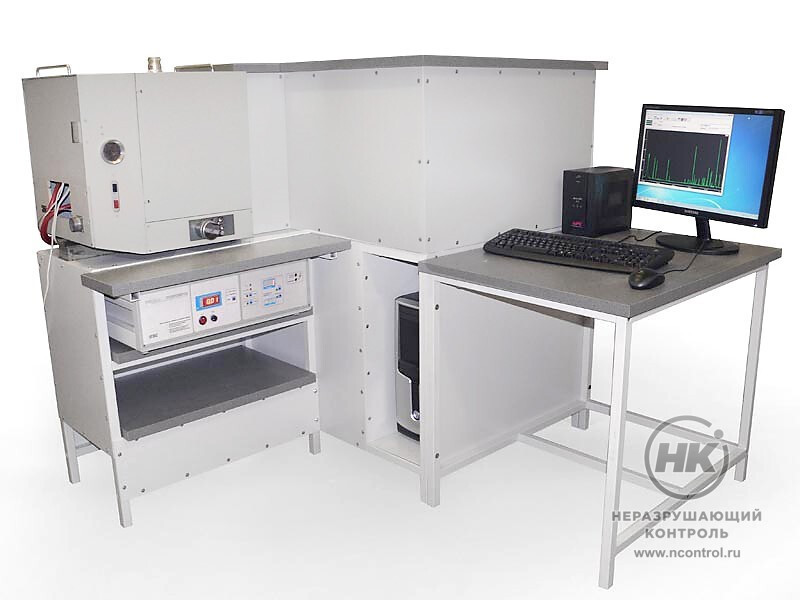

СПАС-01 состоит изисточника возбуждения спектров наоснове генератора дуговых разрядов PRIMA Aиуниверсального штатива УШТ-4, спектрографа 2S36501633, системы регистрации на24-х линейных ПЗС детекторах, управляющего персонального компьютера, атакже корпуса срабочим местом оператора.

Система регистрации

Оцифровывает аналоговые сигналы с линейных ПЗС-детекторов с разрешением 16 бит и сохраняет полученные данные во внутренней памяти (до 500 кадров). Сигналы со всех линейных ПЗС-детекторов обрабатываются параллельно и одновременно, что в дальнейшем позволяет использовать корреляционные методы обработки сигнала.

Время накопления каждого кадра может варьироваться в пределах 0.004 — 60.0 сек с шагом 0.004 сек. Внутренняя схемотехника платы системы регистрации выполнена с учётом жёстких условий эксплуатации: функционирование рядом с источниками сильных электромагнитных помех (генераторы искровых, дуговых, ВЧ и СВЧ разрядов) или функционирование в вакууме до 0.001 мБар (т.е. в условиях плохого теплообмена).

Особенности

генератор дуговых разрядов PRIMA Aневызывает при работе сбоев компьютеров идругих электронных приборов, несоздаёт приработе акустического шума;
возможность задавать из компьютера произвольную зависимость тока дуги от времени;
применяются высококачественные голограммные вогнутые дифракционные решетки;
высокая температурная стабильность настройки спектрографов;

управляющее ПО поддерживает три режима доступа для работы операторов с разным уровнем квалификации;
возможность предустановки требуемого тока безпредварительного сжигания пробы;
установлено программное обеспечение «PPM Pro», совместимое с WindowsXP/7/10;
время анализа одного образца менее 1 минуты;
сдвоенный спектрограф 2S36501633.

Технические характеристики

Диапазон измерения концентраций	от 10^-5– 10^-4до десятков %,максимальные значения практически не ограничены
Относительная случайная погрешность погрешность (взависимости от условий измерения)	5 – 15 %
Источник возбуждения спектра
Типы дуговых разрядов	униполярная дуга 3 – 20 А дуга переменного тока 3 – 18 А прерывистая дуга 3 – 8 А
Стабильность тока дуги (в диапазоне напряжений питания 200 – 250 В и независимо отизменения межэлектродного расстояния вследствие выгорания электродов)	не более 0.5 %
Потребляемая мощность	не более 1.5кВт
Габариты	110×370×520 мм
Вес	не более 7 кг
Рабочий спектральный диапазон	185 – 915 нм
Среднее спектральное разрешение
В диапазоне 185 – 415 нм	0.007 – 0.01 нм
В диапазоне 415 – 915 нм	0.03 – 0.06 нм
Средняя обратная линейная дисперсия
В диапазоне 185 – 415 нм	0.56нм/мм
В диапазоне 415 – 915 нм	3.36нм/мм
Фотоприёмники (линейные ПЗС-детекторы TCD1304DG, TOSHIBA)	до 24 шт.
Длительность одного кадра	0.004 – 60 сек
Число кадров	1 – 500
Интерфейс	USB 2.0
Режим передачи кадров	все кадры,среднее по всем кадрам
Электрическое питание	(220⁺²²_-33) В, (50±2) Гц
Потребляемая мощность, не более	500 Вт, без плазмы 2000 Вт, при горении плазмы
Габариты (Д×Ш×В)	1480×1470×1200 мм
Масса, не более	250 кг
