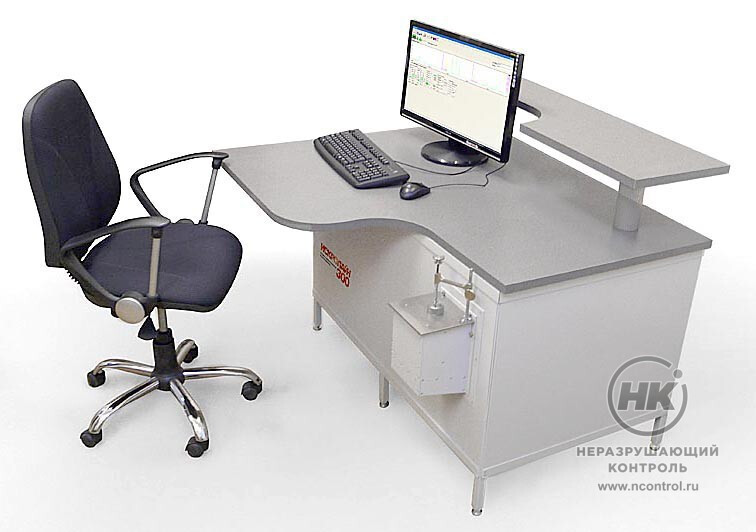

Атомно-эмиссионный спектрометр «ИСКРОЛАЙН 300 и 300к» [фото №3]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Атомно-эмиссионный спектрометр «ИСКРОЛАЙН 300 и 300к» — это аналитический прибор лабораторного класса для проведения экспресс-анализа металлов и сплавов на любых основах.

Для «ИСКРОЛАЙН 300» спектральный диапазон от 120 до 930 нм, а для «ИСКРОЛАЙН 300к» от 167 до 930 нм. Среднее спектральное разрешение 0.007 – 0.01 нм в диапазоне 167 – 330 нм, 0.02 – 0.03 в диапазоне 330 – 930 нм.

Спектральное разре шение вплотную приближается к предельному теоретически возможному значению, ограниченному габаритами оптических блоков. Собственная ширина многих аналитических линий превышает аппаратное разрешение прибора, что позволяет оценить их реальную спектральную ширину. Эти возможности позволяют использовать прибор в лабораториях в исследовательских целях. Новая модель спектрометра отличается не только удобством использования, но и расширенными возможностями: определение химического состава сложных и сверхсложных сплавов.

30 секунд
Время анализа

Документы в PDF

Скачать карточку в формате PDF

Метрологические характеристики

Свидетельство СИ РФ

Сертификат СИ Белоруссии

Свидетельство СИ Украины

Сертификат СИ Казахстана

Сертификат СИ Узбекистана

Конструкция

Прибор состоит из системы возбуждения спектров на базе генератора LCR-разряда СПАРКС, вакуумного спектрограф 2S36501640, системы регистрации из 2-х плат, обслуживающей 24 ПЗС детекторов. Предусмотрены системы управления, газоподачи, вакуумирования. В комплектацию входят корпус и кресло оператора. Большой открытый столик штатива делает возможным измерение больших образцов или образцов неправильной формы.

Использована рациональная конструкция для светосильных широкодиапазонных спектрографов — сдвоенный спектрограф. На одном оптическом основании располагаются два спектрографа (с оптическими схемами Пашена-Рунге), оптически связанные через нулевой порядок дифракции первого спектрографа. Высокая температурная стабильность спектрографа достигается без применения специальных систем термостабилизации.

Процесс вакуумирования

Для максимально высокой чувствительности прибора в диапазоне длин волн менее 185 нм в герметичном кожухе спектрографа поддерживается вакуум с остаточным давлением менее 0.1 мБар (10^-4атм). Для этого используются пластинчато-роторные масляные форвакуумные насосы с начальной скоростью откачки неменее 5 м³/час. Фильтры длительного пользования исключают попадание паров масла как в откачиваемый объём, так и в окружающую среду.

Система регистрации

Оцифровывает аналоговые сигналы с линейных ПЗС-детекторов с разрешением 16 бит и сохраняет полученные данные во внутренней памяти (до 500 кадров). Сигналы со всех линейных ПЗС-детекторов обрабатываются параллельно и одновременно, что в дальнейшем позволяет использовать корреляционные методы обработки сигнала.

Время накопления каждого кадра может варьироваться в пределах 0.004 — 60.0 сек с шагом 0.004 сек. Внутренняя схемотехника платы системы регистрации выполнена с учётом жёстких условий эксплуатации: функционирование рядом с источниками сильных электромагнитных помех (генераторы искровых, дуговых, ВЧи СВЧ разрядов) или функционирование в вакууме до 0.001 мБар (т.е. в условиях плохого теплообмена).

500 кадров
сохраняется во внутренней памяти

Соответствие стандартам

Прибор удовлетворяет требованиям ГОСТа на методы спектрального анализа. Точность анализа превосходит требования ГОСТ 18895-97 в 2-10 раз. Эмиссионные спектрометры «ИСКРОЛАЙН» внесены вГосударственный реестр средств измерений России, Белоруссии, Казахстана и Узбекистана.

Особенности

высокий КПД генератора LCR-разряда: в режиме без балластного сопротивления в разряд поступает до 80% мощности, отбираемой отсети;
управляющее ПО поддерживает три режима доступа для работы операторов с разным уровнем квалификации;
установлено программное обеспечение «PPM Pro», совместимое с WindowsXP/7/10;

стабилизированы электрические параметры генератора, влияющие на метрологические характеристики спектрометра;
экономия аргона за счёт использования особой технологии удаления кислорода изспектрального блока;
более 700 вариантов настроек генератора.

Технические характеристики

Диапазон измерения концентраций	от менее 0.0001 % до десятков
Относительная случайная погрешность (взависимости от элемента, значения массовой доли и качества ГСО)	менее 0.5 – 40 %
Источник возбуждения спектра
Тип разряда	низковольтная униполярная искра в атмосфере аргона
Напряжение	200 – 500 В
Частота	100; 200; 300; 400 Гц
Ёмкость	2.2; 4.4 мкФ
Индуктивность	40; 270; 750; 2400 мкГн
Сопротивление	0.3; 0.99; 3.3 Ом
Рабочий спектральный диапазон	167 – 930 нм
Среднее спектральное разрешение
В диапазоне 167 – 330 нм	0.007 – 0.01 нм
В диапазоне330 – 930 нм	0.02 – 0.03 нм
Средняя обратная линейная дисперсия
В диапазоне 167 – 330 нм	0.56нм/мм
В диапазоне330 – 930 нм	1.8нм/мм
Фотоприёмники (линейные ПЗС-детекторы TCD1304DG, TOSHIBA)	24 шт.
Длительность одного кадра	0.004 – 60 сек
Число кадров	1 – 500
Интерфейс	USB 2.0
Режим передачи кадров	все кадры,среднее по всем кадрам
Электрическое питание	(230±10) В, (50±2) Гц
Потребляемая мощность, не более	500 Вт, без искры 900 Вт, при горении искры
Габариты (Д×Ш×В)
«ИСКРОЛАЙН 300»	1200×1100×920 мм
Масса, не более	250 кг
