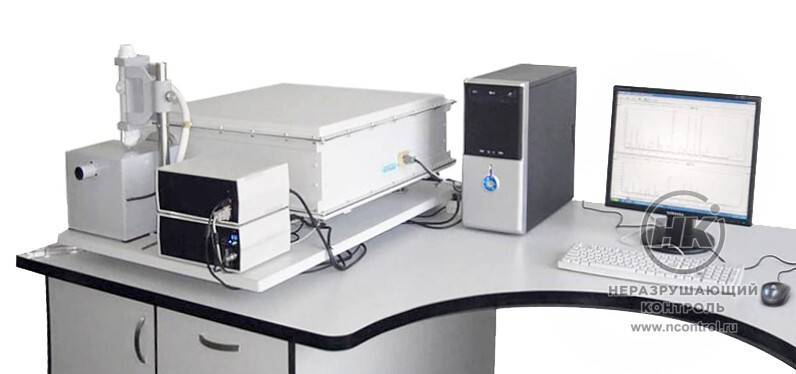

Лазерно-искровой эмиссионный спектрометр ЛИЭС

Купить

Задать вопрос о товаре

В избранное

Сравнить

Лазерно-искровой эмиссионный спектрометр ЛИЭС предназначен для анализа широкого спектра аналитических образцов. Используется комбинированный источник возбуждения спектров. В приборе доступны любые спектральные линии в диапазоне от 185 до 915 нм.

Комбинированный лазерно-искровой эмиссионный спектрометр объединяет в себе достоинства лазерного, искрового и дугового спектрометров: точность и воспроизводимость анализа от измерения к измерению, универсальность выполняемых задач, возможность анализа миниатюрных и неоднородных образцов.

В приборе доступны любые спектральные линии в диапазоне от 185 до 915 нм, включая линии щелочных (лития, натрия, калия, рубидия) и щелочноземельных элементов (берилия, магния, кальция, стронция, бария). Спектральное разрешение приближается к предельному теоретически возможному значению, ограниченному габаритами оптических блоков.

24
линейных ПЗС детектора

Документы в PDF

Скачать карточку в формате PDF

Метрологические характеристики

Области применения

Прибор предназначен для экспрессного спектрального анализа токонепроводящих образцов, анализа элементного состава твердых монолитов (стёкол, керамик, пластмасс, металлов, сплавов, гранитов и т.п.), различных прессованных порошков (включая почвы, породы, геологические образцы и т.п.). Спектрометр может быть применён для микроанализа неоднородных образцов по поверхности и по глубине, для анализа микро-образцов, образцов сложной формы.

ЛИЭС может применяться в чёрной, цветной, порошковой металлургии; металловедении; горнодобывающей, горно-обогатительной и горно-перерабатывающей промышленности; геологии и геологоразведке; производстве строительных материалов; производстве особо чистых материалов; в экологии и охране окружающей среды; всельском хозяйстве и пищевой промышленности; в криминалистических, медицинских и фармакологических лабораториях и др.

Источник возбуждения спектров

Процесс извлечения пробы из образца и доставки её паров в область аналитического промежутка выполняется при помощи лазера (лазерной искрой). Возбуждение пробы осуществляется конденсированной электрической искрой, свойства которой можно настроить гораздо более точно по сравнению с искрой лазерной. Такое разделение функций источника возбуждения спектров улучшает метрологические характеристики прибора отнескольких раз до порядка.

Принцип действия

Анализируемый образец располагается наподвижном трёх-координатном столике. Наповерхность образца ввыбранную точку фокусируется лазерное излучение. Воздействие лазерного импульса наповерхность образца приводит кпоявлению над ней факела изанализируемого вещества (лазерная абляция). Вспектрометре ЛИЭС анализируемое вещество факела, поднимаясь над поверхностью образца, попадает ваналитический промежуток.

Искровым генератором наэлектродах создается разность потенциалов иформируется искровой разряд ватмосфере буферного газа (воздух или аргон) ипродуктов абляции анализируемого образца. Вэлектрическом разряде происходит возбуждение атомов иионов анализируемого вещества, эмиссионный спектр которых далее регистрируется системой регистрации спектрографа.

1064 нм
Длина волны лазера

Система регистрации

Оцифровывает аналоговые сигналы с линейных ПЗС-детекторов с разрешением 16 бит и сохраняет полученные данные во внутренней памяти. Сигналы со всех линейных ПЗС-детекторов обрабатываются параллельно и одновременно, что в дальнейшем позволяет использовать корреляционные методы обработки сигнала.

Внутренняя схемотехника платы системы регистрации выполнена с учётом жёстких условий эксплуатации: функционирование рядом с источниками сильных электромагнитных помех (генераторы искровых, дуговых, ВЧи СВЧ разрядов) или функционирование в вакууме до 0.001 мБар (т.е. в условиях плохого теплообмена).

Особенности

применяются высококачественные голограммные вогнутые дифракционные решётки;
высокая температурная стабильность настройки спектрографов;
сдвоенный спектрограф 2S36501633;

управляющее ПО поддерживает три режима доступа для работы операторов с разным уровнем квалификации;
установлено программное обеспечение «PPM Pro», совместимое с WindowsXP/7/10.

Технические характеристики

Диапазон измерения концентраций	от 10^-5– 10^-4% до десятков
Относительная случайная погрешность (взависимости от условий измерения)	5 – 15 %
Лазерный аблятор
Тип лазера	YAG:Nd
Длина волны	1064 нм
Длительность импульса	0 нс – 100 мкс
Энергия	0.1 – 1.0Дж/импульс
Частота повторения	0.1 – 1 Гц
Рабочий спектральный диапазон	185 – 915 нм
Среднее спектральное разрешение
В диапазоне 185 – 415 нм	0.007 – 0.01 нм
В диапазоне 415 – 915 нм	0.04 – 0.06 нм
Средняя обратная линейная дисперсия
В диапазоне 185 – 415 нм	0.56нм/мм
В диапазоне 415 – 915 нм	3.36 нм/мм
Фотоприёмники (линейные ПЗС-детекторы TCD1304DG, TOSHIBA)	до 24 шт.
Длительность одного кадра	200 – 1200 мс
Число кадров	100 – 140
Интерфейс	USB 2.0
Режим передачи кадров	все кадры,среднее по всем кадрам
Электрическое питание	(220⁺²²_-33) В, (50±2) Гц
Потребляемая мощность, не более	250 Вт
Габариты (Д×Ш×В)	960×700×640 мм
Масса, не более	60 кг
