Мобильный оптико-эмиссионный спектрометр «ИСКРОЛАЙН 500»

Купить

Задать вопрос о товаре

В избранное

Сравнить

«ИСКРОЛАЙН 500» — это мобильный оптико-эмиссионный спектрометр с выносным зондом, оснащенным дополнительным спектрографом для анализа химического состава металлов и сплавов любых форм и габаритов в диапазоне доступных спектральных линий 167-435 нм. Определяет более 70 различных хим.элементов (в т.ч. серу, азот, углерод, фосфор, бор, олово, мышьяк и т.п.). Внесен в Госреестр СИ. Межповерочный интервал: 1 год.

«Искролайн 500» разработан для контроля химического состава сплавов в процессе плавки и для оценки качества готовой металлургической продукции. Прибор может использоваться в лаборатории как настольный стационарный спектрометр либо как портативный спектрометр в цеховых условиях без предварительной подготовки объектов контроля.

167-435 нм
Диапазон доступных спектральных линий

Документы в PDF

Скачать карточку в формате PDF

Конструкция

Конструктивно состоит из источника возбуждения спектров, блока спектрографов и автоматизированной системы управления прибором. Блоки размещены на транспортировочной тележке.

Автоматизированная система включает систему питания и коммуникации и встроенный аккумулятор.

Управление осуществляется с промышленного компьютера, сенсорный монитор от которого встроен в крышку верхнего блока. При необходимости к спектрометру можно подключить дополнительные монитор, компьютерную мышь и клавиатуру для удобства оператора.

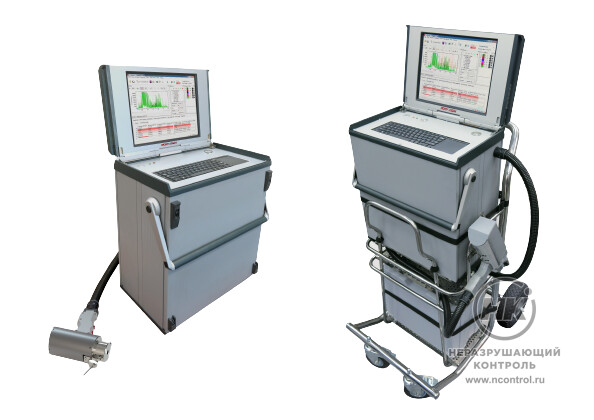

Общий вид мобильного спектрометра Искролайн 500

Выносной УФ-зонд

Выносной зонд с дополнительным, продуваемым аргоном, УФ-спектрографом работает на одном ПЗС-детекторе. Он служит для анализа серы, фосфора, углерода и других химических элементов — бор, молибден, вольфрам, кремний и т.п. — имеющих основные аналитические линии в диапазоне 167-205 нм. Кабель выносного УФ-зонда имеет длину 3 метра.

Разрядная камера с аргоном для повышенной эффективности
Для надежного проведения анализа область контроля обдувается инертным газом, как правило аргоном. Это необходимо для нейтрализации негативного влияния примесей, находящихся в воздухе, на спектры исследуемых элементов в контролируемом материале

Другая функция аргона - стабилизация атмосферы в разрядной камере. Причина в том, что разряд в воздухе ударяет по отдельным точкам поверхности и приводит к её неравномерному прогреву, также кислород способен окислять и негативно воздействовать на поверхность металлов. Аргон “замещает” воздух, искровой разряд происходит в атмосфере аргона и нагрев образца происходит равномерно по всей поверхности, усредняя объем анализируемой пробы.

3 метра
Длина кабеля выносного УФ-зонда

Генераторы CRL-разряда «Спаркс»

Источник возбуждения спектров — генератор низковольтной униполярной искры в атмосфере аргона. В спектрометрах Искролайн используются генераторы CRL-разряда «Спаркс». Генератором управляет компьютер по стандарту RS232, также включена защита от помех.

Принцип работы

В основе работы спектрометра лежит метод эмиссионного спектрального анализа, представляющий собой измерение эмиссионных спектров - длин волн оптического диапазона. Интенсивность спектральных линий возникает при испарении вещества с поверхности образца и зависит от содержания химического элемента в пробе.

Процесс спектрального анализа образца включает в себя следующие этапы:

Нагрев поверхности образца методом искрового разряда
Процесс испарения плазмы
Качественный анализ состава образца - считывание спектров газового облака с последующим переводом в процентное значение массовой доли химических элементов.

Оптическая схема

Оптическая схема, на которой технически реализован спектрометр — схема Пашена-Рунге. Она включает в себя вогнутую голофрагическую дифракционную решетку, входную щель и фотоприемники, установленные на круге Роуланда.

Оптическая схема Пашена-Рунге

Анализ образца

Фотоприемники, или фотодиодные линейные приборы с зарядовой связью (ПЗС) расположены в блоке ПЗС-линеек и отвечают за регистрацию спектра.

Сигналы с фотоприемников поступают в аналогово-цифровой блок, который преобразовывает их в цифровой вид. Программное обеспечение PPM Pro рассчитывает и выводит результаты спектрометрии на монитор промышленного компьютера, где оператор может их обработать и сохранить.

Программное обеспечение «PPM Pro»

Встроенный промышленный компьютер с помощью схемы обработки цифровых сигналов управляет работой всех блоков спектрометра.

Рабочие ресурсы встроенного компьютера регулируются специальным программным обеспечением. ПО управляет всеми функциональными блоками прибора, обрабатывает фиксируемый спектр, отвечает за измерение содержания элементов, расчет и отображение результатов, а также за анализ, передачу и хранение полученных данных.

Интерфейс программного обеспечения «PPM Pro» оптимизирован под использование сенсорного экрана.

Сенсорный экран встроенного компьютера

Особенности

Сенсорный экран
Круглосуточный цикл работы
Подходит для работы как в лаборатории, так и в рабочих условиях
Анализирует черные и цветные сплавы
Определяет более 70 хим.элементов
Автоматически распознает марку стали или сплава
Продолжительное время автономной работы
Автоматически переходит на питание от аккумулятора при отключении электричества

Выносной УФ-зонд
Соответствует ГОСТам на методы спектрального анализа
Подходит для анализа изделий больших габаритов
Нет необходимости в резке деталей и металлопроката перед проведением анализа

Нормативные документы

Прибор соответствует нормативно-техническим документам, устанавливающим требования к эмиссионным спектрометрам, и изготовлен в соответствии с ТУ 26.51.41.130-001-69284287-2019

Условия эксплуатации

Диапазон температуры, °C	от +5 до +35
Диапазон атмосферного давления, кПа	84,0 - 106,7
Диапазон относительной влажности, % при t = 25 °C	20 - 80

Метрологические характеристики

Диапазон измерений массовых долей элементов, %	0,001 - 99,90
Пределы детектирования легирующих и примесных элементов (углерода, хрома, марганца, титана, кремния, никеля, меди, ванадия) по критерию «3σ», при анализе сталей, %	0,001
Пределы допускаемых относительных СКО выходного сигнала спектрометра в режиме измерения относительных интенсивностей, % - в диапазоне массовых долей элементов свыше 0,001% до 0,01% - в диапазоне массовых долей элементов свыше 0,010% до 0,10% - в диапазоне массовых долей элементов свыше 0,10% до 1,0% - в диапазоне массовых долей элементов свыше 1,0% до 99,90%	- 30,0 - 10,0 - 5,0 - 1,0
Нижняя граница спектрального диапазона, не более, нм	167 (190 по запросу)
Верхняя граница спектрального диапазона, не менее, нм	435 (580 по запросу)
Спектральное разрешение, на длине волны Fe 194,838, не хуже, нм	0,038
Количество ПЗС, шт	6-9
Система регистрации: - длительность одного кадра, сек - число кадров	0.004 – 60 1 – 500
Время установления рабочего режима, не более, мин	25

Технические характеристики

Электрическое питание	230±23 В 50±2 Гц
Потребляемая мощность, не более, ВА - при горении искры, не более, ВА	200 600
Габаритные размеры, длина, ширина, высота, мм, не более	290 х 470 х 560
Масса спектрометра, кг, не более	34,7
Масса интегрированного АКБ, кг, не более	2,8
Масса выносного зонда, кг, не более	1,3
Масса выносного УФ-зонда, кг, не более	1,85
Длина кабеля выносного зонда, м	3
Средний срок службы, не менее, лет	7
Средняя наработка на отказ, не менее, ч	9000
