Ламинография

На просторах интернета можно встретить различный названия: ламинография, 2,5D снимок, секторная томография, аналоговая реконструктивная томография.


Принцип работы сканера


В состав системы контроля входит источник ионизирующего излучения (излучатель), приемник (детектор), рентгенопрозрачный столик для установки объекта контроля и прецизионные манипуляторы для перемещения устройств.

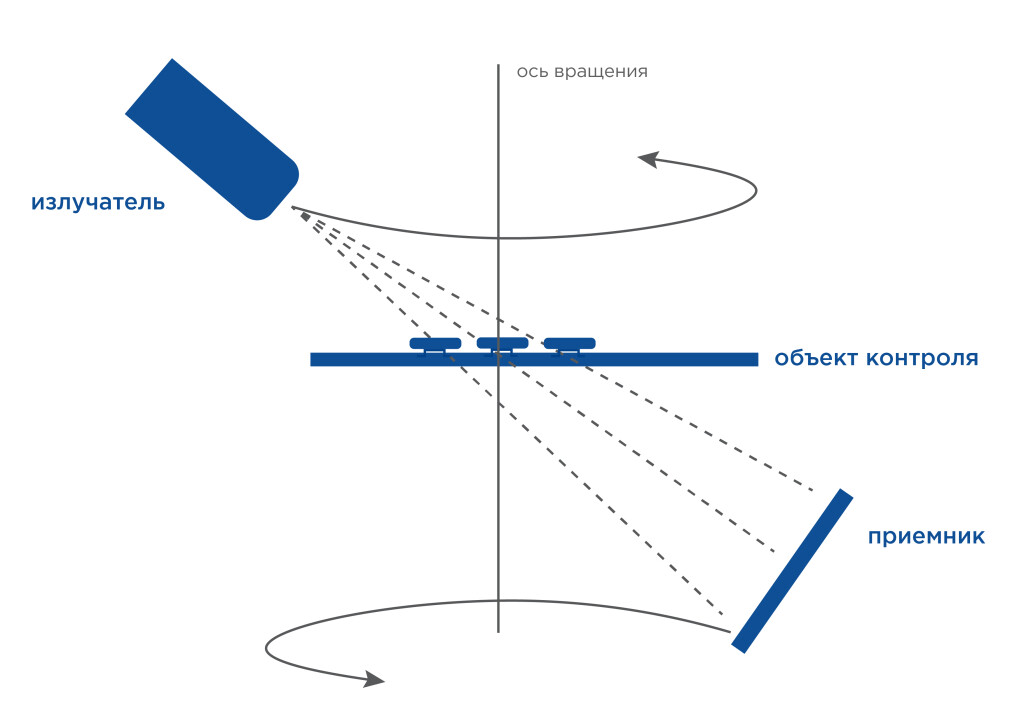

Схема сканирования является процессом синхронного перемещение рентгеновской трубки и детектора.  В отличие от компьютерной томографии, при ламинографии не требуется сканирование с полным телесным углом на 360 градусов для получения пространственной информации.

Сканирование выполняется в ограниченном угловом диапазоне – система генерирует срезы с высоким разрешением в боковой плоскости объекта.

Результаты сканирования

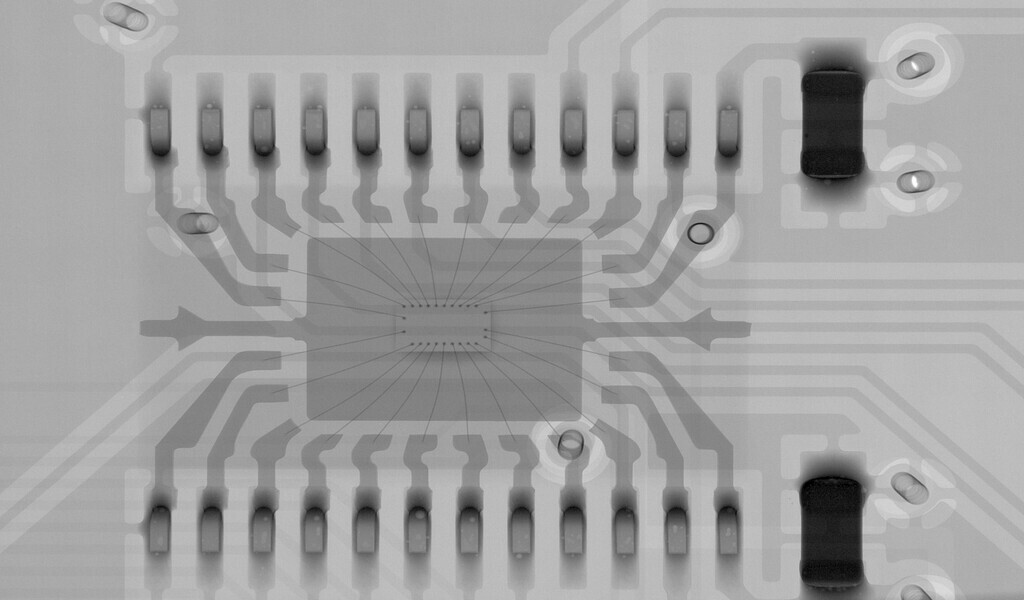

Результаты сканирования отличаются от 2D-снимков большей информативностью о конкретном слое, т. е. для анализа нам доступен конкретный срез без излишних «теней» других слоев. В отличии от 3D визуализации здесь недоступен анализ всех слоев одновременно с выявлением объемных дефектов, отличных по плотности.



Снимки коралла различными методами: а – радиография, б – ламинография.

Для проведения такого анализа объекта или материала используется специализированное оборудование, к примеру, «ЭТНА.ПЛЮС». Это компактная мобильная установка, которая обеспечивает получение изображений. В комплект входит сразу все необходимое оборудование и ПО.


Где применяется ламинография

Ламинография решает специфические задачи, которые связаны с проверкой компонентов в различных электронных устройствах: от мобильных телефонов и ноутбуков до печатных плат и микрочипов:


Сейчас также этот метод нашел применение в других направлениях при изучении предметов культурного наследия и в материаловедении. Метод компьютерной ламинографии дает возможность изучения формирования трещин и разрушения металлических пластин ^1,2, изучения усталостных трещин, возникающих в деформируемых материалах ³ и контанктно-усталостных трещин ⁴

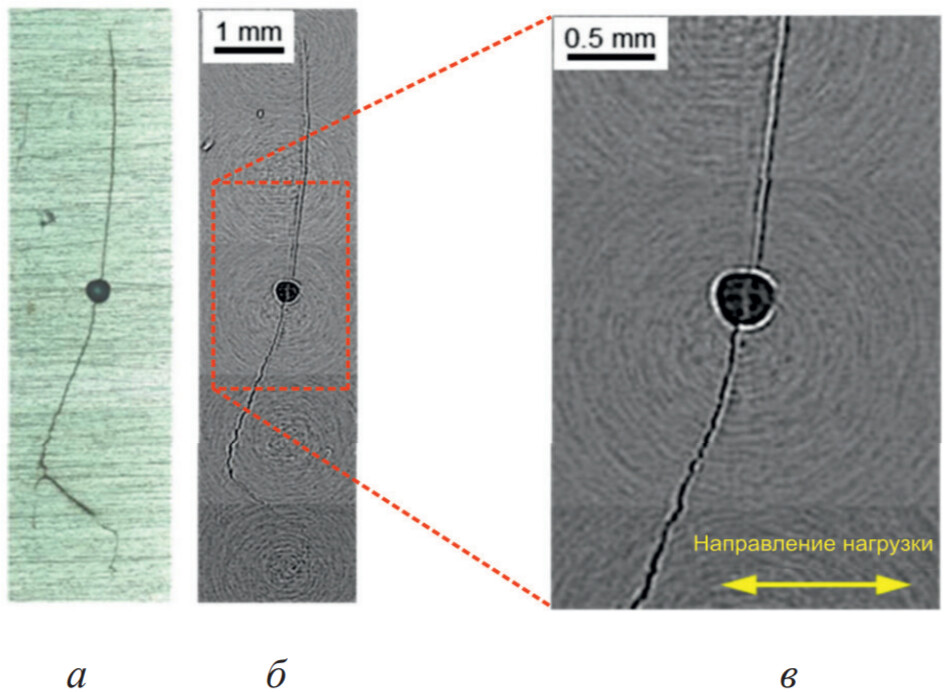

Усталостная трещина на поверхности образца

а – снимок, полученный методом световой микроскопии;
б, в – изображения, полученные методом синхротронной компьютерной ламинографии
